Контрольные вопросы

1.Что является критерием дефектовки сосковой резины?

2.Какие технологические операции предусмотрены при ежедневном уходе за сосковой резиной?

3.Для чего создается такт сжатия в доильном аппарате?

4.Какие существуют методики дефектовки сосковой резины?

Лабораторная работа № 41

Исследование работы доильных аппаратов

Цель работы: 1. Изучить устройство и принцип работы прибора VACUSCOPE для проверки характеристик пульсаторов. 2. Произвести замеры параметров работы пульсаторов и определить их соответствие техническим характеристикам.

Работа выполняется на лабораторном стенде.

Общее устройство и работа прибора VACUSCOPE

Технические данные:

-диапазон измерений уровня вакуума от 0 до 80 кПа;

-максимальный уровень вакуума 200 кПа,

- точность измерения уровня вакуума ±0,6 кПа;

-кабель для подключения ПК и принтера RS 232;

-рекомендуемый принтер DPN-233-24-V.24;

-ширина ленты для печати 57 мм;

-экран LCD дисплей размером 66х33 мм (разрешение 128х64 пиксель);

-емкость памяти 80 записей по 320 точек;

-температура эксплуатации от 5 0 до 40 0 С;

-температура хранения от - 20 0 до 60 0 С;

-габаритные размеры 190х100х35 мм (без штуцера)

-масса 310 г (без батарей);

-источник питания четыре щелочные батареи R6(АА).

Панель управления. На верхней панели прибора расположены жидкокристаллический экран и три кнопки управления START/STOP, SELECT и CONTPOL, а также разъем для подключения ПК и принтера. На переднем торце установлен штуцер для установки измерительного шланга.

14

Экран. VACUSCOPE имеет экран с разрешением 128х64 пикселя. Кроме вакуумной диаграммы на экран можно выводить эксплуатационные характеристики тестируемых пульсаторов, а также при помощи управляющего меню выполнять специальные функции (измерение уровня вакуума, печать данных, просмотр памяти и пр.).

Клавиши управления. Назначение клавиш VACUSCOPE:

-клавиша START/STOP (Начало/остановка) - запуск и остановка выполнения программ, выбор параметров при программировании;

-клавиша SELECT (ВЫБОР) - выбор программ из меню, параметров редактирования, данных и графиков в памяти;

-клавиша CONTPOL (УПРАВЛЕНИЕ) запускает функции сохранения и чтения памяти, печать данных на принтере и замораживает экран. Управляет работой дополнительных функций совместно с клавишей START/STOP.

Подключение к внешним устройствам. На передней панели прибора расположен разъем (с девятью иглами) для присоединения кабеля передачи данных на принтер или ПК.

Подключение измерительного шланга. Части измерительного шланга соединены между собой при помощи трехходового крана. Переключатель трехходового крана служит для раздельного подключения к прибору правой и левой частей пульсатора. Стрелки на переключателе показывают, какая часть пульсатора соединена с прибором. После измерения при помощи переключателя необходимо отключить подачу вакуума от пульсатора, а затем отсоединить шланги от пульсатора. Рекомендуется хранить VACUSCOPE с присоединенными шлангами для предотвращения проникновения жидкости в

VACUSCOPE.

Использование по назначению

Включение прибора. Для включения VACUSCOPE необходимо нажать кнопку START/STOP, после этого на экране появится главное меню. При включении автоматически производится проверка батареи питания. Если мощность батареи недостаточна, на экране появится сообщение CHANGE BATTERY (Заменить батарею).

Главное меню. Все имеющиеся программы показываются в главном меню. Выберите нужную программу последовательным нажатием кнопки SELEKT. Запуск выбранной программы осуществляется нажатием кнопки

START/STOP.

Главное меню

MENU PULSATION MANOMETR MONITOR MEMORY EXIT

15

При помощи главного меню запускаются следующие программы: PULSATION (ПУЛЬСАЦИЯ) – проверка параметров пульсатора

доильного аппарата на соответствие нормам DIN/ISO 5707;

MANOMETR (МАНОМЕТР)- измерение уровня вакуума, вывод графика изменения вакуума на экран, оценка параметров вакуума;

MONITOR (МОНИТОР) – вывод на экран и анализ всех регулируемых параметров пульсации.

MEMORY (ПАМЯТЬ) – сохранение и чтение данных; EXIT (ВЫХОД) – выключить прибор.

Проверка пульсации – PULSATION. Программа PULSATION служит для проверки пульсатора на соответствие требованиям ISO 5707 сервисным нотоносцем и инспекторами. Программа предназначена для тестирования пульсаторов с одновременным (SIMULT. PULSE) и попарным (ALTERN. PULSE) типом пульсации – тип пульсатора выбирается оператором при помощи меню.

Меню выбора типа пульсации

PULSATION SIMULT. PULSE ALTERN. PULSE EXIT

Одновременная пульсация - SIMULT. PULSE. Эта программа предназначена для проверки пульсаторов, работающих в режиме одновременной пульсации, и осуществляется присоединением одной ветви измерительного шланга к пульсатору. Параметр равновесия пульсации (BALANCE) не оценивается. В конце измерения первая часть результатов автоматически отображается на экране.

Нажмите кнопку SELEKT, чтобы показать вторую часть результатов. При работе с принтером вторая часть результатов печатается автоматически. Нажмите кнопку SELEKT для возврата в меню PULSATION.

Печать блока данных. Программа PRINT BLOK дает возможность оператору печатать информацию сразу из нескольких ячеек памяти. После запуска программы PRINT BLOK на экране появляется меню этой программы. Выбор пункта меню производится кнопкой SELEKT, изменение номера ячейки и запуск программы производят нажатием кнопки START/STOP.

16

Порядок проведения дефектовки доильных аппаратов

Согласно ГОСТ 28545-90 (ИСО 6690-90) на конструкцию и технические характеристики доильных установок допустимое изменение частоты пульсации и соотношения тактов должно быть в пределах ± 5% паспортных значений (табл.1). Такты сосания и сжатия разделяются на фазы: переходная от сжатия к сосанию А, сосания В, переходная от сосания к сжатию С и сжатия Д (рис. 1). Техническими требованиями оговаривается продолжительность фазы сосания

Вот продолжительности пульсации не менее 30% и продолжительность фазы Д

–не менее 15%.

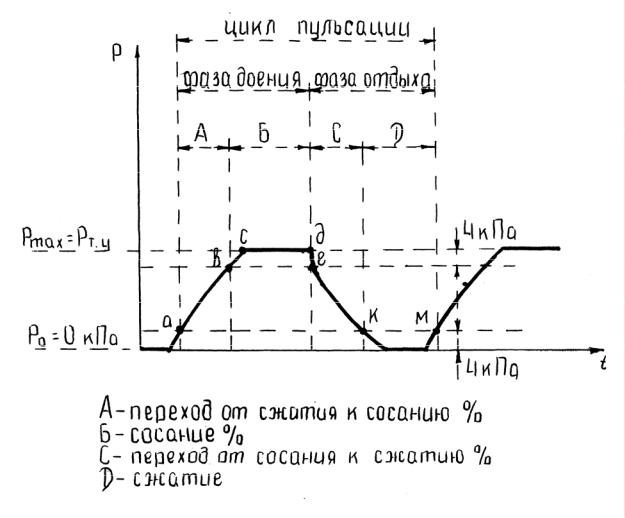

Рисунок 1 - Циклограмма вакуумного режима работы двухкамерного доильного стакана

Принцип работы прибора «Vacuscope» заключается в записи изменений разрежения во времени в графическом виде с выводом на дисплей и с дальнейшим преобразованием полученных данных в цифровые характеристики (рисунок 2).

17

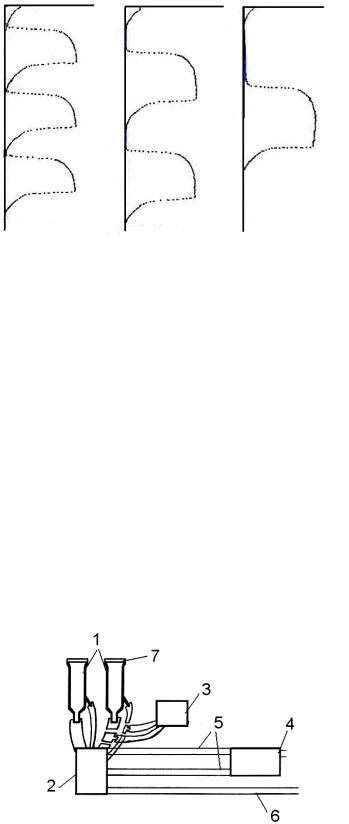

Рисунок 2 - Графическо-цифровые характеристики режима работы доильного аппарата при различных значениях разрежения

В зависимости от измеряемых параметров, используют различные схемы подключения данного прибора к доильному аппарату (рисунок 3).

Рисунок 3 - Регистрация разрежения в подсосковой и межстенной камерах доильного стакана: 1 – доильный стакан; 2 – коллектор; 3- прибор Vacuscope; 4- пульсатор; 6 – молочный шланг; 7 – заглушка.

18

Взять 12…16 образцов пульсаторов различных доильных аппаратов, пронумеровать и последовательно снять диаграммы их работы (рисунок 2). Результаты экспериментов заносятся в табл. 1.

Таблица 1- Характеристика доильных аппаратов АДУ-1 и «Профимилк»

Таблица 2-Результаты замеров режимов работы пульсаторов доильных аппаратов АДУ-1

Таблица 3-Результаты замеров режимов работы пульсаторов доильных аппаратов «Профимилк»
