Экспериментальная установка

Установка представляет собой трех секционный масляный радиатор 3, внутри и снаружи которого установлены хромель-копелевые термопары 4. Регистрация температуры осуществляется с помощью мультиметра , подключаемого к разъему , выполненного в корпусе 1. С помощью переключателя 2 производится замер температур: позиции 1-4 –температура теплоносителя, позиции 5-8 – температура наружной стенки радиатора. Переключателем 5

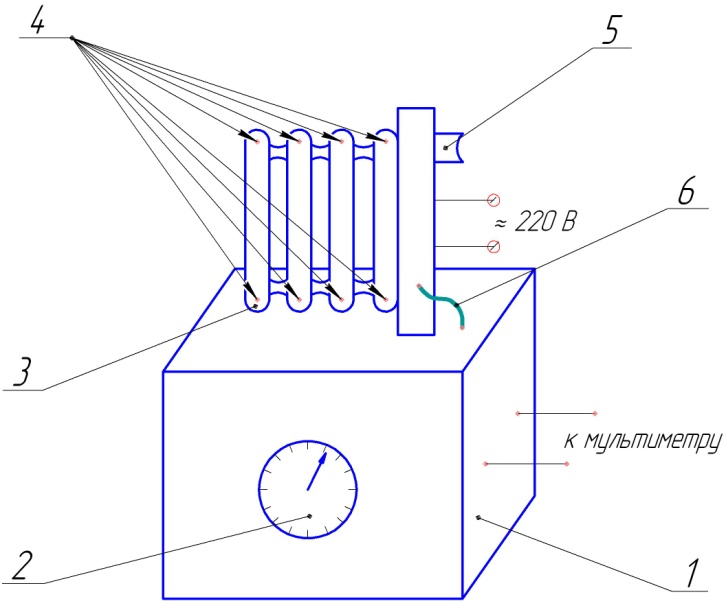

Рис.10.2. Схема экспериментальной Установки

устанавливают заданную мощность нагревателя. Все термопары подключены к

переключателю 2 с помощью кабеля 6.

Порядок выполнения работы

1.Ознакомиться с установкой и правилами работы на ней.

2.С помощью штепсельной вилки включить нагреватель в электросеть и установить мощность нагревателя, заданную преподавателем.

3.Прогреть установку до достижения стационарного режима, о чем будет свидетельствовать прекращение возрастания температур, показываемых мультиметром.

4.С помощью переключателя 2 и прилагаемого мультиметра 3 замерить температуры в восьми позициях. Повторить замеры температур через 5 и 10 минут с целью определения их средних значений. Результаты замеров занести в протокол наблюдений.

Таблица 10.1

Протокол наблюдений

Номер опыта

Температура теплоносителя

Температура наружной стенки нагревателя

0C

K

00C

00C

00C

00C

00C

00C

00C

00C

1

2

3

Обработка экспериментальных данных

1. По результатам замеров подсчитать средние значения температур Т₁…Т₄ и

2. По ф.8 определить значение Т _ж, а по ф.12 величину ; = 0,98 Т _ж .

3. По ф.11 определить , по ф.10 значение , а затем значение q по Ф.2.

4. Зная среднее значение Т _ж по ф.7 подсчитать К.

5. По значениям и , принимая значение λ= 194 , а δ = 0,001м по ф. 4 определить .

6. По ф.4 определить α_ж и α_воз.

7. По ф.6 подсчитать величину К.

8. Сравнить результаты расчета К, полученные по ф.6 и ф.7.

9. Сделать выводы и оформить отчет по проделанной работе.
