Вимірні прилади – використовують для елементарних вимірів на роздрукованих знімках.
Кутоміри (точність 6’’-15’’, 1’, 5’, 30’)
Синусна лінійка |
Цифровий паралаксометр (точність 0,01 мм) |
|
(точність 0,1 мм) |
||
|
21-43
2

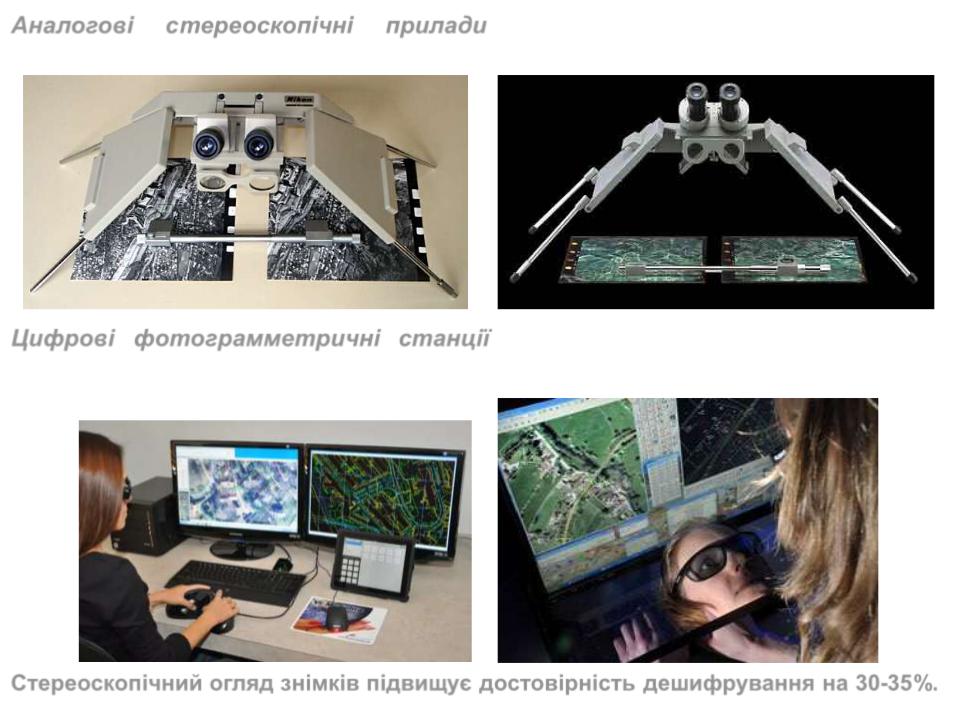

Аналогові стереоскопічні прилади – стереометри, стереоскопи – використовують для спостереження просторової моделі місцевості.
Цифрові фотограмметричні станції – дозволяють підвищити точність визначення координат з одночасним зменшенням затрат часу на цю операцію.
Стереоскопічний огляд знімків підвищує достовірність дешифрування на 30-35%.
22-43
9.4. Збір та використання |
2 |
|
|
матеріалів картографічного призначення |
|
Матеріали картографічного призначення є результатом польових або раніше виконаних камеральних робіт, які можна використати для отримання даних про місцевість, що відобразились або відсутні на знімку – карти і плани в графічному і електронному вигляді.
До матеріалів картографічного призначення належать:
матеріали аерофотознімання
матеріали топографічних робіт
матеріали по гідрографії
матеріали по рослинності
матеріали по землевпорядкуванню
матеріали по ґрунтах
матеріали знімань міст
матеріали по шосейних дорогах
матеріали по залізничних дорогах
23-43
1
Матеріали аерофотознімання – знімки в масштабах 1:20000 і крупніші – використовують для камерального дешифрування.
24-43
3
Матеріали топографічних робіт – карти і плани масштабу 1:25000 і крупніші
– використовують для складання і оновлення топографічних карт цього ж масштабу або дрібнішого.
1:500
1:25000
1:10000
25-43
2
Матеріали по гідрографії – навігаційні карти, карти рік і озер в масштабах 1:5000 і дрібніші, лоцманські карти масштабів 1:10000 і 1:25000 – містять зображення берегової лінії, рельєфу дна, інформацію про глибину і ґрунт дна, пристані та населені пункти біля берегової лінії. На пустельні райони складають каталоги з інформацією про розташування криниць, наявність води і її якість.
Електронна карта глибин колодязів
Лоцманська карта в масштабі 1:25000
26-43
1
Матеріали по рослинності – мілкі і середньомасштабні карти рослинності, репродукції з фотопланів в масштабі 1:10000 і 1:25000, плани земельних угідь, плани і схеми лісових насаджень по лісництвах – містять схематичне зображення населених пунктів, дорожньої мережі, гідрографії і інших об’єктів, а також детальне зображення меж рослинності. Такі матеріали містять повний опис характеристик рослинності, включаючи ті, які не завжди відображають на топографічних картах загального призначення (вік, пошкодження, час обстеження тощо).
27-43
1
Матеріали по землевпорядкуванню – фотоплани та штрихові плани землеволодінь в масштабах 1:10000 і 1:25000 – на них показані всі угіддя, контури рік, каналів і доріг, криниці, джерела, форми рельєфу (не виражені горизонталями), межі населених пунктів. Такі матеріали містять мінімум топографічної інформації.
28-43
1
Матеріали по ґрунтах – карти ґрунтів в масштабах 1:10000-1:200000 та плани і карти торфових родовищ в масштабах 1:5000-1:25000 – їх можна використати для встановлення місця розташування солончаків, боліт і виходів ґрунтів на поверхню.
29-43
3

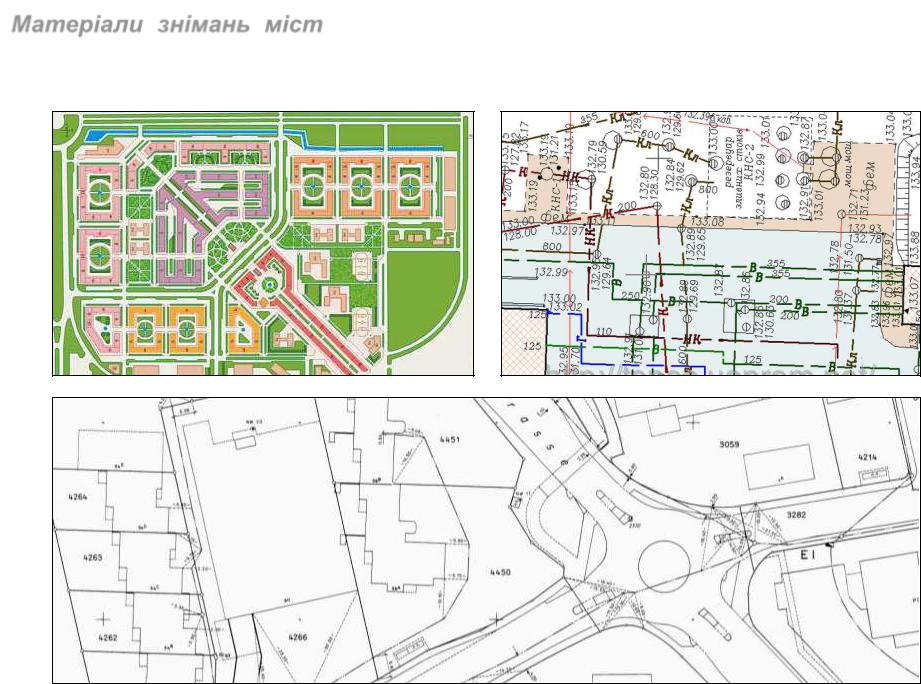

Матеріали знімань міст – проекти планування та забудови міст крупних масштабів – містять всю ситуаційну і описову картину міста, включаючи детальні плани підземних комунікацій.
30-43
