2.3. Модель l*a*b. Цветовой охват
Цветовая модель L*a*b так же, как и предыдущая, имеет три параметра для описания цвета, но, в отличие от нее, разрабатывалась специально как аппаратно-независимая, то есть определяющая цвета без учета особенностей технологии цветовоспроизведения (на мониторе, принтере, печатной машине).
В этой модели состав цвета определяется светлотой (luminosity) и двумя хроматическими параметрами. Первый из них (условно обозначенный латинской буквой а) определяет соотношение зеленой и красной составляющих цвета, второй (обозначенный буквой b) – соотношение синей и желтой составляющих (рис. 2.4). Модель L*a*b довольно широко используется в программах компьютерной графики в качестве промежуточной цветовой модели при взаимном преобразовании других цветовых моделей. Кроме того, стандарт языка PostScript Level 2 для представления файлов, отправляемых на печать, предполагает непосредственную интерпретацию цвета, представленного с помощью этой модели, процессором печатающего устройства.
Цветовым охватом (gamut) принято называть всю совокупность цветов, которые могут быть воспроизведены с использованием той или иной цветовой модели. Можно говорить также о цветовом охвате устройств, способных воспроизводить или воспринимать цвет: цветного принтера, сканера, человеческого глаза. В окружающем нас мире цветовой охват практически безграничен, и то, какие цвета мы видим, а какие – нет, зависит только от физиологии человеческого зрения. Только часть цветов, встречающихся в природных объектах и воспринимающихся человеческим зрением, можно воспроизвести, например, на экране монитора. Эта часть и составляет цветовой охват пары, составленной из монитора конкретной марки и цветовой модели RGB.
|
|
Рис. 2.4. Схема представление цветовой модели L*a*b |

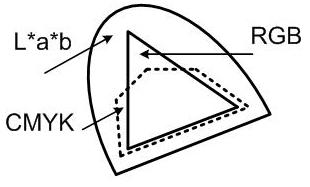

Рис. 2.5. Схема представление цветовых охватов цветовых моделей |
Цветовой охват полиграфического процесса уже, чем цветовой охват монитора. Кроме принципиальных ограничений цветовой модели CMYK на его состав существенное влияние оказывают сорта используемой бумаги, качество полиграфического оборудования и красок. Принципиальные ограничения цветовой модели CMYK приводят к тому, что цветовой охват полиграфического процесса не совпадает с цветовым охватом монитора. В частности, на печати практически невозможно воспроизвести цвета, хроматические составляющие которых имеют малую плотность (оттенки менее 5 %).
Наиболее широк цветовой охват у человеческого зрения, примерно совпадает с ним цветовой охват аппаратно-независимой цветовой модели L*a*b. На рис. 2.5 схематически представлены соотношения цветовых охватов этой модели и моделей RGB и CMYK. Из этой схемы ясно, больше половины цветов, которые видит человек, и почти 20 % цветов, которые можно отобразить на экране монитора, не входят в цветовой охват основной полиграфической цветовой модели CMYK. При работе с большинством современных графических программ выбор одного из таких цветов сопровождается выдачей предупреждения о выходе за границы полиграфического цветового охвата.
