Документ – версия – итерация

Файлы документов могут храниться как внутри БД так и вне ее. К каждому документу SolidWorks автоматически присоединяется слайд, а также слайд может быть присоединен вручную к любому документу. Документы и изделия можно группировать внутри проекта с помощью папок. Уровень вложенности не ограничен. Этот же механизм используется для создания иерархических классификаторов любого назначения. Определение структуры изделия возможно в ручном режиме и автоматически с помощью модуля интеграции с SolidWorks.

Для редактирования структуры изделия можно использовать как меню, так и метод Drag-and-Drop. При этом возможно заимствование и копирование изделий (узлов) из других проектов. Модель данных обеспечивает выполнения требований стандарта STEP AP203, AP214 и позволяет работать с исполнениями изделия, выполнять вариантное проектирование с поддержкой или без поддержки ассоциативной связи между вариантами. Обеспечивается возможность работы на поколениях состава изделия. Для этого автоматически ведется истории создания или изменения состава изделия.

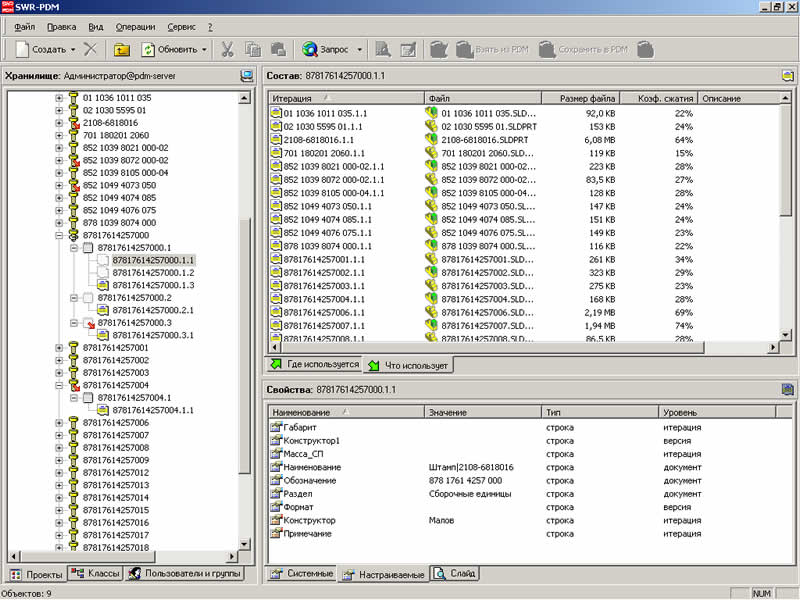

Рис. 22. Структура рабочего окна SWR-PDM

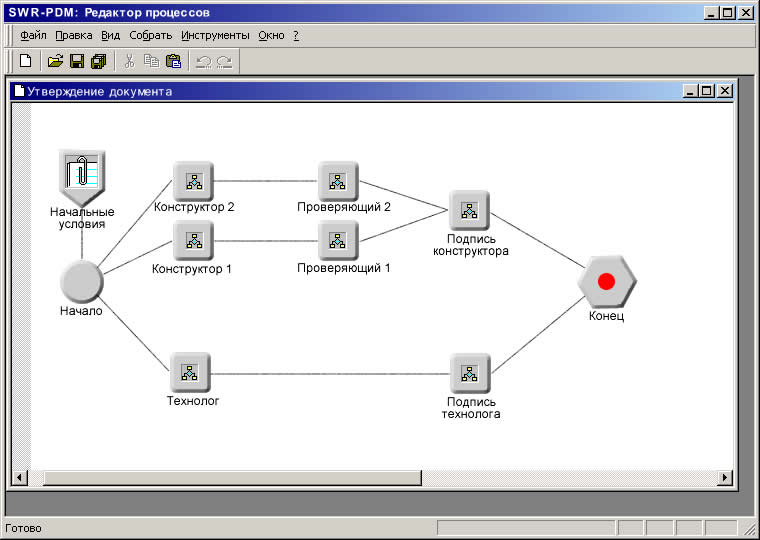

Рис. 23. Редактор процессов

На ход прохождения изделия от разработки конструкторской документации до технологической позволяет оказывать влияние редактор процессов системы SWR-PDM (рис. 30).

Большую проблему при организации единого информационного потока предприятия представляет правильная и безопасная организация хранения данных в электронном виде. Программно-технический комплекс электронного архива может состоять из следующих компонентов:

1) сканер или сканер/копир для ввода узкоформатной документации;

2) сканер как отдельное устройство или в составе репрографического комплекса - для сканирования широкоформатной документации;

3) средства оперативного накопления и хранения электронного архива;

4) аппаратура долговременного накопления и хранения документов электронного архива;

5) устройство вывода и тиражирования узкоформатной документации;

6) плоттер как отдельное устройство или в составе репрографического комплекса;

7) программные средства организации электронного архива.

Выход из строя жесткого диска ведет к потере записанных на нем данных. Чтобы этого избежать, применяют диски, организованные в RAID-массивы. В сущности, RAID-оборудование представляет собой практически специализированные компьютеры с собственной памятью, процессорами, системой диагностики и т.д.

В качестве жестких дисков применяют накопители со SCSI-интерфейсом. Для объединения всего оборудования в единый комплекс необходима сеть. Для организации сети требуется специализированное сетевое оборудование (концентраторы, маршрутизаторы, переключатели) и кабельная система.

Вопросы для самоподготовки:

1. Для автоматизации каких производственных процессов используется ProjectLibra или Microsoft Project?

2. Охарактеризуйте понятие «проект»?

3. Для чего строят диаграмму Ганта?

4. Какие программные модули используются для реализации системы электронного документооборота?

5. В чем заключается комплексная автоматизация производства?

6. В чем заключается безопасная система организации и хранения данных?
