Методические указания к контрольной работе 2
На основании сетевых моделей и продолжительности выполнения работ tij рассчитываются основные параметры сетевого графика (табл. 3.4).
Таблица 3.4
Параметры графика |
Формулы для расчета |
Обозначения в формулах |
||
1 |
2 |
3 |
||
1 Параметры пути |
||||

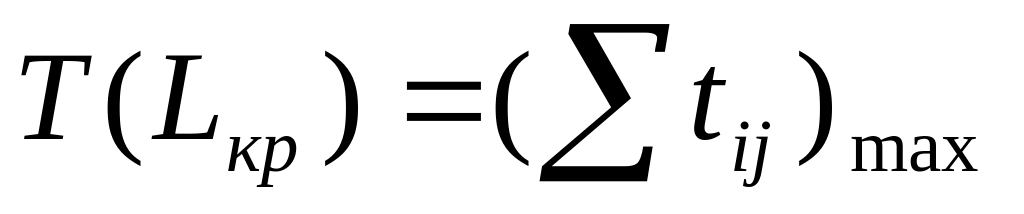

1.1 Критический путь |
|
Lкр – длина критического пути |
||

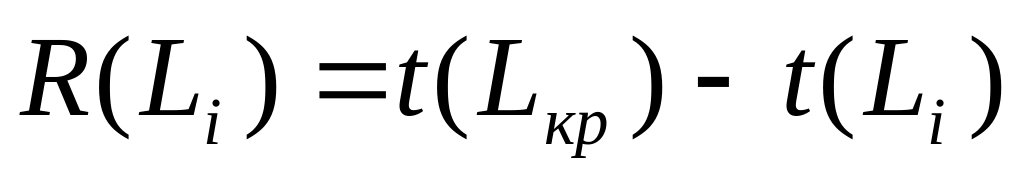

1.2 Резерв путей (некритических) |
|
Li – длина некритического пути |
||
2 Параметры событий |
||||

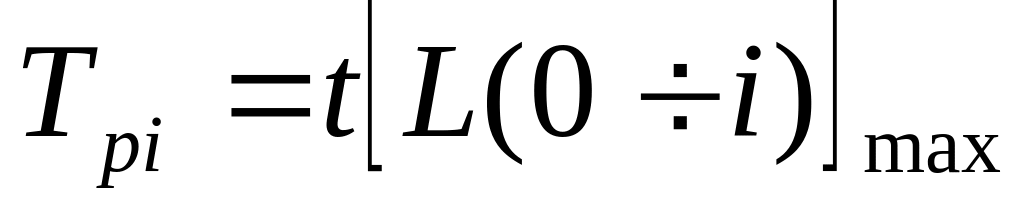

2.1 Ранний срок свершения событий |
|
L(0i) – длина пути от исходного до i-того события |
||
2.2 Поздний срок свершения событий |
|
L(ic) – длина пути от i-того события до завершающего события с |
||

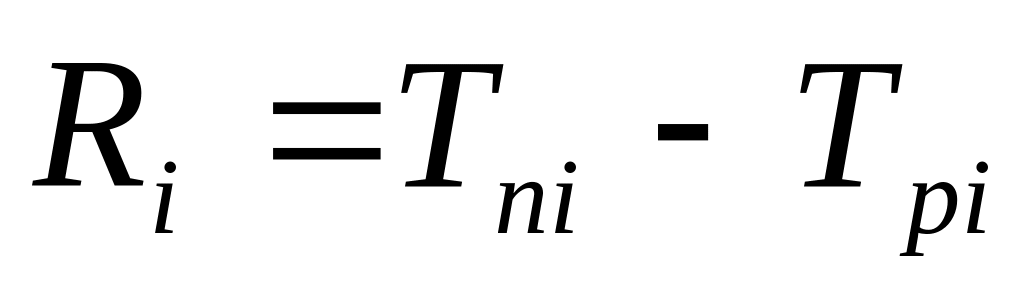

2.3 Резерв времени события |
|
|
||
Продолжение табл. |
||||
1 |
2 |
3 |
||
3 Параметры работ |
||||

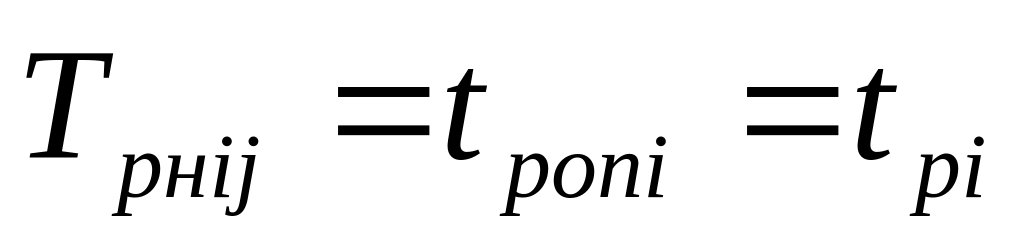

3.1 Раннее начало работы |
|
Трнij – раннее начало работы ij |
||
3.2 Раннее окончание работы |
|
Троni – раннее окончание предшествующей работы ni |
||

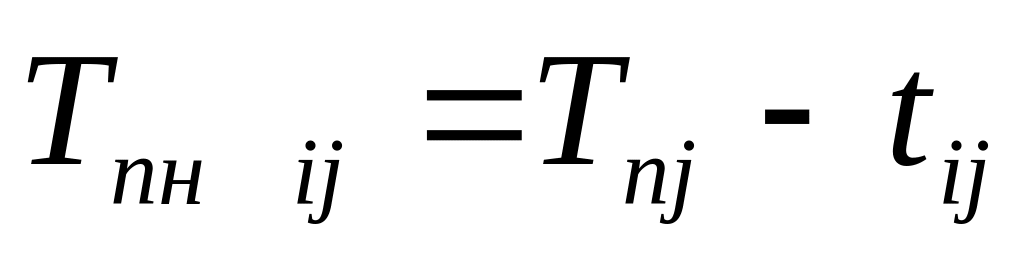

3.3 Позднее начало работы |
|
Тпj – поздний срок свершения j-того события |
||
3.4 Позднее окончание работы |
|
|
||

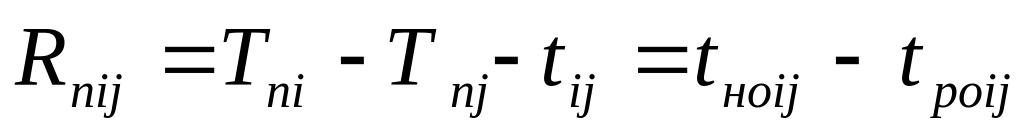

3.5 Полный резерв времени |
|
|
||
3.6 Свободный резерв |
|
Tрнik – раннее начало последующей работы (jk) |
||
4 Коэффициент, определяемый при анализе и оптимизации сетевого графика |
||||

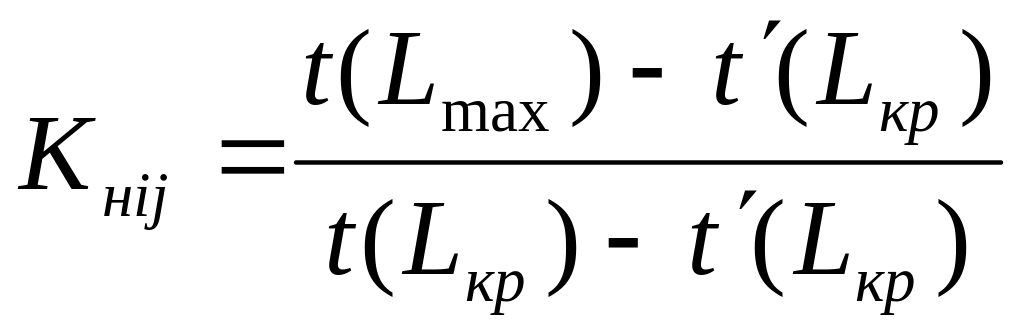

Коэффициент напряженности работ |
|
Т(Lmax) – продолжитель- ность максимального пути, проходящего через данную работу t`(Lкр) – величина отрезка пути, совпадающего с критическим |
||
Задание к контрольной работе 2
Построить сетевую модель по данным табл. 3.5 выполнения работ по изготовлению опытного образца микропроцессора после получения рабочих чертежей (исходное событие); рассчитать параметры сети графическим и табличным методами; проанализировать напряженность выполнения работ.
Таблица 3.5
Работа |
Код работ |
Варианты продолжительности tij, дн. |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
Выдача задания цехам |
1-2 |
2 |
1 |
3 |
2 |
5 |
6 |
3 |
2 |
1 |
4 |
Разработка маршрутной технологии изготовления корпусных элементов микропроцессора |
2-3 |
10 |
12 |
14 |
8 |
9 |
10 |
11 |
15 |
16 |
8 |
Проектирование оснастки для механической обработки оригинальных деталей |
3-5 |
8 |
9 |
10 |
12 |
8 |
6 |
10 |
12 |
9 |
7 |
Изготовление оснастки для механической обработки |
5-6 |
20 |
17 |
14 |
16 |
9 |
16 |
15 |
18 |
15 |
9 |
Продолжение табл. 3.5 |
|||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
Разработка операционной технологии механической обработки |
3-7 |
14 |
10 |
7 |
8 |
9 |
7 |
12 |
10 |
9 |
8 |
Механическая обработка деталей, не требующих оснастки |
3-10 |
10 |
8 |
9 |
6 |
7 |
8 |
9 |
11 |
8 |
6 |
Проектирование печатных плат |
2-4 |
15 |
18 |
24 |
9 |
9 |
20 |
18 |
16 |
14 |
13 |
Разработка маршрутной технологии сборки печатных плат |
4-6 |
7 |
9 |
8 |
10 |
5 |
6 |
7 |
9 |
10 |
8 |
Разработка операционной технологии сборки печатных плат |
4-8 |
11 |
8 |
6 |
9 |
7 |
12 |
8 |
6 |
7 |
9 |
Пайка печатных плат |
6-8 |
25 |
24 |
22 |
16 |
9 |
20 |
21 |
22 |
19 |
19 |
Проверка на функционирование |
9-10 |
9 |
10 |
5 |
9 |
8 |
12 |
15 |
16 |
18 |
14 |
Установка плат в корпус |
8-9 |
10 |
9 |
8 |
7 |
5 |
6 |
8 |
7 |
9 |
6 |
Механическая обработка оригинальных деталей |
9-10 |
5 |
5 |
5 |
8 |
7 |
6 |
5 |
5 |
7 |
6 |
Разработка технологии общей сборки |
2-10 |
10 |
15 |
16 |
11 |
8 |
12 |
13 |
10 |
11 |
8 |
Сборка |
10-11 |
11 |
10 |
9 |
8 |
10 |
11 |
12 |
10 |
9 |
8 |
