1.6. Физический и моральный износ строительных материалов
1.6.1. Физический износ
Физический износ происходит под действием на материал, изделие, конструкцию и сооружение целого ряда различных физико-химических воздействий, представленных на рис. 1.5. Эти воздействия могут быть как внешние (различные осадки, солнечная радиация, ветер, химические вещества, грунтовые воды и др.), так и внутренние (вес конструкций, оборудования, людей, температурный и влажностный режим в помещениях и т.д.). Особые нагрузки зависят от места строительства здания и сооружения и могут быть представлены нагрузками, действующими со стороны соседних сооружений, приливами и отливами, торнадо, цунами и др.
Физический износ конструкции или элемента системы (Фк, %), имеющих различную степень износа отдельных участков рекомендуется определять по формуле
(1.1)
где Фi – физический износ участка конструкции, элемента, %, определяемый по табл. 1.1;
Pi – размеры (площадь или длина) поврежденного участка, м2 или м;
Рк – размеры всей конструкции, м2 или м;
n – число поврежденных участков [8].

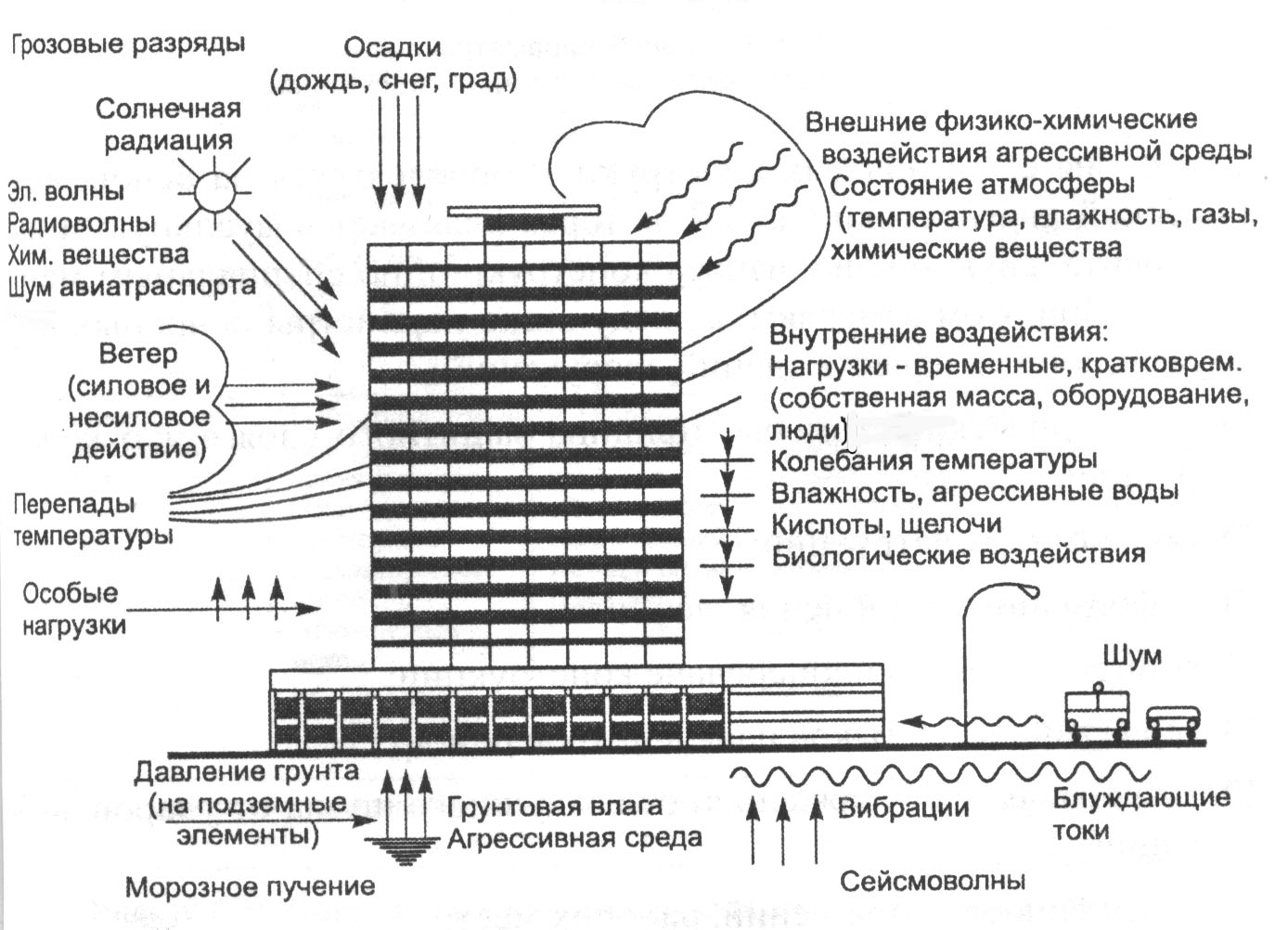

Рис. 1.5. Нагрузки, действующие на здание
Для определения степени повреждений и износа при обследовании конструкций используют различные методы: визуальный, механический, физический, лабораторные испытания, натурного испытания, комплексный.
Состояние конструкций определяется на основе технической диагностики зданий и сооружений, включающей визуальную и инструментальную оценку физического износа конструкций. При этом замеряются параметры (представленные в табл. 1.2) основных эксплуатационных качеств зданий [8].
Таблица 1.1
Оценка физического износа
Физический износ, % |
Признак износа |
Состояние конструкций, сооружений |
Характер повреждений конструкций, сооружений |
Приблизительный состав восстановительных работ |
0…10 |
Мелкие повреждения, выбоины, трещины |
Хорошее |
Незначительные |
Расшивка трещин, заделка выбоин |
11…20 |
Вполне удовлетворительное |
Слабые |
||
21…30 |
Трещины, сколы, выпадение отдельных камней |
Удовлетворительное |
Средние |
Заделка трещин, ремонт кладки |
31…40 |
Не вполне удовлетворительное |
Сильные |
||
41…60 |
Перекосы, выпучивание, выпадение камней |
Не удовлетворительное |
Аварийные |
Замена, ремонт |
61…80 |
Искривление горизонтальных стен, осадка отдельных участков, перекосы оконных и дверных проемов, нарушение монолитности кладки |
Ветхое |
Разрушение |
Полная замена конструкции |
81…100 |
Негодное |
Полное разрушение |
Разборка, снос |
Таблица 1.2
Основные параметры оценки эксплуатационных качеств зданий при физическом износе и способы их определения
Основные параметры эксплуатационных качеств |
Способы определения |
Приборы для определения |
1. Геометрические размеры, толщина защитного слоя в ж/б конструкции, толщина лакокрасочных покрытий, a, b, c |
Инструментальный замер |
Толщиномеры ИПА-МГ4.01, ПОИСК-2.51-52, толщиномер ИТП-1, магнитный измеритель толщины покрытий МИП-10 |
2. Прочность конструкций, Rсж |
Взятие проб, механическое или неразрушающее определение прочности |
Гидравлические прессы УММ-200, ультразвуковые приборы УКБ-1, УКБ-1М, 1МК, Бетон-8-УРЦ, УК-10П, УК-14П, молотки Физделя, Кашкарова, Шмидта |
3. Допустимые деформации, δ, ∆ |
Замер деформаций, смещений |
Прогибомеры ТЕРЕМ-4, геодезические приборы: теодолит, нивелир, тензометры |
4. Сопротивление теплопередаче конструкций, RТ |
Замер теплового потока через конструкцию |
Потенциометр, тепломер ТЕПЛОГРАФ, инфракрасный термометр |
Окончание табл. 1.2
|
||
Основные параметры эксплуатационных качеств |
Способы определения |
Приборы для определения |
5. Герметичность конструкций: кровли, стыков панелей и др. |
Заливка поверхности водой, замер воздухопроницаемости стыков |
Электронный влагомер, жидкокристаллический термоиндикатор ИВС-2М, ДСК3-1 |
6. Звукоизоляция ограждений от воздушного и ударного шума |
Замер уровня шума в смежных помещениях |
Динамик, шумомер ГШН, ударная (топальная) машина |
7. Освещенность помещений, рабочих мест, Е |
Замер светового потока |
Люксметр Ю-16 |
8. Температурно-влажностный режим в помещении, t, φ |
Замеры температуры и влажности воздуха |
Психрометр Ассмана, термометр, анемометр, термограф М-16, гигрограф М-32 |
9. Химический состав воздуха |
Взятие проб воздуха |
Газоанализаторы УГ-2, ВПХ, интерферометры ШИ-3, МИ-5 |
10. Влажность материала конструкции |
Взятие проб материала, использование влагомеров |
Сушильный шкаф, влагомеры ЭВ-2, МГ4Б, МГ4У, ВИМС, термощупы ТМ, ЦЛЭМ, ТЕМП-3 |
