1.3.2. Визуальная разведка

Визуальная разведка ведется человеком, который наблюдает за объектом с использованием технических средств, расширяющих возможности человеческого зрения. Регистрация (восприятие) изображения осуществляется человеческим глазом.

К основным характеристикам человеческого зрения относятся:

- острота зрения, позволяющая видеть удаленные объекты с определенной детальностью;

- светочувствительность, позволяющая различать излучения в разных диапазонах.

Характеристики указаны на рис. 1.12

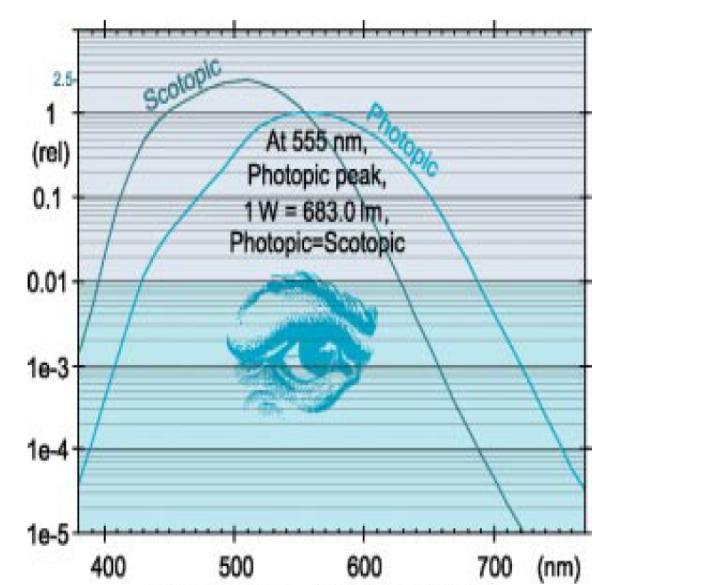

Рис. 1.12. Характеристики человеческого зрения

Технические средства визуального наблюдения используются для расширения природных характеристик человеческого зрения.

Визуально-оптическая разведка

Визуально-оптическая разведка предназначена для преодоления ограничений человеческого зрения по дальности наблюдения и направления наблюдения. Для «приближения» объектов и увеличения контраста используются оптико-механические устройства (линзы, объективы, светофильтры). Для изменения направления наблюдения (например, из укрытий) могут применяться перископы. Ведение ВЗОР возможно только на дальности прямой видимости (между входным отверстием объектива и объектом наблюдения).

Основной технической характеристикой оптических приборов наблюдения является увеличение, или кратность, которая определяется фокусным расстоянием.

Рис. 1.13. Схема формирование изображения

Для увеличения контраста объекта, что тоже способствует увеличению дальности наблюдения, используются светофильтры - цветные стекла или пленки, которые прозрачны для видимого света лишь в определенных участках спектра. Они позволяют увеличить яркостные и цветовые контрасты наблюдаемых объектов вследствие отличий спектральных характеристик объекта и фона. Однополосные светофильтры прозрачны в какой-то одной части видимого спектра и позволяют увеличить яркостный контраст. Цветоконтрастные светофильтры (ЦКС) имеют две полосы прозрачности и служат для повышения цветового и яркостного контраста объектов. При наблюдении через ЦКС с двумя участками прозрачности все предметы приобретают ненатуральные искусственные цвета. Объясняется это тем, что цвет поверхности в данном случае является результатом смешения излучений двух цветов, пропускаемых фильтром. Если спектральные коэффициенты яркости фона и маскировочного материала в пределах полос прозрачности фильтра не одинаковы, а это практически имеет место всегда, то составляющие цвета объекта и фона смешиваются в разных пропорциях, что приводит к появлению цветового контраста между объектом и фоном.

Наибольшее увеличение обеспечивают телескопы, которые в современном исполнении могут быть установлены на транспортном средстве (автомобиле) и размещены в месте, удобном для ведения наблюдения.

В местах, где использование крупногабаритной аппаратуры невозможно, применяются стереотрубы и бинокли.

Основные характеристики оптических наблюдательных приборов приведены в табл. 1.3.

Таблица 1.3

Основные характеристики оптических наблюдательных приборов

Наименование	Увеличение	Разрешающая способность, угл.сек.	Пластика
Бинокли	7- 12	8-5	12-25
Стереотрубы	10-20	6-4	25 - 100
Перископы	10-30	5-2	-
Оптические прицелы	2-4	15	-

Оптические приборы играют большую роль в наблюдении за космическим пространством. На фотографиях приведены станции американской системы GEODSS, которая используется для постоянного наблюдения за космическими объектами. Качество этой техники позволяет вести разведку аппаратов на геостационарных орбитах.

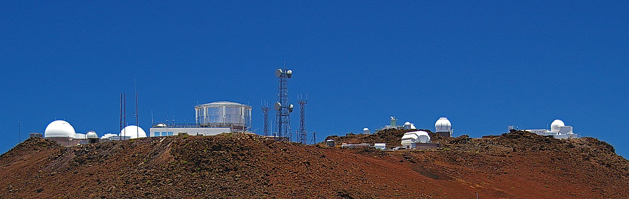

Рис. 1.14.Оптические станции американской системы GEODSS

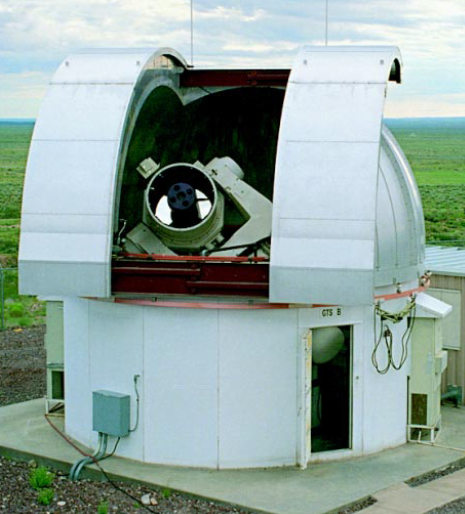

Рис. 1.15.Оптическая станция американской системы GEODSS

Инфракрасная визуальная разведка

Визуальная - оптико-электронная разведка

Визуально- оптико-электронная разведка предназначена для преодоления ограничений человеческого зрения по диапазону воспринимаемых длин волн. Для обеспечения возможности «зрения» в темноте используются приборы ночного видения (ПНВ), которые преобразовывают отраженный от объектов очень слабый свет (неба, звезд) в ближнем ИК-диапазоне в видимый диапазон, воспринимаемый глазом.

В современном исполнении ПНВ имеют форму бинокля или встраивается в шлем. Это позволяет свободно перемещаться и действовать в темноте.

Рис. 1.16. Изображение, формируемое в приборе ночного видения

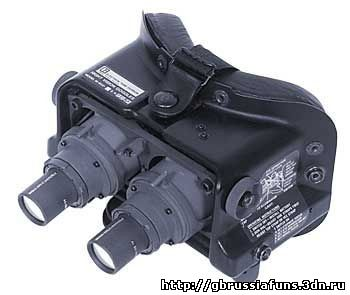

Рис. 1.17. Прибор ночного видения
