5.2.1.2. Применение радиолокационных масок и экранов
Если по конструктивным требованиям невозможно применить на объекте малоотражающие формы, используются радиолокационные маски-экраны, уменьшающие отражательную способность объектов. Кроме того, могут использоваться маски из отражателей радиоволн, создающих помехи радиолокационным средствам разведки.
Радиолокационные маски-экраны представляют собой непрозрачные для радиоволны преграды, которые устанавливаются перед маскируемыми объектами. Скрываемый объект располагается за маской-экраном в области радиолокационной тени и поэтому не обнаруживается.
Простейшим экраном является токопроводящий лист, который устанавливается наклонно к вертикальной стенке маскируемого объекта (здания, дома, стенке причала и т.д.). На рис. 5.6 изображена схема защиты противолокационным экраном подводной лодки, стоящей в базе.
Рис. 5.6. Противорадиолокационный экран на подводной лодке: 1,3- экран; 2 - рубка; 4 - корпус лодки
Непрозрачными для сантиметровых волн материалами, которые можно использовать для масок-экранов, являются: металлическая сетка с ячейкой не более 1/6, радиотехнические ткани, срезанная растительность, маты из хвороста или камыша.
Маски из металлической сетки или радиотехнической ткани устанавливаются относительно поверхности земли или относительно направления на РЛС разведки под углом 50-60°. Такие маски отражают радиоволны в сторону подобно зеркалу и не обнаруживаются локатором, если провисание полотна не превышает 2% от величины пролета.
Вертикальные и наклонные маски из хворостяных или камышовых матов изготавливаются на каркасе из жердевых стоек или козел с наклонными рейками. Толщина матов из подручных материалов зависит от длины волны радиолокационной станции. С увеличением длины волны возрастает и толщина подручных материалов, при которой обеспечивается скрытие маскируемых объектов. Так для волны 3.2 см толщина матов из хвороста должна быть не менее 6 см, а из камыша - 12 см; при укорочении длины волны в 4 раза необходимая толщина материалов уменьшается вдвое.
Маски-экраны могут устраиваться также из срезанных деревьев высотой 4 - 5 м, которые устанавливаются в снег или в грунт в три ряда на расстоянии до 2 м друг от друга.
Устройство радиолокационных масок-экранов трудоемко. Поэтому они находят применение при заблаговременном выполнении мероприятий по маскировке, проводимых, в частности, в мирное время в приграничной полосе.
Маски-помехи создаются из радиолокационных, преимущественно уголковых, отражателей, которые устанавливаются на местности в определенном порядке. Такие маски могут применяться для скрытия передвижения войск от наземной и воздушной радиолокационной разведки противника, для скрытия мостов и переправ или для изменения очертаний характерных водных радиолокационных ориентиров (рек, озер, морского побережья).
Маска-помеха на индикаторе радиолокационной станции противника может иметь различный вид в зависимости от плотности установки отражателей на местности и разрешающей способности радиолокатора. Если расстояние между отражателями больше разрешающей способности станции, то маска изображается в виде группы световых отметок, в противном случае маска-помеха на индикаторе РЛС имеет вид световой линии или пятна.
Чтобы исключить экранирование отражателей травой, кустарником или местными предметами, их устанавливают над землей, подвешивая на стойках или на специальных опорах. Высота подвеса должна быть не менее 60, (где - длина волны в радиолокационной станции противника); то есть при длине волны 3,2 см высота подвеса отражатели составляет не менее 2 м. При меньшей высоте диаграмма направленности отражателя в вертикальной плоскости становится сильно изрезанной. Это объясняется тем, что при расположении отражателя над землей радиоволны падают на него с двух направлений: непосредственно от радиолокационной станции и после зеркального отражения от поверхности земли (рис. 5.7).
Возвращение отраженных радиоволн идет по тем же направлениям. У антенны радиолокатора происходит сложение колебаний. Если разность путей, проходимых радиоволнами от отражателя и обратно, будет равна нечетному числу полуволн, то колебания гасятся и отражение от уголка не воспринимается, то есть уголковый отражатель не работает. Наоборот, при четном числе полуволн отражение усиливается. Предугадать заранее взаимное превышение отражателей маски и радиолокатора противника очень трудно. Поэтому вполне возможно, что диаграмма направленности своим провалом может быть направлена как раз на радиолокатор противника, и маска не будет создавать ему никаких помех.

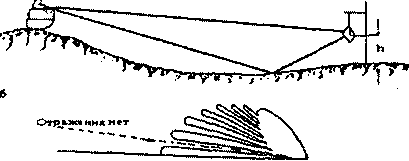

Рис. 5.7. Работа уголкового отражателя, расположенного над землей: а - прохождение лучей; б - диаграмма направленности отражателя при установке на малой высоте
С увеличением высоты подъема отражателя над землей зеркальное отражение от нее становится меньше, изрезанность диаграмм уменьшается и при высоте около 60 Д, она принимает нормальную форму. Увеличение высоты установки отражателей сверх указанной величины на эффективность работы маски не влияет. Поэтому, например, если вдоль дороги проходит постоянная линия связи, то отражатели можно крепить к проводам.
Отражатели маски создают эффективную помеху, когда каждый из них обращен своим раскрывом в сторону радиолокационной станции противника.
