1.3. Классификация технической разведки
ТР классифицируется по признакам, относящимся ко всем трем составляющим ТКУИ:
- виду информации;
- среде распространения;
- средствам разведки.
Наименования видов, используемые в зарубежных странах, несколько отличается от наименований, используемых в России. При этом основные признаки классификации схожи.
В странах НАТО используется классификация разведок на виды («разведывательные дисциплины»), главным признаком которой является вид получаемых разведывательных сведений.
Сведения ТР
Параметрические
Сигнальные
Видовые
объекта
Физические параметры
объекта
Смысловое содержание
сигнала (сообщения)
Рис. 1.5. Виды получаемых разведывательных сведений
Средства разведки делятся на различные виды в зависимости от области пространства, на которое направлена разведка (воздушно-космического, земного, морского, киберпространства), от носителей, или «платформ» (воздушные, космические, надводные, подводные, наземные), аппаратуры, или «датчиков» (электронно-оптические, акустические, радиоприемные и т.д.).
В России к основным признакам классификации относятся:
- вид добываемых разведкой сведений (по регистрируемому полю, например, сейсмическая, или по полю, создаваемому объектом защиты — акустическая);
- вид пространства, из которого ведется разведка (космическая, воздушная, наземная, морская);
- вид аппаратуры по принципу действия (например, визуальная оптическая, визуальная оптико-электронная).

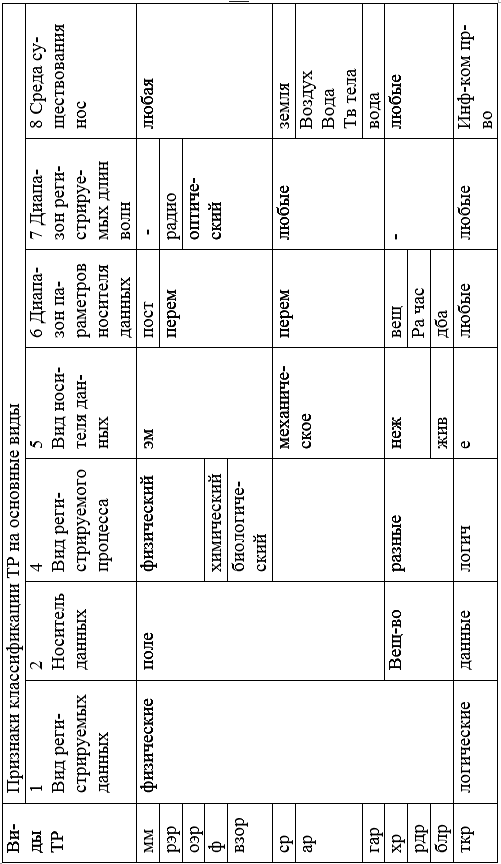

Классификация с использованием различных признаков приведена на рис.1.6.
Рис.
1.6. Основные виды ТР
Таблица 1.1
Длины волн в различных областях спектра
Области спектра |
Длина волны |
|
Низкочастотные колебания |
инфразвуковые звуковые + |
свыше 18000 км 18000 ... 18км |
Радиоволны |
длинные средние промежуточные короткие ультракороткие микроволновые
|
18 000 ... 2 000м 2 000 ... 200 м 200 ... 50 м 50 ... 10 м 1 0 м ... 1 см 1 см ... 0,75 мм |
Инфракрасное излучение |
длинноволновое средневолновое коротковолновое |
750 ... 15 мкм 15 ... 1,5 мкм 1,5 ... 0,75 мкм |
Видимое излучение |
красное оранжевое желтое зеленое голубое синее фиолетовое |
750 ... 620 нм 620 ... 590 нм 590 ... 560 нм 560 ... 500 нм 500 ... 480 нм 480 ... 450 нм 450 ... 400 нм |
Ультрафиолетовое излучение |
|
400 ... 10 нм |
Рентгеновское излучение |
|
100 ... 0,04 А |
Гамма-излучение |
|
0,04 А и менее |
