3.3.Методы и средства защиты информации от радиотехнической разведки
Методы защиты от радиотехнической разведки (РТР) направлены на исключение или затруднение обнаружения излучения радиоэлектронных средств (РЭС), а также затруднение измерения параметров их сигналов и координат. Защита РЭС обеспечивается комплексом организационных мероприятий и технических мер.
3.3.1. Организационные мероприятия
Для защиты от РТР применимы все общие организационные мероприятия, включающие территориальные, пространственные, энергетические и временные ограничения на излучение в свободное пространство. Основанием для введения ограничений на работу конкретного РЭС с излучением является выполнение в месте возможного расположения средств РТР следующего условия
где Рс - мощность сигнала РЭС на входе разведывательного приемника;
Кр - отношение сигнал/шум, при котором обеспечивается заданная вероятность обнаружения РЭС;
Рпрэ - эквивалентная чувствительность разведывательного приемника, равная отношению его чувствительности к коэффициенту усиления антенны.
В табл. 3.1 приведен перечень возможных ограничений на работу РЭС в зависимости от расстояния Dp между РЭС и приемником РТР, дальности разведки по главному лепестку Dгл и боковым лепесткам Dбл ДНА разведывательного приемника.
Территориальные ограничения заключаются в запрещении размещения и работы на излучение РЭС в районах, расположенных вблизи мест возможного нахождения средств РТР.
В случаях, когда территориальными ограничениями не удается обеспечить надежную защиту характеристик сигналов РЭС, применяются пространственные ограничения (ограничение секторов излучений), энергетические ограничения (ограничения мощности выходного излучения).
Таблица 3.1
Перечень возможных ограничений на работу РЭС
Условия назначения ограничений |
Возможные ограничения |
Dр>Dгл |
Ограничения не устанавливаются |
Dбл<Dр<Dгл |
Территориальные, пространственные временные, энергетические |
Dр<Dбл |
Территориальные, временные энергетические |
При защите от воздушных, наземных и морских средств РТР размеры ограничительного сектора в угломестной плоскости (рис. 3.4) определяются по формуле:
где Н - высота носителя средств РТР; D3 - расстояние до средства РТР, отсчитываемое по земле; - ширина ДНА защищаемого средства в угломестной плоскости.
В качестве сектора запрета в азимутальной плоскости принимается сектор , расширенный с обеих сторон на величину b (рис.3.5):
где b, - ширина ДНА скрываемого РЭС в азимутальной плоскости; - сектор, в пределах которого выполняется условие
Определение дальности разведки Dp основано на оценке уровней излучений защищаемого РЭС на входе разведывательного приемника для различных удалений средств РТР от защищаемого РЭС и сопоставлении этих значений с минимально необходимым для решения задач разведки (обнаружения сигнала РЭС, измерения его параметров).

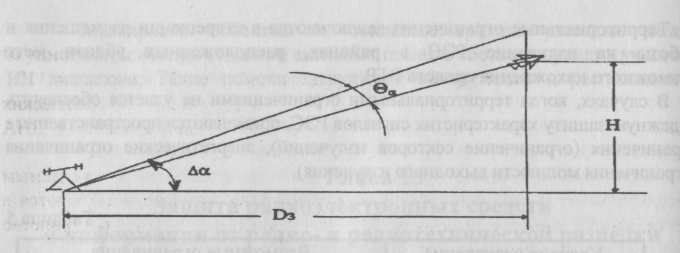

Рис. 3.4. Сектор запрета в угломестной плоскости

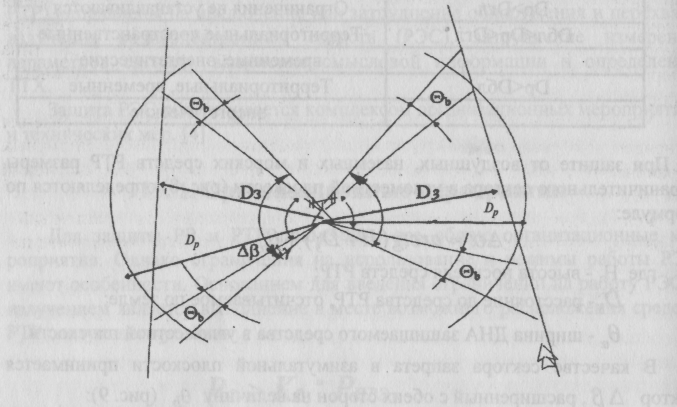

Рис. 3.5. Сектор запрета в азимутальной плоскости
При защите от аппаратуры РТР, размещаемой на низкоорбитальных ИСЗ типа "Феррет", сектора защиты устанавливаются только в УМ плоскости и их размеры рассчитываются по формуле:
где
,
R = 6378 км - радиус Земли; Н, l - соответственно высота полета и полоса обзора разведки ИСЗ.
Для разведывательных ИСЗ типа "Феррет" угол =11°.
При защите от РТР, ведущейся с ИСЗ на вытянутых эллиптических орбитах (Джампсит), ограничения на ориентацию главного лепестка ДНА зависят от географической широты расположения защищаемого РЭС.
Если пространственные ограничения не приводят к желаемым результатам, применяются временные ограничения, которые заключаются в установлении запретов на работу РЭС с излучением в открытое пространство на время существования угрозы ведения разведки.
Так, запрет на излучение РЭС в открытое пространство можно применять во время проезда автомобилей и поездов с иностранцами во время посещения ими близлежащих населенных пунктов, во время пролета самолетов иностранных авиакомпаний и разведывательных ИСЗ типа "Феррет", "ССУ", "Джампсит". Минимальную продолжительность запретов можно определить по графикам, приведенным на рис. 3.6 и рис. 3.7.

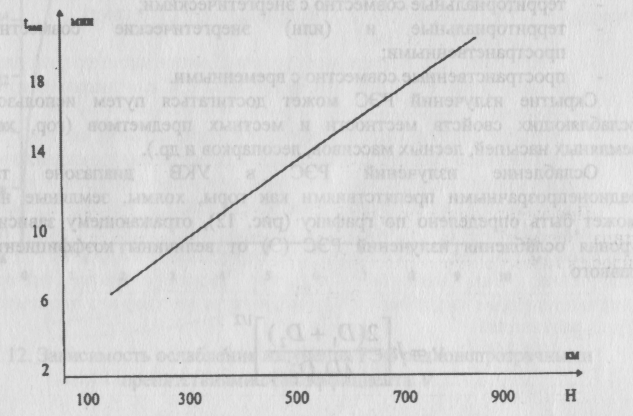

Рис. 3.6. Продолжительность запрета в зависимости от высоты полета ИСЗ разведчика

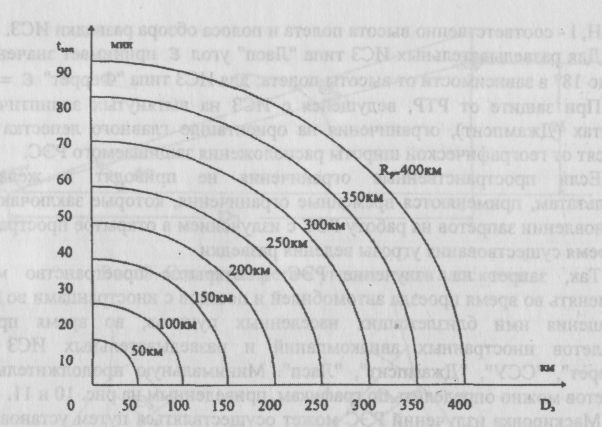

Рис. 3.7. Продолжительность запрета в зависимости от D3 и Rp при пролете иностранных самолетов
Маскировка излучений РЭС может осуществляться путем установления одновременно нескольких ограничений. Совместное применение различных ограничений рекомендуется использовать тогда, когда разведка излучений РЭС ведется одновременно средствами нескольких видов РТР.
Рекомендуется также устанавливать несколько различных ограничений одновременно в том случае, когда введение каждого из них в отдельности не позволяет обеспечить маскировку РЭС от данного вида РТР. Возможными сочетаниями различных ограничений в этом случае являются:
территориальные совместно с энергетическими;
территориальные и (или) энергетические совместно с пространственными;
пространственные совместно с временными.
Скрытие излучений РЭС может достигаться путем использования ослабляющих свойств местности и местных предметмов (гор, холмов, земляных насыпей, лесных массивов, лесопарков и др.).
Ослабление излучений РЭС в УКВ диапазоне такими радионепрозрачными препятствиями как горы, холмы, земляные насыпи может быть определено по графику (рис. 3.8), отражающему зависимость уровня ослабления излучений РЭС (Э) от величины коэффициента , равного
где h - превышение препятствия над линией визирования антенны РЭС на средство РТР, м;

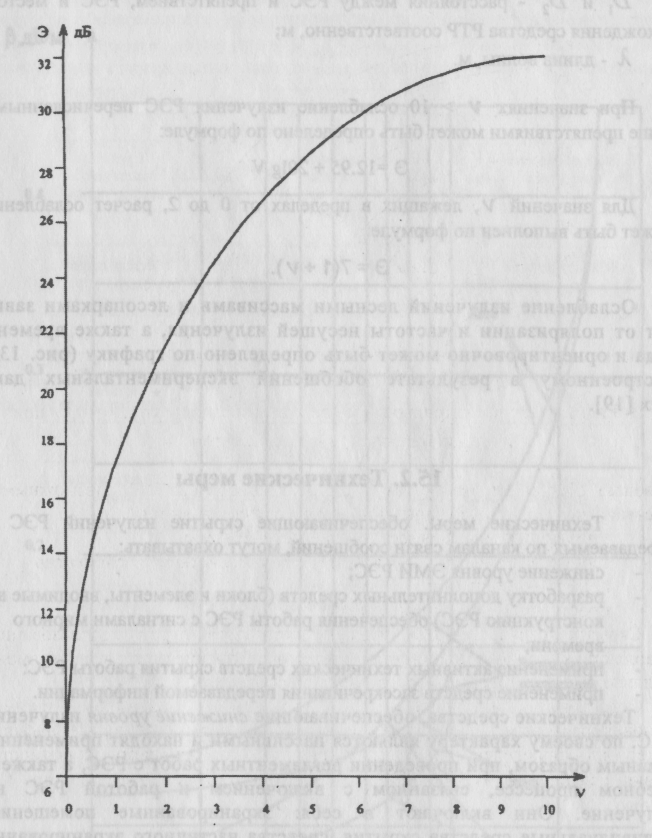

Рис. 3.8. Зависимость ослабления излучения РЭС радионепрозрачными препятствиями от коэффициента
Dl и D2 - расстояния между РЭС и препятствием, РЭС и местом нахождения средства РТР, соответственно, м;
- длина волны, м.
При значениях > 10 ослабление излучения РЭС перечисленными выше препятствиями может быть определено по формуле:
.
Для значений , лежащих в пределах от 0 до 2, расчет ослабления может быть выполнен по формуле:
Ослабление излучений лесными массивами и лесопарками зависит от поляризации и несущей частоты излучения, а также времени года и ориентировочно может быть определено по графику (рис. 3.9), построенному на основе обобщения экспериментальных данных.
