Расчет вала на усталостную прочность
Расчет выполняется в следующей последовательности.
Составляется расчетная схема
Прикладываются внешние нагрузки; рассчитываются реакции в опорах и строятся эпюры изгибающих моментов
Определяются места опасных сечений
Определяются коэффициенты запаса прочности для опасных сечений.
При совместном действии напряжений изгиба и кручения запас прочности определяется:
,
где – коэффициент запаса прочности при изгибе
– коэффициент запаса прочности при кручении
– коэффициенты концентрации напряжений,
- коэффициент состояния поверхности,
- масштабный фактор,
- коэффициенты асимметрии цикла.
обычно равен 1,3
, - пределы выносливости материала вала при изгибе и кручении с асимметричным циклом нагружения.
- для углеродистых сталей;
- для легированных сталей;
;
и , и - определяются в зависимости от циклов.
Цикл симметричный, если одно и то же волокно испытывает то напряжение растяжения, то сжатия, если на вращающийся вал действуют постоянные по величине и направлению нагрузки.
рассчитываются по симметричному циклу.
,
,
рассчитываются по симметричному циклу.
,
рассчитываются по пульсирующему циклу.
Справочные данные для расчета вала на статическую прочность
Механические характеристики основных материалов валов приведены в таблице 1.
Силы в зацеплении зубчатых и червячных передач
Прямозубое зубчатое зацепление
;
;
- окружная сила, - радиальная сила.
Р азложение силы в зацеплении на окружную, радиальную и осевую в косозубом зацеплении
Определение направления зуба в косозубом зацеплении
В таблице 3 представлены формулы для расчета составляющих сил в различных зубчатых зацеплениях
Силы в зацеплениях Таблица 3
Вид передачи |
Силы |
||||||
окружные |
радиальные |
осевые |
|||||
Зубчатая цилиндри-ческая |
прямозубая |
|
|
|
|||
косозубая |
|
|
|||||
шевронная |
|
||||||
Зубчатая коническая |
прямозубая |
|
|
|
|||
Червячная
|
Колесо |
|
|
|
|||
червяк |
|
|
|
Т – крутящий момент в зацеплении,
- диаметр начальной окружности,
- угол зацепления (20, 25, 28),
- угол наклона зуба (в большинстве конструкций β = 8...20°, у шевронных колес β= 25...45°),
- угол конусности ( ).
Крутящий момент на валу
Приведены формулы для подсчета крутящего момента в различных единицах измерений.
Зависимости между величинами в разных системах:
1кгссм = 0,0981 нм;
1кгсм = 9,81 нм;
1 квт = 1,36 л.с.;
1 вт = 0,00136 л.с.;
1 л.с. = 0,736 квт;
1 л.с. = 736 вт;
1 Нм 10,2 1кгссм;
N (л.с.)735,5= N (вт);
М(кгссм)0,0981=М(Нм);
Р(кгс)9,81=Р (Н);
n (об/мин):60 = с-1 (сек-1).
Геометрические характеристики поперечного сечения вала
Момент сопротивления при изгибе .
Момент сопротивления при кручении .
Площадь поперечного сечения А.
Для валов с круглым сечением:
;
где D – наружный диаметр вала
D – внутренний диаметр вала.
Для валов с одной шпоночной канавкой:
Для валов с двумя противоположными шпоночными канавками:
Для валов с прямобочными шлицами:
Для валов с эвольвентными шлицами и для вала-шестерни в сечении по зубьям – таблица 4.

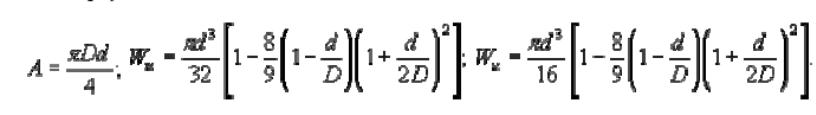

Для валов с треугольными шлицами:
где
b – число шлиц,
z – число шлиц,
D, d – наружный и внутренний диаметр шлицевого вала,
d – диаметр вала с шпоночным пазом.
Таблица 4
Для валов диаметра d с поперечным отверстием диаметром a:
.
Для валов с прямоугольным сечением:
y
;
Вопросы для самоконтроля
Какие формы бывают у валов и из каких материалов их делают?
Какие технические требования предъявляют при конструировании валов?
В чем заключается методика расчета вала на статическую прочность? Что такое запас прочности?
В чем заключается расчет вала на усталостную прочность?
ПРИМЕНЕНИЕ ИНФОРМАЦИОННЫХ ТЕХНОЛОГИЙ ПРИ РАСЧЕТЕ ВАЛА НА СТАТИЧЕСКУЮ ПРОЧНОСТЬ
Проведение прочностного расчета
с использованием программы Autodes Inventor
В программе Autodes Inventor предусмотрена возможность проведения различного вида расчетов, в том числе и прочностных. Для это включен Мастер проектирования, содержащий заготовки различных стандартных деталей, таких как валы, шестерни, подшипники, болтовые и штифтовые соединения, кулачки, различные ременные передачи и т.п.
Для вызова мастера проектирования необходимо запустить программу Autodesk Inventor и выполнить следующие действия.
