Наложение зависимостей на конические колеса
Наложение зависимостей на конические колеса имеют некоторые отличия от наложения зависимостей на цилиндрические зубчатые колеса.
Выделить Коническое зацепление – ПКМ – снять галочку с Базовый - поставить галочку Невязанные элементы.
Сборка – Зависимости.
Зависимость «Грань колеса 1 и параллельная ей плоскость системы координат (ХУ)» -

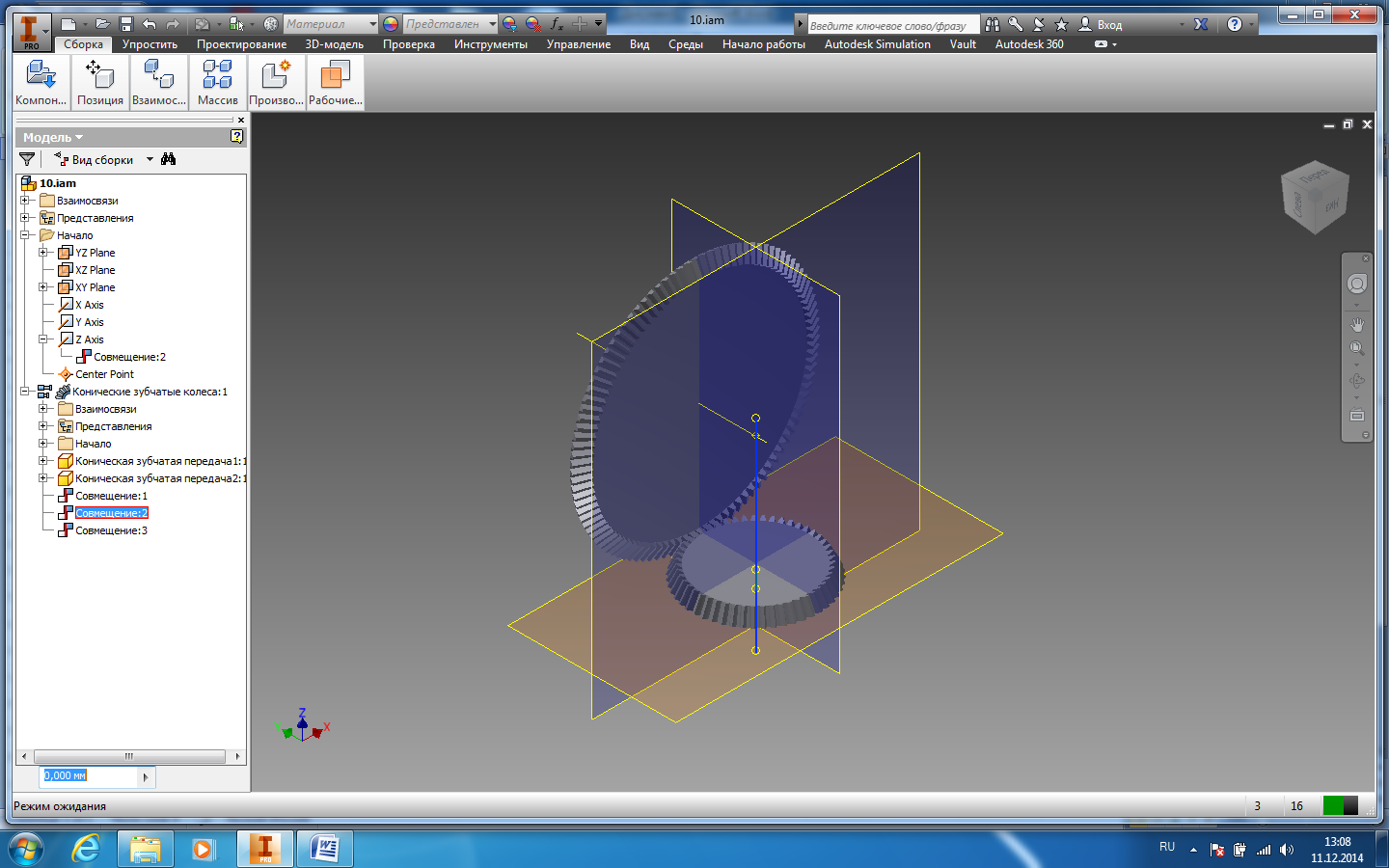

Совмещает грань колеса с плоскостью системы координат (рис. 44).
Рис. 44. Совмещение грани колеса с плоскостью системы координат
2. Зависимость «Ось колеса 1 и параллельная ей ось системы координат».
Совмещает ось колеса 1 и ось Z (рис.45).
Рис. 45. Совмещение оси колеса 1 и оси Z
3. Зависимость «Ось колеса 2 и плоскость (YZ) параллельная ей и параллельная оcи колеса 1»
Закрепляет ось колеса 2 на определенном расстоянии от плоскости YZ (рис. 46).
Рис. 46. Закрепление оси колеса 2 на определенном расстоянии от плоскости YZ
Теперь колеса будут поворачиваться в зацеплении.
Вопросы для самоконтроля
Порядок проведения автоматизированного расчета зубчатой передачи на прочность в программе Autodesk Inventor.
Как наложить зависимости на цилиндрическую зубчатую передачу в программе Autodesk Inventor?
Как наложить зависимости на коническую зубчатую передачу в программе Autodesk Inventor?
Как расшифровать результаты расчета?
Какие выводы делают при прочностном расчете валов?
Как сделать заключение о прочности вала на основе выводов?
Расчет подшипников качения
Подшипники качения служат опорами для валов и вращающихся осей.
Подшипники являются ответственными деталями конструкций. Разрушение может привести к тяжелым последствиям.
Виды разрушения подшипников качения:
усталостное выкрашивание рабочих поверхностей тел качения и дорожек в виде раковин (шелушение), вследствие того, что смазка попадает в микротрещины; внутреннее кольцо ломается чаще;
происходит смятие рабочих поверхностей дорожек и тел качения из-за местных пластических деформаций под воздействием ударов и больших статических нагрузок;
возникают задиры рабочих поверхностей качения вследствие недостатка смазки или слишком малых зазоров из-за неправильного монтажа;
происходит абразивное изнашивание из-за плохой защиты от внешнего воздействия среды;
от действия центробежных сил происходит разрушение сепараторов:
происходит разрушения подшипников из-за перекоса колец.
Внешними признаками нарушения работоспособности подшипника являются потеря точности вращения, повышенный шум, повышенное сопротивление вращению.
Критерии работоспособности подшипников качения:
долговечность по усталостному выкрашиванию,
статическая грузоподъемность по пластическим деформациям.
Проектировочный расчет подшипников
Выбирают тип подшипника по назначению узла.
Если подшипник воспринимает только радиальную или незначительную осевую нагрузку – выбирают радиальный шарикоподшипник; если только радиальную, то выбирают радиальный шарикоподшипник или роликовый; если подшипник воспринимает радиальную и осевую нагрузку – выбирают радиально-упорный шарикоподшипник и т.п.
Основным критерием подбора подшипников является динамическая грузоподъемность (С), а если обороты - статическая грузоподъемность (Co).
Проверочный расчет подшипников по динамической грузоподъемности С
– условие выбора подшипника.
Под динамической грузоподъемностью понимают постоянную радиальную нагрузку, которую может выдержать группа идентичных подшипников с неподвижным наружным и вращающимся внутренним кольцом до возникновения усталостного разрушения рабочих поверхностей колец в течении 1 млн. об. Без появления повреждений не менее 90% из числа подшипников, подвергшихся испытаниям.
– требуемая динамическая грузоподъемность [H],
- табличное значение динамической грузоподъемности [H].
Требуемое значение динамической грузоподъемности определяется по формуле:
,
где
- приведенная (эквивалентная) нагрузка, действующая на подшипник,
- требуемая долговечность подшипника (час),
- для шариковых подшипников,
- для роликовых подшипников,
- при безотказной работе,
для шариковых подшипников,
для роликовых подшипников.
Эквивалентная нагрузка:
,
где
- коэффициент радиальной нагрузки,
- коэффициент осевой нагрузки,
- коэффициент вращения,
- если вращается внутреннее кольцо,
- если вращается наружное кольцо,
и - радиальная и осевая нагрузки,
- коэффициент безопасности,
- температурный коэффициент,
- при
Значения коэффициентов X и Y берутся из справочников.
Проверочный расчет подшипников по статической грузоподъемности Со
Под статической грузоподъемностью понимают такую нагрузку на невращающийся подшипник ( ), под действием которой в нем возникает остаточные деформации, ощутимо влияющие на дальнейшую работу подшипника.
Условия выбора по статической грузоподъемности:
.
где
– эквивалентная статическая нагрузка,
- базовая статическая грузоподъемность.
Эквивалентная статическая нагрузка определяется по формуле:
,
где
и - коэффициенты радиальной и осевой нагрузок.
Расчет подшипников на долговечность проводят по формулам:
– млн. об.,
- час.
