4. Полупроводниковые материалы
1. Полупроводники - это вещества,
а) заметно изменяющие свои электрические свойства под действием внешних воздействий;
б) имеющие только аморфную структуру;
в) ширина запрещённой зоны ∆W которых больше чем у диэлектриков;
г) значение ρ которых меньше 10-5 Ом м.
2. Значение ρ полупроводников:
а) выше чем у диэлектриков;
б) ρ = 10-6 – 109 Ом м при комнатной температуре;
в) ниже чем у проводников (ρ < 10-8 Ом м).
3. Ширина запрещенной зоны полупроводников:
а) ∆W меньше чем у проводников;
б) ∆W ≥ 3 эВ;
в) ∆W ≈ 0,5 – 3 эВ;
г) ∆W ≤ 0,05 эВ.
4. Собственными называют полупроводники, в которых:
а) можно пренебречь влиянием примесей при данной температуре;
б) концентрация примесей составляет 1020 м-3;
в) электрические свойства определяются примесями.
5. Примесными называют полупроводники, в которых:
а) концентрация примесей меньше 1012 м-3;
б) электрические свойства определяются примесями;
в) можно пренебречь влиянием примесей при комнатной температуре.
6. Электронными или полупроводниками типа n называют такие, у которых основными носителями являются:
а) отрицательные ионы;
б) положительные ионы;
в) электроны.
7. Дырочными или полупроводниками типа р называются такие, у которых основными носителями являются:
а) дырки;
б) электроны;
в) дырки и электроны.
8. Электрический ток в полупроводниках обусловлен дрейфом:
а) электронов;
б) заряженных частиц;
в) электронов и дырок;
г) ионов.
9. Подвижностью носителей заряда называют:
а) отношение средней скорости дрейфа к напряженности электрического поля;
б) произведение длины свободного пробега и скорости дрейфа;
в) ускорение носителя заряда, вызванное электрическим напряжением 1 В.
10. Подвижность:
а) µ не зависит от температуры;
б) µ ~ Т3/2 при низких температурах;
в) µ ~ Т-3/2 при повышении температуры.
11. Уровень Ферми – это такой энергетический уровень,
а) который у собственных полупроводников расположен в зоне проводимости;
б) вероятность заполнения которого при температуре, отличной от абсолютного нуля, равна 1/2;
в) вероятность заполнения которого при температуре, отличной от абсолютного нуля, равна 1;
г) который у всех полупроводников расположен в валентной зоне.
12. Невырожденным называется полупроводник,
а) в котором поведение электронов и дырок подчиняется статистике Максвелла-Больцмана;
б) имеющий ширину запрещенной зоны < 0,5 эВ;
в) в котором поведение носителей подчиняется статистике Ферми-Дирака.
13. Полупроводник называется вырожденным:
а) при высоких температурах, при малой ширине запрещенной зоны, при сильном легировании, когда уровень Ферми лежит в валентной зоне или зоне проводимости;
б) в котором поведение электронов и дырок подчиняется статистике Максвелла-Больцмана;
в) если концентрация носителей в нём увеличивается с ростом температуры в низкотемпературной области.
14. Как изменяется концентрация носителей заряда с ростом температуры?
а) не изменяется;
б) возрастает;
в) убывает.
15. Время жизни электрона:
а) прямо пропорционально вероятности рекомбинации;
б) обратно пропорционально концентрации дырок и скорости электрона относительно дырки;
в) прямо пропорционально концентрации дырок и обратно пропорционально скорости электрона.
16. Что такое диффузионная длина?
а) расстояние от поверхности пластины, на котором концентрация примеси при легировании диффузией уменьшается в е раз;
б) средняя длина пути, проходимого носителем заряда между двумя соударениями;
в) расстояние, на котором в полупроводнике при диффузии в отсутствие внешних воздействий избыточная концентрация неосновных носителей уменьшается из-за рекомбинации в е раз.
17. Как изменяется проводимость полупроводников при увеличении температуры?
а) возрастает;
б) не изменяется;
в) убывает.
18. Что называют тензочувствительностью?
а) возникновение электропроводимости полупроводника при механическом воздействии;
б) отношение относительного изменения удельного сопротивления к относительной деформации;
в) изменение подвижности носителей под действием механического напряжения.
19. Фотопроводимость – это:
а) возникновение электропроводности полупроводника под действием света;
б) изменение подвижности носителей под действием рентгеновского излучения;
в) увеличение электропроводности под действием электромагнитного излучения.
20. Что такое квантовый выход внутреннего фотоэффекта?
а) уменьшение сопротивления полупроводника на 1 Ом при поглощении одного кванта излучения;
б) количество пар носителей, возникших под действием одного поглощённого кванта;
в) количество квантов, излучённых полупроводником при переходе одного электрона из зоны проводимости в валентную зону.
21. Как изменяется фотопроводимость с увеличением интенсивности облучения?
а) не изменяется;
б) возрастает;
в) убывает.
22. Как влияют сильные электрические поля на электропроводность полупроводников?
а) не влияют;
б) увеличивается число энергетических зон, уменьшается концентрация носителей заряда, нарушается закон Ома;
в) увеличивается концентрация носителей, изменяется их подвижность, нарушается закон Ома, энергетические зоны становятся наклонными.
23. Эффект Ганна – это:
а) возникновение когерентного ИК-излучения под действием электромагнитного поля;
б) генерация высокочастотных электрических колебаний под действием сильного постоянного электрического поля;
в) генерация СВЧ-колебаний под действием жёсткого излучения;
г) возникновение электрического напряжения на гранях полупроводника под действием магнитного поля.
24. Интенсивность падающего на полупроводник излучения Io уменьшается до величины I. В соответствии с законом Бугера-Ламберта:
а) I = Io exp(-αх);
б) I = Io(1 – R) exp(αх);
в) I = Io(1 – R) exp(-αх), где R – коэффициент отражения; х – расстояние от поверхности;
α – коэффициент поглощения.
25. Что называют спектром поглощения вещества?
а) зависимость R от длины волны облучения;
б) зависимость α от интенсивности облучения;
в) зависимость α от длины волны или энергии фотонов.
26. Собственное поглощение проявляется в:
а) УФ - части спектра;
б) видимой или ближней ИК - области спектра;
в) дальней ИК – области.
27. Экситонное поглощение наблюдается в:
а) видимой части спектра;
б) дальней ИК – области;
в) ближней или средней ИК – части спектра.
28. Поглощение света свободными носителями заряда:
а) ;
б) ;
в) · , где n – концентрация носителей заряда; - длина волны; - подвижность носителей.
29. Примесное поглощение наблюдается:
а) в ближней ИК – области;
б) в видимой части спектра при высоких температурах;
в) в дальней ИК – области при низких температурах.
30. Решёточное поглощение проявляется в:
а) в ближней ИК – области;
б) дальней ИК – области;
в) в дальней ИК – области при низких температурах.
31. Что такое люминесценция?
а) тепловое излучение;
б) электромагнитное нетепловое излучение с длительностью, превышающей период световых колебаний;
в) электромагнитное нетепловое излучение с длительностью 10-15с.
32. Какие вещества называют кристаллофорами или фосфорами?
а) вещества, светящиеся в темноте;
б) диэлектрики со спонтанным механизмом люминесценции;
в) полупроводники, обнаруживающие рекомбинационную люминесценцию.
33. Эффект Зеебека – это:
а) нагрев полупроводника при прохождении тока;
б) появление ЭДС в цепи, состоящей из разнородных полупроводников или полупроводника и металла, если температуры контактов различны;
в) нагревание или охлаждение контакта в цепи, состоящей из различных полупроводников или полупроводника и металла в зависимости от направления тока.
34. Чему равна термо – ЭДС Uт?
а) Uт = (T2 - T1);
б) Uт = dUт / dT · T2;
в) Uт = T2 / T1, где - удельная термо - ЭДС; Т1 и Т2 – температуры контактов.
35. В чём заключается сущность эффекта Пельтье?
а) Uт = T2 / T1, где - удельная термо - ЭДС; Т1 и Т2 – температуры контактов;
б) Uт = (T2 - T1);
в) при протекании тока через полупроводник, вдоль которого имеется градиент температур, в нём в зависимости от направления тока выделяется или поглощается количество тепла.
36. Чему равна теплота Пельтье?
а) Qп = П · J · t;
б) Qп = П · J2 · R;
в) Qп = П · (T2 – T1) · J · t, где П – коэффициент Пельтье; J – плотность тока; t – время; R – сопротивление.
37. В чем состоит эффект Томсона?
а) при протекании тока через полупроводник, вдоль которого имеется градиент температур, в нём в зависимости от направления тока выделяется или поглощается количество тепла;
б) появление ЭДС в цепи, состоящей из разнородных полупроводников или полупроводника и металла, если температуры контактов различны;
в) нагревание или охлаждение контакта в цепи, состоящей из различных полупроводников или полупроводника и металла в зависимости от направления тока.
38. Чему равна теплота Томсона?
а) Qт = τ · (T2 – T1) · J · t;
б) Qт = τ · J · t;
в) Qт = τ · dJ / dt (T2 – T1), где τ – коэффициент Томсона; J – плотность тока; t – время; T2 – T1 – разность температур.
39. В чём заключается эффект Холла?
а) в пластине полупроводника, по которой проходит ток, находящийся в магнитном поле, перпендикулярном току, возникает когерентное оптическое излучение;
б) на боковых гранях полупроводниковой пластины, находящейся в магнитном поле и по которой течёт ток, перпендикулярный полю, в направлении, перпендикулярном току и магнитному полю, возникает ЭДС;
в) в пластине полупроводника, по которой проходит ток, находящейся в магнитном поле, перпендикулярном току, возникают У.З. - колебания;
г) возникновение когерентного ИК - излучения под действием электромагнитного поля.
40. Полупроводниковые материалы бывают: а) неорганические;
б) органические;
в) биметаллические;
г) диэлектрические;
д) кристаллические;
е) аморфные;
ж) твердые;
з) жидкие;
и) газообразные;
к) магнитные;
л) немагнитные.
41. Кристаллические полупроводники: а) элементарные;
б) бездефектные; в) химические соединения; г) твердые растворы; д) металлические.

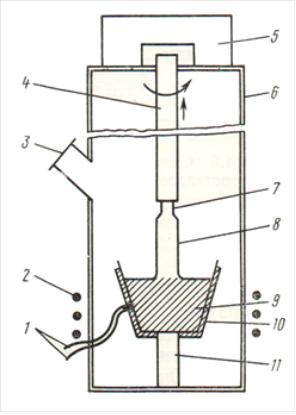

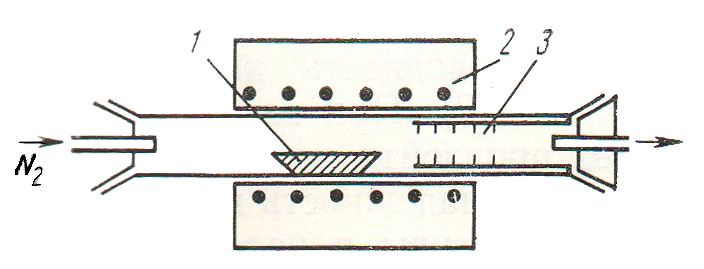

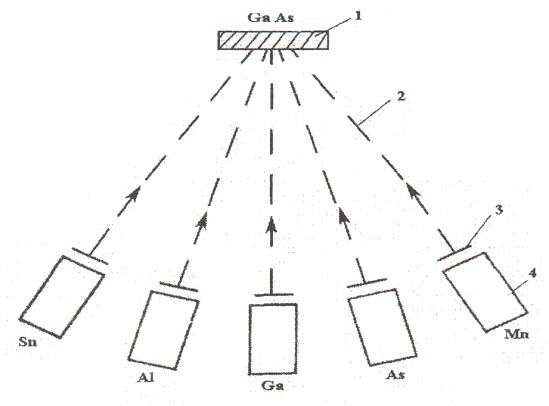

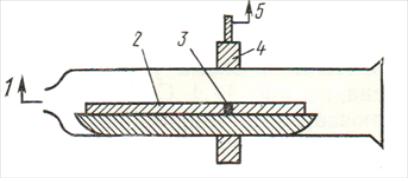

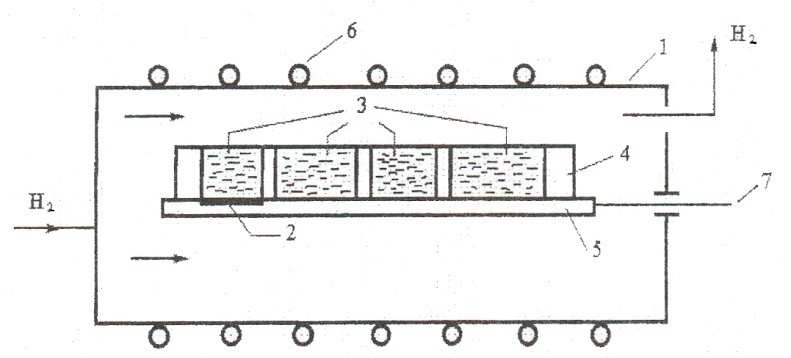

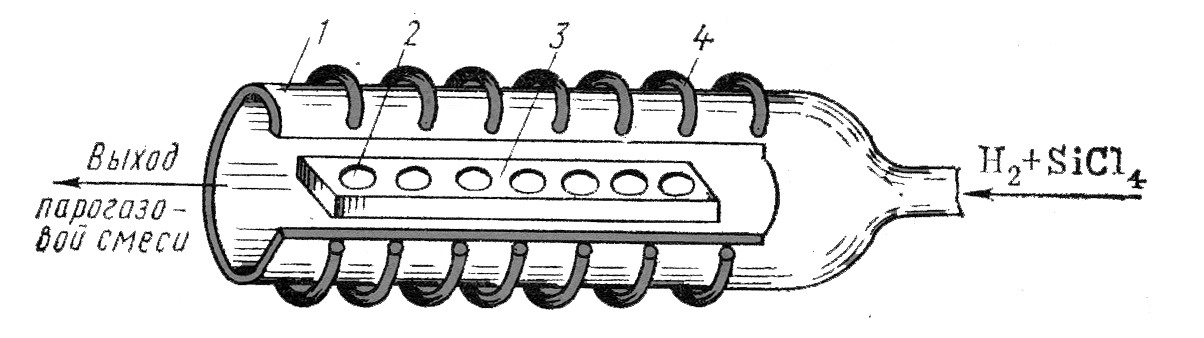

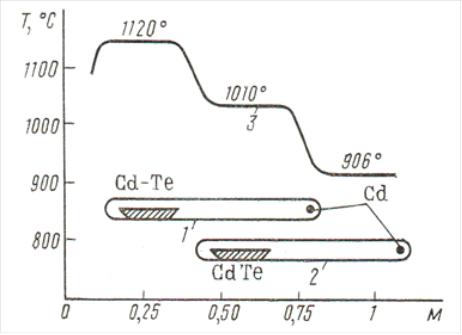

42. Основные методы получения монокристаллов полупроводников (рис. 4.1-4.9): а) метод Чохральского; б) сублимация; в) Бриджмена-Стокбаргера; г) зонная плавка; д) бестигельная зонная плавка; е) синтезом из компонентов; ж) газофазная эпитоксия.
Рис. 4.1 Рис. 4.2
Рис. 4.1 Рис. 4.2
Рис. 4.5 Рис. 4.6
Рис. 4.7 Рис. 4.8
Рис. 4.9

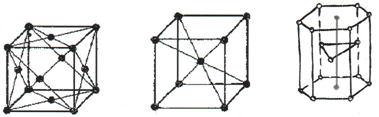

43. Приведите схемы кристаллических решеток элементарных полупроводников: В(а), С(б), Ge(в), Si(г), (α - Sn) (д), As(e), Sb(ж), Se(з), P(и), Se(к), Te(л), I(м) (рис. 4.10-4.19):
|
|
|
|
|
|
|
|
Рис. 4.10 Рис. 4.11 Рис. 4.12 Рис. 4.13
Рис. 4.14 Рис. 4.15
Рис. 4.16 Рис. 4.17
Рис. 4.18
Рис. 4.19
44. Приведите ширину запрещенной зоны элементарных полупроводников: С(а), B(б), Ge(в), Si(г), P(д), As(e), (α-Sn)(ж), Sb(з), S(и), I(к), Se(л), Te(м).
Таблица 4.1
Ширина запрещенной зоны элементарных полупроводников при 300 К
Элемент |
ΔW (эВ) |
Элемент |
ΔW (эВ) |
1 |
1,1 |
7 |
1,2 |
2 |
5,6 |
8 |
0,12 |
3 |
1,12 |
9 |
2,5 |
4 |
0,665 |
10 |
1,8 |
5 |
0,08 |
11 |
0,36 |
6 |
1,5 |
12 |
1,25 |
45. Кремний обладает следующими свойствами:
а) нечасто используется в полуповодниковом производстве;
б) наиболее распространенный элементов в земной коре (27,6%);
в) химически инертен;
г) обладает кристаллической решеткой типа (п. 4.43);
д) непрочный, хрупкий материал;
е) монокристаллический кремний получают методом (п. 4.42);
ж) рабочая температура 60-80 °С;
з) ρ = 10-5-103 Ом м;
и) низкая температура плавления;
к) плотность 2300 кг/м3; α = 3 . 10-6 к-1;
л) тензочувствительность.
46. Выпускается кремний марок:
а) БКЭХ-безкислородный, кремний, электронной проводимости, X – значение удельного сопротивления;
б) КЭМХ-кремний(по Чохральскому) электронный, легирован мышьяком, X – проценты As;
в) КДБХ-кремний(по Чохральскому), дырочный, легирован бором, X – удельное сопротивление.
47. Тонкие монокристаллические плёнки кремния получают (п. 4.42).
48. Марки эпитаксиальных плёнок Si:
а) ЭКДБ (Э – эпитаксиальный, К – кремний, Д – дырочный, Б – легирован бором);
б) КЭМД (К – кремний, Э- эпитаксиальный, М – легирован мышьяком, Д - дырочный);
в) ЭКБД (Э – эпитаксиальный, К – кремний, Б – легирован бором, Д – дырочный).
49. Кремний применяют для изготовления:
а) лазеров;
б) планарных транзисторов и ИМС;
в) разводки ИМС;
г) диоды, биполярные, полевые транзисторы;
д) сердечников трансформаторов;
е) стабилитроны, тиристоры;
ж) нагревателей;
з) фоточувствительных приборов;
и) корпусов ИМС;
к) различных датчиков.
50. Германий обладает следующими свойствами:
а) первый полупроводник в производстве;
б) блестящий желтый цвет, пластичен;
в) содержание в земной коре – 10 %;
г) содержание в земной коре – 7 104 %, рассеянный элемент;
д) кристаллизуется в структуре (п. 4.43);
е) монокристаллы германия получают методами (п. 4.42);
ж) весьма устойчив при комнатной температуре.
51. Монокристаллы германия маркируются:
а) ГЭС 27/1.5;
б) ГГС 0.5/30;
в) ГДБ 1.0/5.0;
г) ГДГ 5.0/1.0.
52. Предельная рабочая температура германия:
а) 40 50 оС;
б) 70 80 оС;
в) 150 180 оС.
53. Приведите основные свойства кремния (а) и германия (б):
Таблица 4.2
Основные физические свойства кремния и германия при нормальных условиях
Свойство |
1 |
2 |
Плотность, кг/м3 |
5320 |
2330 |
Постоянная решетки, А |
5.66 |
5.43 |
Температура плавления, °С |
937 |
1417 |
Ширина запрещенной зоны, эВ |
0.67 |
1.12 |
Диэлектрическая проницаемость |
16.3 |
11.7 |
Собственное удельное сопротивление, Ом·м |
0.47 |
2·103 |
Собственная концентрация носителей заряда, м-3 |
2.5·1019 |
1016 |
Подвижность электронов, м2/(В·с) |
0.39 |
0.13 |
Подвижность дырок, м2/(В·с) |
0.19 |
0.048 |
54. Недостатки (1) и достоинства (2) германия:
а) не пригоден для быстродействующих приборов;
б) идеален для быстродействующих приборов;
в) неприменимость планарной технологии;
г) высокая подвижность носителей;
д) прозрачность для ИК – излучения;
е) прозрачность для УФ – излучения.
55. Германий применяют для изготовления:
а) силовых приборов с предельной температурой 200 оС;
б) детекторов ИК – и ядерных излучений;
в) ИК – лазеры;
г) оптоэлектроника;
д) изолирующих слоёв ИМС;
е) датчиков Холла.
56. Соединения AIVBIV:
а) GaAs;
б) SiC;
в) GeS;
г) ZnSe.
57. В природе AIVBIV встречается:
а) крайне редко;
б) часто в виде кремнийорганических соединений;
в) редко.
58. Монокристаллы AIVBIV выращивают методами (п. 4.42).
59. AIVBIV имеют структуру (п. 4.43).
60. SiC:
а) наиболее твёрдый, не окисляется до 1400 оС;
б) пластичный, окисляется при 20 оС;
в) при нагревании не реагирует с щелочами и кислотами.
61. Приведите основные свойства SiC:
Таблица 4.3
Основные физические свойства карбида кремния (Т=20оС)
Свойствa |
1 |
2 |
Плотность, кг/м3 |
2500 |
3170 |
Постоянная решетки, |
3,5 |
4,36 |
Модуль Юнга, ГПа |
200 |
385 |
Температура плавления, °С |
1800 |
2700 |
Диэлектрическая проницаемость |
10,0 |
7,0 |
Ширина запрещенной зоны, эВ |
5,6 |
3,1 |
Подвижность электронов, м2/(В·с) |
0,1 |
0,01 |
Подвижность дырок, м2/(В·с) |
0,07 |
0,003 |
Электрическая прочность, 107 В/м |
120 |
70 |
62. Из монокристаллического SiC изготавливают:
а) мощные выпрямительные диоды;
б) подложки ИМС;
в) радиаторы;
г) различные виды резисторов;
д) тонкоплёночные резисторы;
е) диоды, полевые транзисторы;
ж) светодиоды;
з) фотодиоды;
и) зеркала мощных лазеров;
к) охлаждающие модули;
л) нагреватели.
63. Приведите примеры некоторых соединений АIIIBV:
а) GaP;
б) CdS;
в) SiC;
г) GaAs;
д) PbTe;
е) InSb.
64. Приведите структуры нитридов (а) и остальных соединений АIIIBV (п. 4.43).
65. Какова технология получения антимонидов (а), арсенидов и фосфидов (б)? (п. 4.42).
66. Приведите основные физические свойства соединений АIIIBV: арсенидов Ga (а), In (б), Al (в); фосфидов Al (г), Ga (г), In (е); антимонидов Al (ж), In (з) и Ga (и).
Таблица 4.4
Основные физические свойства соединений AIIIBV (Т=20 оС)
Соединения |
Тпл, оС |
∆Э, эВ |
µn, м2/в. с |
µp, м2/в. с |
Диэл. прониц. |
1 2 3 |
1500 1465 1050 |
3,0 2,5 1,3 |
0,008 0,019 0,5 |
0,003 0,012 0,015 |
9,8 11,1 12,4 |
Продолжение табл. 4.4
4 5 6 7 8 9 |
1600 1237 942 1050 650 525 |
2,2 1,45 0,36 1,6 0,72 0,18 |
0,03 0,95 3,3 0,02 0,4 7,8 |
- 0,045 0,046 0,055 0,14 0,075 |
10,1 13,1 14,6 14,4 15,7 17,7 |
67. Акцепторами (1) и донорами (2) в GaAs являются:
а) цинк;
б) сера;
в) теллур;
г) медь;
д) кадмий;
е) селен.
68. Приборы на основе GaAs работают:
а) при низких температурах (60 оС);
б) в области СВЧ;
в) при высоких температурах (450 оС);
г) при высоких температурах (1400 оС);
д) в области низких частот.
69.Электропроводность антимонида индия при 20 оС:
а) электронная;
б) дырочная;
в) собственная.
70. Максимум фотопроводимости InSb соответствует длине волны:
а) 2 мкм;
б) 6.7 мкм;
в) 10 мкм.
71. Что мешает получению монокристаллов фосфида галлия высокой чистоты?:
а) Тпл = 1465 оС;
б) низкая диэлектрическая проницаемость;
в) большое давление паров (35 105 Па);
г) Тпл = 250 оС;
д) большая ширина запрещенной зоны.
72. Донорами (1) и акцепторами (2) в GaP являются:
а) кислород;
б) кремний;
в) углерод;
г) цинк;
д) селен;
е) кадмий.
73. Антимонид галлия обладает высокой чувствительностью к:
а) магнитным полям;
б) механическим напряжениям;
в) облучению.
74. Твёрдые растворы на основе AIIIBV бывают:
а) растворами внедрения;
б) растворами замещения;
в) механическими смесями.
75. Какие твёрдые растворы на основе AIIIBV вам известны?:
а) , (x и y = 0.3 – 0.4);
б) PbTe−SnTe;
в) ;
г) ;
д) ;
е) PbS−SnS;
76. Какими методами получают монокристаллические слои твёрдых растворов AIIIBV? (п. 4.42).
77. Твёрдые растворы AIIIBV способны создавать:
а) переходы Шоттки;
б) гетеропереходы;
в) переходы металл-металл.
78. Применение полупроводников AIIIBV:
а) светодиоды от ИК- до УФ- диапазона;
б) полупроводниковые лазеры;
в) стабилитроны;
г) тиристоры;
д) генераторы Ганна;
е) варикапы;
ж) туннельные диоды;
з) датчики Холла;
и) криотроны;
к) полевые транзисторы;
л) быстродействующие ИМС.
79. Какие полупроводниковые соединения АIIВVI вы знаете?:
а) сульфид цинка;
б) сульфид германия;
в) теллурид германия;
г) сульфид кадмия;
д) селенид ртути.
80. Какие структуры образуют АIIВVI при кристаллизации? (п. 4.43).
81. Приведите основные свойства соединений АIIВVI: теллуридов Zn (а), Cd (б), Hg (в); сульфидов Cd (г), Hg (д), Zn (е); селенидов Zn (ж), Cd (з), Hg (и).
Таблица 4.5
Основные свойства соединений АIIВVI (Т = 20 оС)
Соединения |
Тпл ,оС |
∆Э, эВ |
µn,м2/вc |
µр, м2/вс |
Тип проводимости |
1 2 3 4 5 6 7 8 9
|
1780 1750 1480 1520 1260 790 1239 1041 670 |
3,74 2,53 1,78 2,73 1,85 0,12 2,23 1,51 0,08 |
0,014 0,034 0,07 0,026 0,072 2,0 0,053 0,12 2,5 |
0,0005 0,011 - 0,0015 0,0075 - 0,003 0,006 0,02 |
n n n n n n p n,p n,p |
82. Только CdTe и HgTe могут иметь электропроводность:
а) n-типа;
б) p-типа;
в) собственную;
г) как n-типа, так и p-типа.
83. Проводимость соединений АIIВVI можно повысить на несколько порядков путём:
а) сильных электрических полей;
б) термообработки в парах собственных компонентов;
в) добавлением акцепторов.
84. Какие твёрдые растворы АIIВVI вы знаете?:
а) ZnS-CdS;
б) ZnS-ZnSe;
в) PbS-SnS;
г) PbTe-SuTe;
д) CdTe-HgTe.
85. Какую структуру имеют твёрдые растворы АIIВVI? (п. 4.43).
86. Применение полупроводников АIIВVI:
а) люминофоры;
б) диоды Ганна;
в) фоторезисторы;
г) гетеротранзисторы;
д) акустические устройства;
е) оптическая керамика;
ж) приёмники ИК-излучения;
з) оптроны;
и) диодные лазеры;
к) датчики Холла.
87. Приведите основные свойства соединений АIVВIV: PbSe (а), PbTe (б), PbS (в), SnTe (г), SnS (д), Zns (е), CdTe (ж), CdSe (з):
Таблица 4.6
Некоторые свойства бинарных соединений АIVВIV (Т = 20 оС)
Соединения |
Тпл, оС |
∆Э, эВ |
µn, м2/в*с |
µр, м2/в*с |
Диэл. прониц. |
1 2 3 4 5 6 7 8 9
|
665 880 1113 675 879 1080 725 790 923 |
1,8 1,08 0,41 1,16 0,9 0,29 0,1 0,18 0,32 |
- - 0,061 - - 0,104 - - 0,17 |
- 0,009 0,062 0,007 0,011 0,1 0,005-0,015 0,005-0,04 0,084 |
- - 175 - - 250 40 1170 400 |
88. Какую структуру имеют халькогениды свинца, SnTe, GeTe (а); сульфиды и селениды Ge и Sn (б); GeTe (в)? (п. 4.43);
89. Халькогениды свинца в природе встречаются в виде:
а) галенита;
б) вюрцита;
в) клаусталита;
г) вольфрамита;
д) алтанита.
90. Халькогениды свинца обладают электропроводностью:
а) n-типа;
б) p-типа;
в) n- и p-типа;
г) собственную.
91. Для получения соединений АIVВIV используются методы (п. 4.42).
92. Какие твёрдые растворы на основе АIVВIV вы знаете?:
а) PbTe-SnTe;
б) PbSe-SnSe;
в) ZnS-CdS;
г) CdTe-HgTe;
д) PbS-SnS.
93. Применение полупроводников АIVВIV:
а) детекторы ИК-излучения;
б) детекторы ядерного излучения;
в) светодиоды;
г) лазеры;
д) фоторезисторы;
е) транзисторы;
ж) термоэлектрические генераторы.

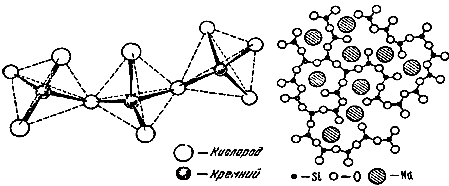

94. Аморфные полупроводники – это:
а) аморфные твёрдые тела с тетраэдрическими связями;
б) аморфные металлы;
в) металлы;
г) халькогенидные стёкла;
д) органические материалы;
е) аморфные магнитодиэлектрики;
ж) гибридные полимерно-твердотельные материалы (ГПТМ);
з) стёкла, основным компонентом которых являются элементы V группы.
95. Аморфный кремний применяют при изготовлении:
а) cиловых приборов;
б) солнечных батарей;
в) фотодиодов;
г) различных датчиков;
д) модуляторов света.
96. Стёкла используются в:
а) лазерах;
б) электрофотографии;
в) элементах ИМС;
г) переключающих и запоминающих устройствах;
д) фотоумножителях.
97. На основе органических материалов изготавливают:
а) светодиоды;
б) фотодиоды;
в) лазеры;
г) модуляторы света.
98. Органические светодиоды излучают в области:
а) ИК;
б) красной;
в) cиней;
г) от зелёной до УФ.
99. По сравнению со светодиодами на основе GaN органические светодиоды:
а) лучше;
б) хуже;
в) аналогичны.
100. ГПТМ применяются в:
а) фотоумножителях;
б) светодиодах;
в) фоторезисторах;
г) лазерах.
101. ГПТМ светодиоды излучают в области:
а) от ИК до УФ;
б) синей;
в) от красной до зелёной.
102. Перспективные структуры на основе кремния:
а) кремний на сапфире (КНС);
б) кремний на металле (КНМ);
в) кремний на сверхпроводящей керамике (КНСПК);
г) кремний на изоляторе (КНИ);
д) кванто-размерные структуры (пористый SiPS).
103. КНС используют в:
а) светодиодах;
б) изолирующих слоях ИМС;
в) КМОП ИМС с высоким быстродействием и малой мощностью;
г) лазерах;
д) фотодиодах и полевых транзисторах;
е) солнечных батареях.
104. КНИ используют в:
а) фотодиодах;
б) лазерах;
в) солнечных батареях;
г) фотоприёмниках.
105. PS используют в:
а) фотодиодах и транзисторах;
б) светодиодах;
в) лазерах;
г) линзах ИК-диапазона;
д) дифракционных решётках;
е) оптических фильтрах;
ж) солнечных батареях.
