5.7. Расчет допусков и посадок шлицевых соединений
Для шлицевого соединения D3 (табл. 7) выбрать способ центрирования и в зависимости от этого подобрать посадки.
Назначить экономически целесообразный способ обработки поверхности.
Определить предельные размеры всех элементов соединения и построить схемы расположения полей допусков для центрирующего диаметра и по ширине шлица.

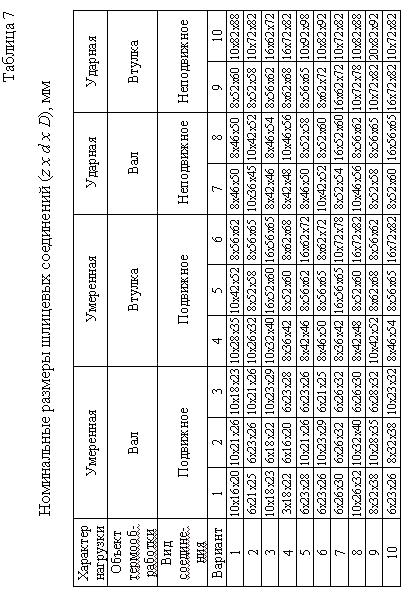

Исходные данные приведены в табл. 7: характер нагружения (умеренная или большая ударная нагрузка); указания по термообработке (вал или втулка); вид соединения (неподвижное или подвижное), и в табл. 8: в - ширина зубьев (шлицев) и d1 - диаметр впадин вала.
Примечание. При расчете допусков и посадок соединений в разд. 3 можно использовать таблицы стандартов, помещенные в прил. 5-12.
Таблица 8
Ширина зубьев (шлицев) b, мм, и диаметр d1, мм
Вариант |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
1 |
b |
2,5 |
3 |
3 |
4 |
6 |
10 |
7 |
9 |
10 |
12 |
d1 |
14,1 |
18,5 |
15,6 |
24,4 |
39,6 |
53,6 |
33,5 |
44,6 |
48,7 |
79,3 |
|
2 |
b |
5 |
6 |
3 |
4 |
10 |
10 |
5 |
6 |
10 |
12 |
d1 |
19,5 |
22,1 |
18,5 |
23 |
49,7 |
52,2 |
31,3 |
36,9 |
49,7 |
67,4 |
|
3 |
b |
3 |
5 |
4 |
5 |
5 |
5 |
8 |
9 |
10 |
6 |
d1 |
15,6 |
16,7 |
20,3 |
28 |
47 |
50,6 |
40,4 |
42,7 |
53,6 |
56,1 |
|
4 |
b |
5 |
4 |
6 |
7 |
10 |
12 |
8 |
7 |
12 |
7 |
d1 |
16,7 |
14,5 |
21,3 |
33,5 |
48,7 |
59,8 |
39,5 |
40,9 |
59,8 |
65,9 |
|
5 |
b |
6 |
3 |
6 |
8 |
10 |
6 |
9 |
10 |
10 |
14 |
d1 |
21,3 |
18,5 |
22,1 |
40,4 |
53,6 |
56,1 |
44,6 |
49,7 |
52,2 |
89,4 |
|
6 |
b |
6 |
4 |
5 |
9 |
10 |
12 |
6 |
10 |
12 |
12 |
d1 |
22,1 |
20,3 |
19,5 |
44,6 |
52,2 |
57,8 |
36,9 |
48,7 |
57,8 |
77,1 |
|
7 |
b |
6 |
6 |
6 |
7 |
5 |
12 |
9 |
5 |
6 |
12 |
d1 |
24,6 |
23,4 |
23,4 |
33,5 |
50,6 |
69,6 |
42,7 |
47 |
56,1 |
67,4 |
|
8 |
b |
4 |
5 |
6 |
8 |
10 |
7 |
7 |
10 |
12 |
12 |
d1 |
23 |
28 |
24,6 |
39,5 |
48,7 |
65,9 |
40,9 |
53,6 |
69,6 |
79,3 |
|
9 |
b |
6 |
4 |
7 |
6 |
12 |
10 |
10 |
10 |
12 |
6 |
d1 |
29,4 |
24,4 |
26,7 |
36,9 |
59,8 |
53,6 |
49,7 |
52,2 |
67,4 |
75,6 |
|
10 |
|
6 |
6 |
4 |
9 |
10 |
7 |
10 |
5 |
7 |
12 |
|
22,1 |
29,4 |
23 |
42,7 |
52,2 |
65,9 |
48,7 |
50,6 |
65,9 |
67,4 |
