4.2. Общие требования к оформлению графической части курсовой работы
При выполнении графической части курсовой работы необходимо соблюдать требования соответствующих ГОСТов и стандартов: Единой системы конструкторской документации, Единой системы допусков и посадок, Единой системы технической документации и других отдельных стандартов, на которые имеются ссылки.
Номер варианта задания должен соответствовать последним двум цифрам шифра (номер зачетной книжки): предпоследняя цифра шифра соответствует номеру варианта по вертикали, а последняя – по горизонтали.
Например, шифр зачетной книжки 450743; данному шифру соответствует 43-й вариант, т.е. 4-я строка – вертикальная и 3-я – горизонтальная.
Из табл. 1 это соответствует номинальному размеру 54 мм.
5. Задания на курсовую работу
5.1. Расчет допусков и посадок гладких цилиндрических соединений
Для номинального размера (табл. 1) выполнить расчеты и построить схемы расположения полей допусков для трех видов соединений (табл. 2), указав на схемах все расчетные величины (предельные отклонения и размеры, номинальный размер, зазоры и натяги).
Определить допуск посадки. Указать, в каких пределах может находиться действительный размер годной детали.
Назначить экономически целесообразный способ обработки поверхности.
Выполнить эскизы данных соединений (сборки и отдельных деталей), указав на них допуски в соответствии с требованиями ЕСКД (ГОСТ 2.307-98).
Результаты расчетов представить в виде таблицы (прил. 3) и схем полей допусков посадок (рис. 1).

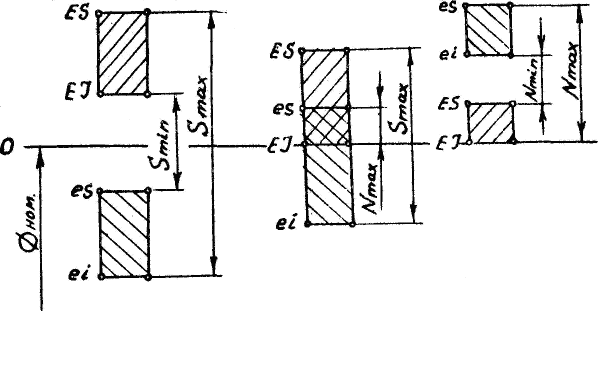

Рис. 1:
А) с зазором; б) переходная; в) с натягом.
Таблица 1
Номинальные размеры соединений, мм
Вариант |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
1 |
32 |
42 |
40 |
58 |
78 |
90 |
96 |
110 |
128 |
140 |
2 |
35 |
45 |
45 |
56 |
86 |
95 |
100 |
115 |
130 |
145 |
3 |
38 |
40 |
55 |
62 |
92 |
98 |
105 |
120 |
135 |
150 |
4 |
36 |
38 |
54 |
65 |
95 |
105 |
104 |
118 |
130 |
140 |
5 |
42 |
50 |
48 |
75 |
110 |
125 |
105 |
120 |
132 |
142 |
6 |
40 |
55 |
52 |
85 |
112 |
120 |
108 |
122 |
135 |
155 |
7 |
45 |
60 |
68 |
78 |
115 |
130 |
110 |
125 |
138 |
160 |
8 |
48 |
70 |
65 |
90 |
108 |
125 |
112 |
128 |
140 |
162 |
9 |
50 |
68 |
68 |
100 |
102 |
100 |
115 |
135 |
142 |
158 |
10 |
40 |
65 |
70 |
105 |
100 |
122 |
120 |
130 |
145 |
169 |
