4.3. Сочетания усилий в колоннах
Для расчета колонны в ее характерных сечениях необходимо найти наиболее опасные сочетания внутренних усилий из пяти сочетаний, рассмотренных в разделе 3 настоящего пособия. Характерными являются сечения, где колонна сопрягается с ригелем, с фундаментом, а также сечения, где максимальных значений достигают изгибающие моменты. Учитывая особенности действующих нагрузок и условия закрепления стержня колонны, характерным будет сечение (обозначим его 1-1) в уровне ее сопряжения с фундаментом. Наиболее опасные сочетания усилий, действующие в сечении 1-1, сведём в табличную форму (табл. 4.1). При составлении таблицы необходимо учесть не только сочетания с наибольшими значениями М или N, но и такие, где эти усилия не максимальны, однако их совместное действие будет более опасным для элемента (сочетание № 4 в табл. 4.1). Таблица составляется только для одной стойки (левой или правой), а невыгодные сочетания внутренних усилий выбираются из значений, полученных для двух колонн однопролетной рамы.
Для расчета анкерных болтов составляют специальную комбинацию расчетных усилий в сечении 1-1, включающую наименьшую продольную силу от постоянной нагрузки с соответствующим ей наибольшим изгибающим моментом от ветра – сочетание № 5 в табл. 4.1.
Таблица 4.1
Сочетания усилий в сечении 1-1 левой стойки рамы
Сочетания силовых факторов |
Сечение 1–1 |
||
My , kHм |
N, kH |
Qz , kH |
|
1. - Mmax , Nсоотв. , Qсоотв. |
|
|
|
2. + Mmax , Nсоотв. , Qсоотв. |
|
|
|
3. Nmax , Mсоотв. , Qсоотв |
|
|
|
4. M→max , N→max , Qсоотв |
|
|
|
5. Nmin , Mсоотв. , Qсоотв. |
|
|
|
4.4. Подбор сечения сплошной колонны
4.4.1. Расчёт колонны на общую устойчивость
Колонна в поперечной раме работает на внецентренное сжатие. Несущую способность внецентренно-сжатых стержней определяют два вида предельных состояний первой группы: прочность и общая устойчивость. Считается, что на прочность необходимо рассчитывать жёсткие стержни, у которых длина элемента превышает меньший размер поперечного сечения не более чем в шесть раз. В практике проектирования такие колонны встречаются крайне редко, поэтому далее будет рассмотрен расчет колонны на устойчивость.
Наиболее распространенным сплошным сечением является двутавровое – составное (из трех листов) или прокатное.
Зададимся высотой сечения колонны из условия обеспечения ее жёсткости в плоскости поперечной рамы при H ≤ 15 м высота сечения колонны:
(4.2)

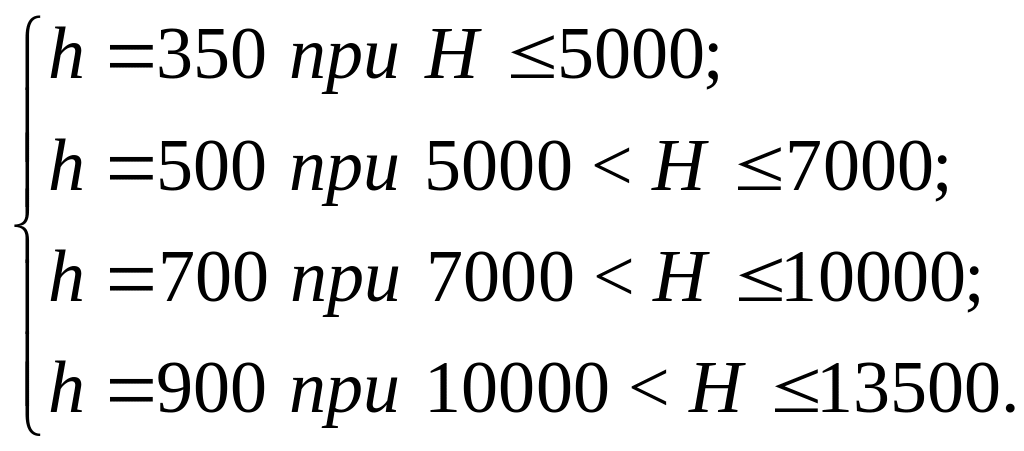

Условно высотой сечения колонны h можно задаться в зависимости от значения H:
(4.3)
Область вокруг центра тяжести сечения, внутри которой приложение силы N вызывает во всех точках поперечного сечения напряжения одного знака, называется ядром сечения (рис. 4.4). Момент силы N относительно противоположной крайней точки контура ядра сечения называется ядровым моментом.
Рис. 4.4. Ядро сечения для двутавра
Наиболее опасное расчетное сочетание усилий, дающее максимальный ядровый момент (core moment), необходимо выбрать в табл. 4.1.
Ядровый момент определяется по формуле
(4.4)
Выразив радиус инерции симметричного двутавра через высоту сечения ix = 0,43h, найдем ядровое расстояние:
(4.5)
Задавшись φ=0,8 и подставив его в выражение (4.5), получим:
, (4.6)
здесь h – высота сечения, назначенная по условию (4.2);
M и N – сочетания усилий из табл. 4.1.
Затем находят значение условной гибкости:
(4.7)
где – модуль упругости стали, величина постоянная для любого наименования стали (прил. 25);
Ry – расчетное сопротивление по пределу текучести, принимается по прил. 7 в зависимости от заданного класса стали.
Определим относительный эксцентриситет:
(4.8)
Значение приведённого относительного эксцентриситета:
(4.9)
где η – коэффициент влияния формы сечения, для двутавра на стадии подбора сечения можно принять η ≈ 1,25.
По рассчитанным значениям условной гибкости и приведённого относительного эксцентриситета mef находят значение коэффициента φe по прил. 28.
Необходимо помнить, что значения коэффициента φe увеличены в 1000 раз, то есть φe < 1. Для промежуточных значений выполняют линейную интерполяцию (прил. 2).
Требуемая площадь поперечного сечения колонны Areq из условия обеспечения ее устойчивости в плоскости поперечной рамы [1, (51)]:
(4.10)
где γc – коэффициент условий работы по прил. 10: для колонн общественных зданий γc =0,95.
