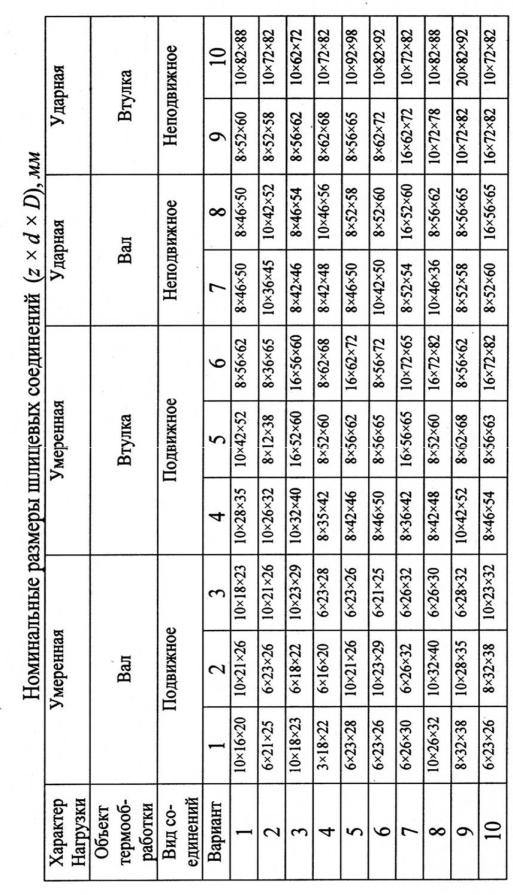

Контрольные вопросы

1.Назовите методы центрирования прямобочных шлицевых соединений и условия применения этих методов.

2.Изобразите шлицевые соединения (один шлиц) при разных методах центрирования.

3.Как обозначаются способы центрирования шлицевого соединения?

4.На схеме полей допусков центрирующих элементов покажите основные отклонения вала и отверстия.

5.Как нормируется точность нецентрирующих элементов шлицевого соединения?

8.2. Расчет допусков и посадок эвольвентных шлицевых соединений

Эвольвентные шлицевые соединения, особенно в тяжелонагруженных механизмах, вытесняют шлицевые прямобочные соединения. Это объясняется повышенной прочностью зубьев эвольвентных шлицевых валов, более высокой технологичностью их изготовления (при заданном модуле шлицы любого размера вала нарезаются при помощи одной червячной фрезы) и высокой точностью центрирования шлицевых соединений.

Цель работы:

1.Научиться расшифровывать условные обозначения шлицевых соединений c эвольвентным профилем деталей на чертежах.

2.Научиться по обозначениям шлицевого соединения и его деталей определять предельные отклонения и предельные размеры всех элементов шлицевых деталей.

Порядок расчета приведен в примере.

Пример расчета

Дано: обозначение шлицевого соединения:

30 ´3´ 78Нf ( ГОСТ 6033 - 80 ) .

Необходимо:

1. В соответствии со стандартом определить размеры и поля допусков элементов шлицевого соединения с эвольвентным профилем зубьев.

2. Вычертить схемы полей допусков зубьев вала и впадины ступицы (втулки).

Последовательность выполнения задания

1. Способ центрирования и назначение соединения.

62

В данном шлицевом соединении центрирование выполнено по боковым сторонам зубьев [S] и [e] с посадкой, составленной из полей допусков 7Н и 8f, которая характеризуется небольшими допусками и достаточным зазором для обеспечения условий смазывания в процессе экс-

плуатации.

Для ширины впадин [e] при EJ = 0; EJe = T – Te; ES = T; для толщины шлица [s] ei = es – T; ese = =Ts – ei. Студент должен вспомнить, что ТД = ES – EJ;

Td = es – ei.

2. Предельные отклонения, допуски и предельные зазоры эвольвентного шлицевого со-

3. Выполняем схемы полей допусков центрирующих элементов эвольвентного шлицевого соединения и эскизы соединения его и его деталей (рис. 26).

Таблица 23

Параметры эвольвентного шлицевого соединения 30•3•7H/8f

Контрольные вопросы

1.Какие поля допусков установлены для нецентрирующих диаметров эвольветных шлицевых соеднений при центрировании:

а) по наружному диаметру; б) по внутреннему диаметру;

в) по боковым поверхностям шлицев.

2.Охарактеризуйте достоинства и недостатки эвольвентных шлицевых соединений.

3.Как осуществляется контроль вала и втулок (ступиц) с эвольвентными шлицами?

63

9.СТАНДАРТИЗАЦИЯ

К1992 году относится начало формирования Государственной системы стандартизации Российской Федерации (ГСС РФ). Ее составляет комплекс взаимосвязанных основополагающих стандартов:

1. ГОСТ Р 1.0-92.ГСС РФ. Основные положения.

2. ГОСТ Р 1.2-92.ГСС РФ. Порядок разработки государственных стандартов.

3. ГОСТ Р 1.4-93.ГСС РФ. Стандарты отраслей, стандарты предприятий и стандарты на- учно-технических, инженерных обществ и других общественных объединений. Общие положения.

4. ГОСТ Р 1.5-92.ГСС РФ. Общие требования к построению, изложению, оформлению и содержанию стандартов.

5. ГОСТ Р 1.8-95.ГСС РФ. Порядок разработки и применения межгосударственных стандартов.

6. ГОСТ Р 1.9-92.ГСС РФ. Порядок маркирования продукции и услуг знаком соответствия государственным стандартам.

7. ГОСТ Р 1.10-92.ГСС РФ. Порядок разработки, принятия, регистрации правил и рекомендаций по стандартизации, метрологии, сертификации, аккредитации и информации о них.

Общие организационно-технические правила проведения работ по стандартизации формы и методы взаимодействия предприятий и предпринимателей друг с другом, с государственными органами управления в России регламентируются ГОСТ Р 1.0-92.ГСС РФ.

Основные принципы стандартизации

Стандартизация как вид деятельности основывается на взаимном стремлении всех заинтересованных сторон, разрабатывающих, изготавливающих и потребляющих продукцию, к достижению согласия по управлению многообразием продукции, ее качеству, экономичности, применимости, совместимости и взаимозаменяемости, ее безопасности для окружающей среды, жизни, здоровья и имущества.

Разработка того или иного стандарта определяется его социальной, технической и экономической необходимостью.

При разработке стандартов учитываются принятые международные и региональные стандарты, правила ЕЭК ООН и других международных организаций.

При этом необходимо обеспечить соответствие требований стандартов нормам законодательства; нормам и правилам органов, выполняющих функции государственного контроля и надзора; оптимальность требований, включаемых в стандарты; комплексность стандартизации взаимосвязанных объектов.

Действующие в стране стандарты периодически обновляются путем замены устаревших требований с целью обеспечения их соответствия современным достижениям науки, техники и технологии, передового отечественного и зарубежного опыта.

Стандарты должны быть пригодны для их применения в целях сертификации. В разрабатываемых стандартах реализуются следующие основные принципы:

а) сбалансированность интересов сторон, разрабатывающих, изготавливающих и потребляющих продукцию;

б) приоритетность разработки стандартов; в) идентичность документов, которые относятся к одному и тому же объекту, как в стра-

не, так и за ее пределами, т.е. обеспечивается их гармонизация; г) системность и комплексность стандартов; д) динамичность развития стандартов; е) эффективность стандартов.

65

Задачи стандартизации

1.Обеспечение взаимопонимания между разработчиками, изготовителями, продавцами и потребителями (заказчиками).

2.Установление оптимальных требований к номенклатуре и качеству продукции в интересах потребителя и государства, в том числе обеспечивающих ее безопасность для окружающей среды, жизни, здоровья и имущества.

3.Установление требований по совместимости (конструктивной, электрической, электромагнитной, программной и др.), а также взаимозаменяемости продукции; согласование и увязка показателей и характеристик продукции ее элементов, комплектующих изделий, сырья и материалов.

4.Унификация на основе установления и применения параметрических и типоразмерных рядов, базовых конструкций, конструктивно-унифицированных блочномодульных составных частей изделий.

5.Установление метрологических норм, правил, положений и требований.

6.Нормативно-техническое обеспечение контроля (испытаний, анализа, измерений), сертификации и оценки качества продукции.

7.Установление требований к технологическим процессам, в том числе для снижения материалоемкости, энергоемкости и трудоемкости, для обеспечения применения малоотходных технологий.

8.Создание и ведение систем классификации и кодирования технико-экономической информации.

9.Нормативное обеспечение межгосударственных и государственных социальноэкономических и научно-технических программ (проектов) и инфраструктурных комплексов (транспорт, связь, оборона, охрана окружающей среды, контроль среды обитания, безопасность населения и т.д.)

10.Создание систем каталогизации для обеспечения потребителей информацией о номенклатуре и основных показателях продукции.

11.Содействие выполнению законодательства Российской Федерации методами и средствами стандартизации.

10. НЕКОТОРЫЕ СВЕДЕНИЯ О СЕРТИФИКАЦИИ

Впервые в современной России понятие «сертификация» было введено в законодательную базу в законе Российской Федерации «О защите прав потребителей». Он был введен в действие Постановлением Верховного Совета РФ №2300/1-7 от 7 февраля 1992г. и пересмотрен в 1996г. (№2 – ФЗ от 9.01.96) и в 1999г. (№212-ФЗ от 17.12.99).

Во вводной части закона «О защите прав потребителей» отмечается, что он «… регулирует отношения, возникающие между потребителями и предпринимателями, устанавливает права потребителей на приобретение товаров (работы, услуг) надлежащего качества, на безопасность их жизни и здоровья, получение информации о товарах (работе, услугах) и их изготовителях (исполнителях, продавцах), просвещение потребителей, государственную и общественную защиту их интересов, объединение в общественные организации потребителей, а также определяет механизм реализации этих прав». В законе приведены основные понятия, которые определяют область его распространения. Существуют международные и национальные правила и процедуры сертификации, после анализа которых можно сделать следующие выводы:

1.Системы сертификации существуют практически во всех цивилизованных странах и имеют целью определить соответствие выпускаемой продукции или оказываемых услуг требованиям национальных и (или) международных стандартов.

2. Сертификация делится на 2 вида: обязательную и добровольную. Обязательной сертификации подвергается продукция или услуги, применение которых может принести вред здо-

66

ровью человека, его имуществу и окружающей среде. Добровольную сертификацию может проходить любая продукция по инициативе изготовителя или исполнителя, на соответствие национальным и международным нормативным документам.

3.Обычной процедурой подтверждения являются испытания продукции на соответствие требованиям национальных и (или) международных стандартов специально аккредитованными лабораториями. После получения положительных результатов уполномоченные органы по сертификации выдают разрешение на право пользования национальным или принятым в данной системе сертификации знаком соответствия и оформляют сертификат соответствия.

4.Сертификация проводится государственными органами или уполномоченными на это независимыми некоммерческими организациями. Услуги уполномоченных исполнительных лабораторий и органов по сертификации оплачиваются заявителями.

5.В некоторых странах, например Германии, изготовитель вправе сам применять на своей продукции знак соответствия, но законодательно вводятся строгие санкции, если маркированная продукция не соответствует национальным требованиям или стандартам.

6.Практически во всех цивилизованных странах наряду с сертификацией продукции введена сертификация систем управления качеством на соответствие стандартам ИСО серии 9000 или EN 29000. Системы управления качеством продукции и услуг, сертифицированные на предприятиях, с большой степенью вероятности обеспечивают выпуск качественной и безопасной продукции.

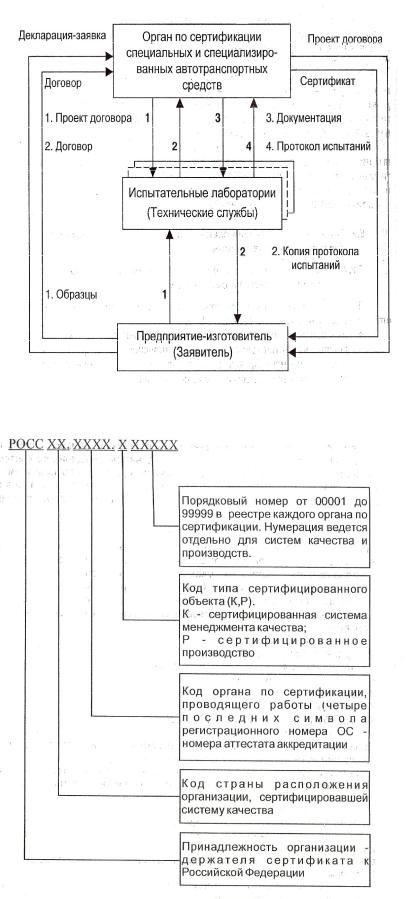

Сертификаты на системы качества и производства имеют свою форму, в качестве примера приведенную на рис.27 и 28. На рис.29-32 – представлена структура регистрационного номера, структура сертификации услуг (на примере автомобильного транспорта и СДМ) и форма сертификата соответствия.

Рис.27. Изображение знаков соответствия в систем ГОСТ РФ

Рис.28. Знак Российской системы калибровки

67

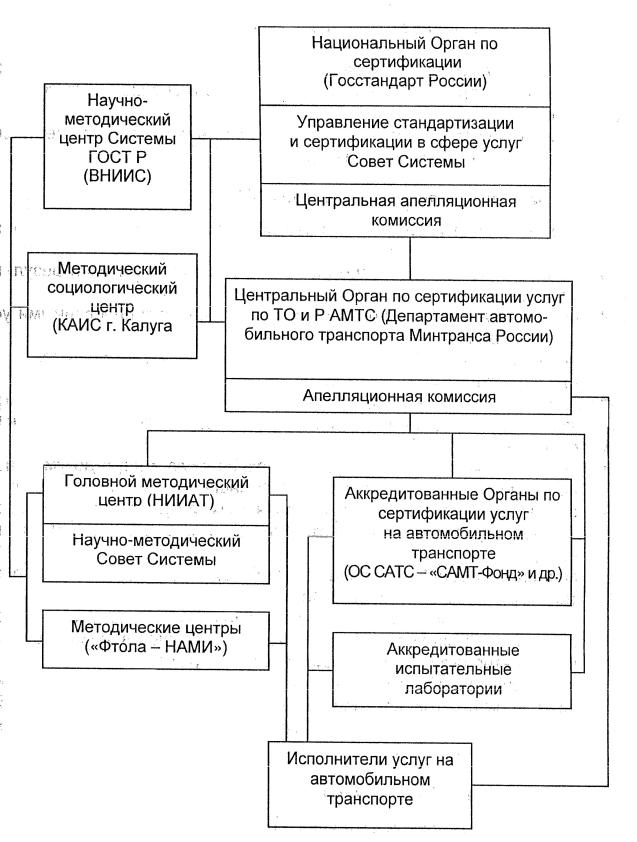

Рис.31. Пример организационной структуры Системы сертификации услуг на автомобильном транспорте

69

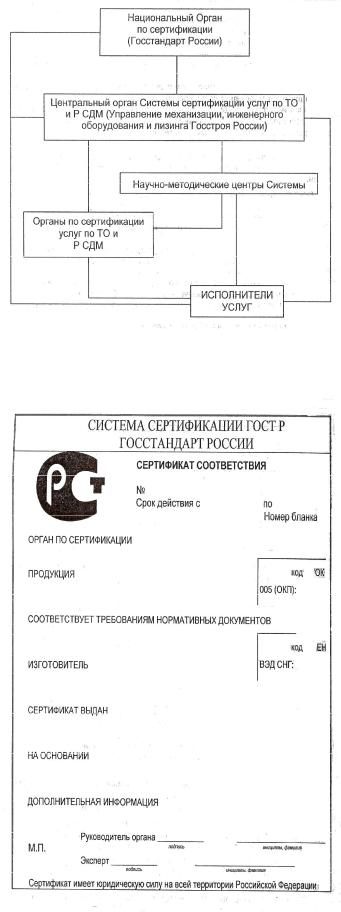

Рис. 31 Организационная структура Системы сертификации услуг по техническому обслуживанию и ремонту строительно-дорожных машин и оборудования (СДМ)

Рис.32. Форма сертификата соответствия
