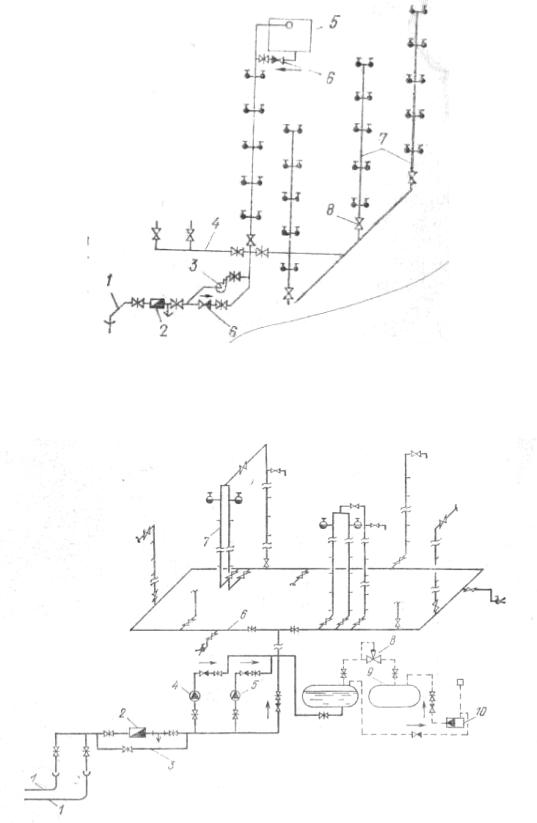

Рис. 1.2. Система водоснабжения здания с водонапорным баком и повысительным насосом:

1 – ввод, 2 – водосчётчик; 3 – повысительный насос; 4 – магистраль; 5 – водонапорный бак; 6 – обратный клапан; 7 – стояки; 8 – арматура

1.3. Система объединённого хозяйственно-питьевого и противопожарного водопровода с повысительными насосами и гидропневматической установкой: 1 – ввод; 2 – водосчётчик; 3 – обводная линия, 4 – хозяйственный насос; 5 – резервный насос; 6 – магистраль;

7 распределительные трубопроводы (стояки); 8 – регулятор давления; 9 – пневматическая установка; 10 – компрессор

41

Рис. 1.4. Система объединённого хозяйственно-противопожарного водопровода с разрывом струи и приёмным резервуаром: 1 – повысительная насосная установка; 2 – приёмный резервуар; 3 – водосчётчик; 4 - ввод

Рис. 1.5. Система внутреннего водопровода с уравнительными водонапорными баками:

1 - ввод; 2- водосчётчик; 3- водонапорный бак холодной воды; 4- водонапорный бак горячей воды; 5- сети холодного и горячего водоснабжения с верхней разводкой; 6 – генератор тепла

42

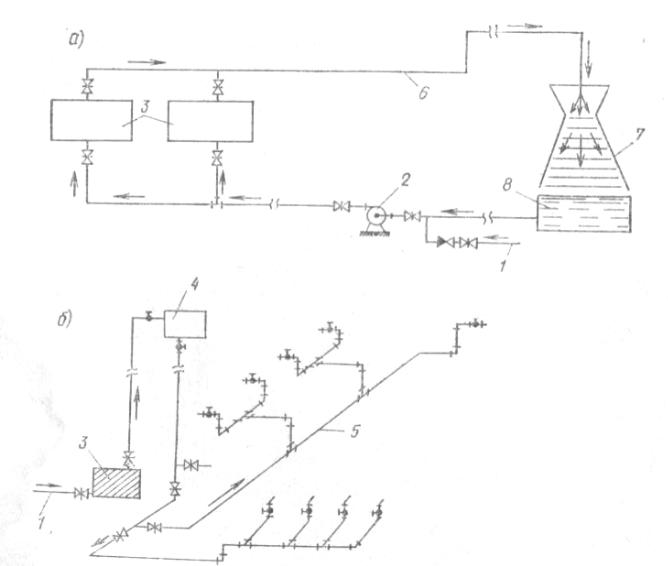

Рис. 1.6. Система внутреннего водопровода производственного назначения: А) оборотная (рециркуляционная);

Б) прямоточная (повторного использования воды);

1 – ввод; 2 – повысительная насосная рециркуляционная установка; 3 – водопотребители; 4 – водонапорный бак;

5 – тупиковая сеть повторного использования воды; 6 – напорная циркуляционная сеть; 7 – градирня; 8 – приёмный резервуар охлаждённой воды

43

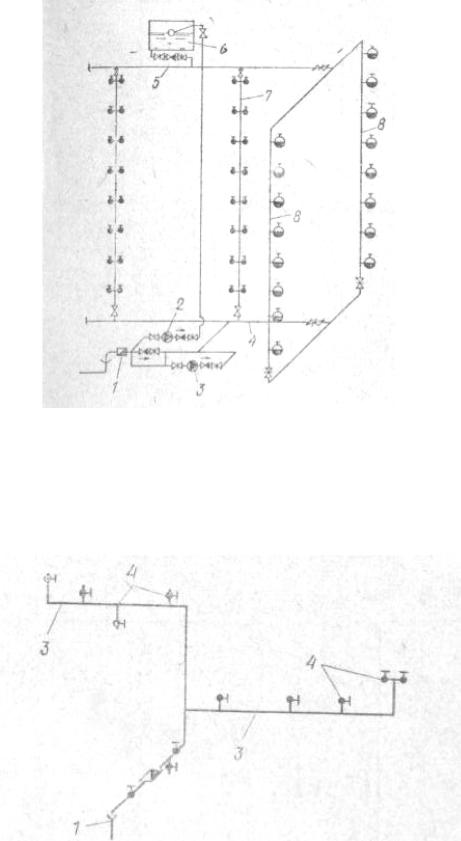

Рис. 1.7. Схема комбинированной водопроводной сети с нижней и верхней разводками магистралей, с вертикальным кольцеванием объединённого хозяйственнопротивопожарного водопровода:

1- водосчётчик; 2 – хозяйственный насос; 3 – пожарный насос; 4 и 5 – нижняя и верхняя магистрали; 6 – водонапорный бак; 7 – распределительная сеть; 8 – вертикальное кольцевание пожарных стояков

Рис. 1.8. Схема водопроводной сети с вертикальной разводкой магистралей и с горизонтальными распределительными трубопроводами:

1- ввод; 2 – хозяйственный насос; 3 – распределительный трубопровод; 4 - подводки

44

Рис. 1.9. Схемы двойных (а) и циркуляционных (б) сетей производственных трубопроводов:

1 – оборудование, цехи и т.п.; 2 – водопроводные сети; 3 – напорная циркуляционная сеть; 4 – самотечная циркуляционная сеть

45

Задание 17. Ответьте на вопрос:

О каких видах водопроводных сетей говорится в тексте?

Задание 18. Прочитайте первый абзац текста, ответьте на вопросы.

1.От чего зависит различная конфигурация водопроводных сетей?

2.Из чего состоят водопроводные сети?

Задание 19. Прочитайте второй абзац текста, ответьте на вопросы.

1.По каким критериям классифицируют водопроводные сети?

2.Какими бывают сети по конфигурации?

3.Какими бывают сети по виду подачи воды?

4.Какими бывают сети по расположению магистральных трубопроводов?

Задание 20. Прочитайте третий абзац текста, ответьте на вопросы.

1.В каких случаях целесообразно предусматривать тупиковые водопроводные сети?

2.В каких зданиях обычно проектируют тупиковые сети или тупиковые участки?

Задание 21. Прочитайте четвёртый абзац текста, ответьте на вопросы.

1.В каких случаях целесообразно предусматривать кольцевые водопроводные сети?

2.Как присоединяют кольцевые сети?

3.В какой плоскости проводят кольцевание сети?

Задание 22. Прочитайте пятый абзац текста, ответьте на вопросы.

1. Из чего состоят комбинированные сети и в каких зданиях их применяют?

Задание 23. Прочитайте шестой абзац текста, ответьте на вопросы.

1.Где размещают магистральные трубопроводы с нижней разводкой?

2.При каком условии трубопроводы утепляют?

Задание 24. Прочитайте седьмой и восьмой абзацы текста, ответьте на вопросы.

1.Когда применяют двойные сети?

2.Чем отличаются циркуляционные сети?

Задание 25. А. Познакомьтесь с грамматическим комментарием.

46

Обратите внимание! В текстах научного стиля часто встречаются такие синтаксические конструкции, когда формы существительных в родительном падеже следуют от дна за другой (так называемые цепочки родительных падежей), например: Система водоснабжения – это комплекс инженерных сооружений для забора воды, её очистки, хранения и подачи к потребителям; Для технологических нужд предприятия требуется наибольшее количество воды питьевого качества; Схема водоснабжения населённого пункта зависит прежде всего от вида источника водоснабжения; Для оценки обеспеченности необходимого напора в наружной водопроводной сети строят пьезометрическую линию.

Б. Найдите в 6 – 7 абзацах текста предложения с цепочками родительных падежей.

Задание 26. Прочитайте текст ещё раз, вспомните лексику текста. Подберите к существительным прилагательные, согласуйте их.

Существительные: арматура, бесперебойность, водопровод, конфигурация, надёжность, плоскость, подполье, помещение, прибор, работы, разводка, сети, требования, трубопровод, устройство, участок.

Прилагательные: водопроводный, водоразборный, вертикальный, верхний, внутренний, горизонтальный, двойной, кольцевой, комбинированный, магистральный, напорный, неотапливаемый, противопожарный, различный, распределительный, ремонтный, самотёчный, технический, тупиковый, циркуляционный.

Задание 27. Составьте назывной план текста.

Задание 28. Передайте информацию текста с опорой на план.

Задание 29. Выберите правильный вариант.

1.Водопроводной сети имеют различную конфигурацию в зависимости

…расположения водоразборных приборов, … назначения здания,

технологических и противопожарных требований. а) из б) с в) от г) до

2. По конфигурации сети бывают … а) тупиковых, кольцевых и комбинированных

б) тупиковым, кольцевым и комбинированным в) тупиковыми, кольцевыми и комбинированными

3. В водопроводных сетях также есть подводки … водоразборной аппаратуре.

47

а) в б) к в) на г) для

4.По расположению сети бывают… горизонтальной и вертикальной разводкой. а) из б) с в) от г) до

5.По виду подачи воды сети делятся … циркуляционные и двойные.

а) через б) по в) от г) на

6.Отдельные участки сети отключают … ремонтных работ. а) на б) для в) от г) до

7.Тупиковые сети проектируют практически … всех зданиях. а) во б) для в) от г) до

8.Кольцевые сети присоединяют двумя вводами … участку наружного водопровода.

а) в б) к в) от г) до

9. Комбинированные сети устраивают в зданиях … большим разбросом водоразборных устройств.

а) при б) от в) с г) до

10. Трубопроводы в неотапливаемых помещениях утепляют … температуре воздуха ниже – 2°С .

а) при б) от в) на г) до

48

11. Двойные сети рассчитывают … пропуск одинаковых расчётных расходов воды.

а) из б) от в) на г) до

12. Напорные и самотёчные участки рассчитывают … . а) различных методов б) различным методам в) различных методах г) различными методами

Тема 5. ВОДОПРОВОДНАЯ СЕТЬ ВЫСОТНЫХ ЗДАНИЙ

Грамматика: выражение объектных отношений в простом предложении, определительных и условных отношений в простом и сложном предложениях; образование отглагольных существительных с помощью суффикса -аци- и прилагательных с помощью суффиксов -н-, -онн-, -ическ- (повторение).

Задание 1. Обратите внимание на слова и словосочетания, которые встретятся вам в тексте. Сделайте перевод незнакомых слов, запомните их значения.

1) высотный (-ая, -ое, -ые) высотное здание

зона

гидростатика гидростатический (-ая, -ое, -ие) превышать – превысить что? допускать – допустить что? допустимый (-ая, -ое, -ые)

допустимая величина назначать – назначить что?

2)предусматривать – предусмотреть что? размещать – разместить что? магистральный трубопровод водопроводный бак гарантийный (-ая, -ое, -ые)

гарантийный (минимальный) напор присоединять – присоединить что присоединение чего?

3)последующий (-ая, -ее, -ие) последующая зона

повысительный насос

49

производиться чем? размещённый (-ая, -ое, -ые) размещение

обслуживать – обслужить кого? что? обслуживающий (-ая, -ее, -ие) обслуживание последовательный (-ая, -ое, -ые) усложняться – усложниться требоваться надёжный (-ая, -ое, -ые) звукоизоляция эксплуатация

увеличиваться - увеличиться

4)централизованно

подвал параллельный (-ая, -ое, -ые)

5)рекомендовать что? рекомендуется + инф.

предусматривать – предусмотреть что? рекомендуется предусматривать

подключать – подключить что? подключённый (-ая, -ое, -ые) уравнительный (-ая, -ое, -ые)

уравнительный бак

Задание 2. Подберите к выделенным словам антонимы. Запишите антонимичные пары и запомните их.

Соединённые участки сети, максимальный напор, соединение,

присоединение, внутренний водопровод, расходы на эксплуатацию

увеличиваются, обслуживание усложняется, температура повышается.

Задание 3. А. Образуйте от глаголов существительные. Образец: демонстрировать → демонстрация.

Эксплуатировать, изолировать, циркулировать, классифицировать.

Б. Образуйте от словосочетаний сложные существительные.

Изолировать звук, изолировать шум, изолировать пар, изолировать тепло.

В. Как вы понимаете значения данных слов?

Электроизоляция, гидроизоляция.
