это дает возможность произвольного размещения видов в чертеже.

Для того чтобы отключить проекционную связь вида, следует:

1. Выделите вид, щелкнув левой кнопкой по габаритной рамке вокруг вида. Признаком выделения вида является наличие вокруг него подсвеченной габаритной рамки.

Рис.24. Окно для выбора стандартных видов

2.Поместите курсор внутрь рамки, нажмите правую кнопку мыши для вызова контекстного меню (рис.25).

3.Вызовите из контекстного меню вида команду Параметры вида (рис.26). Отключите кнопку Проекционная связь.

Возможно отключение проекционной связи с помощью одноименной кнопки на панели Параметры вида

(рис.26)

Все виды связаны с моделью: изменения в модели приводят к изменению изображения в ассоциативном виде. При открытии чертежа, содержащего ассоциативные виды

19

детали, система проверяет соответствие формы и размеров детали изображению, имеющемуся в видах. Если это соответствие нарушено, то виды, требующие перестроения, будут отображаться в чертеже перечеркнутыми.

Рис.25. Контекстное меню вида

Рис.26. Панель Параметры вида

Появляется диалог с запросом: "Изменена модель, отображаемая в чертеже. Перестроить чертеж?". Вы можете немедленно перестроить чертеж, нажав кнопку Да диалога. Изображение детали будет перерисовано в соответствии с ее текущей конфигурацией. Нажав кнопку Нет, можно отложить перестроение. Диалог исчезнет. Вы можете перестроить чертеж в любой момент работы с ним, для

этого нажмите кнопку

Перестроить на панели Вид.

При построении видов изобразим невидимый контур

отверстия, используя

переключатель, управляющий



20

отрисовкой невидимого контура и расположенный на

панели Линии (рис.27).











Рис.27. Панель Линии

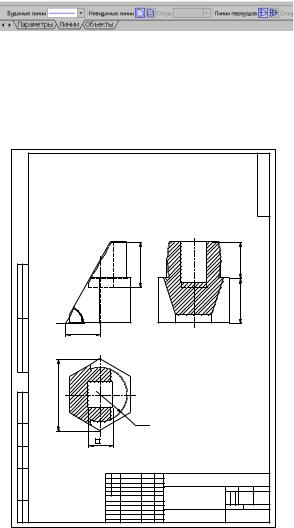

На готовом чертеже нанести размеры, фигуру сечения

заштриховать, заполнить основную надпись. Пример

выполненной графической работы изображен на рис.28.











3.00.02











ÊÃ.0





50



40



åì .











ðèí











Ï åðâ. ï







50





6











0











Å











40









ðàâ. ¹











Ñï













80









äàò à











äï . è











Ï î



Æ60

















äñáë.











â. ¹

30









Èì









â. ¹











èì











çàí .











Â











äàò à





ÊÃ.03.00.02



è







äï .







Ëèò .

Ì àððà Ì àðøò àá

Ïî

Èçí . Ëèðò

¹ äî êñí . Ï î äï . Äàòà







Разраб.

Èâàì î â

Уречем м о е гео н ет ричерко е



1:1

ï î äë.

ò åëî



Ï ðî â.

Ñèäî ðî â





Õ.êî ì ò ð.



Ëèðò

Ëèðò î â

¹









ÀÃÍ È

Èì â.

Í .êî ì ò ð.











Ãðñï ï à 1511

Óòâ.











Êî ï èðî âàë

Ôî ðí àò A3

Рис. 28. Образец расчетно-графической работы



«Усеченное геометрическое тело»

21

Лабораторная работа №3

Основные типы двумерных графических примитивов и операции с ними

Цель работы: изучить приемы твердотельного моделирования в системе КОМПАС-3D V7; освоить построение ассоциативных чертежей геометрических тел.

Задание на лабораторную работу:

По индивидуальным вариантам построить твердотельную модель усеченного геометрического тела; на листе формата А3 построить три вида усеченной модели.

Оформление отчета

Отчет выполняется в формате А4 с титульным листом согласно ГОСТ. Основной текст отчета должен содержать: название лабораторной работы, задание, цель, краткие теоретические сведения, ход выполнение работы и выводы. В отчет должны быть включены иллюстрации особенностей выполнения задания, а также не менее пяти скриншотов промежуточных построений чертежа (по каждому заданию). Каждое ключевое действие (использование новой для вас команды меню, использование нового инструмента) отражайте в отчете с помощью соответствующего скриншота.

Графические задания

22

Æ30

a

À

Æ70

60

51

30 20

Æ40



Параметры



Варианты







№1



№7





А

40



50





α

600



500







23







Æ30

a

À

Æ50

50

30 20

70

Параметры



Варианты



№2



№8

А

35



40

α

600



500



24





40

30

30

a

À

Æ70

Æ50



Параметры



Варианты





№3



№9



А

40



45



α

600



500





25





60

40

35

a

25

À

Æ35

Æ7 0



Параметры



Варианты





№4



№10



А

40



30



α

550



500











26

a

À

40

25 35

Æ40

Æ0 5

70

Параметры



Варианты



№5



№11

А

35



40

α

550



500

27

Æ40

30

40

35

a

À

Æ60

Æ70

Параметры



Варианты



№6



№12

А

40



30

α

550



650
