Приложение 2 Номенклатура логических микросхем, входящих в серии ттл
Обозначение в справочниках |
Обозначение по де Моргану |
Обозначение по ANSI |
Функция |
Количество входов в элементе / кол-во элементов в корпусе |
|||
2 / 4 |
3 / 3 |
4 /2 |
8 / 1 |
||||
|
|
|
Y12 НЕ |
ЛН1, ЛН2 () – 1/6 |
|||
|
|
|

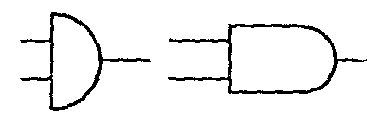

Y1 И / НЕ-ИЛИ-НЕ |
ЛИ1 ЛИ2()
|
ЛИ3, ЛИ4 () |
ЛИ6 |
– |
|
|
|

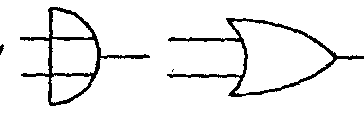

Y7 ИЛИ НЕ-И-НЕ |
ЛЛ1 |
– |
– |
– |
|
|
|

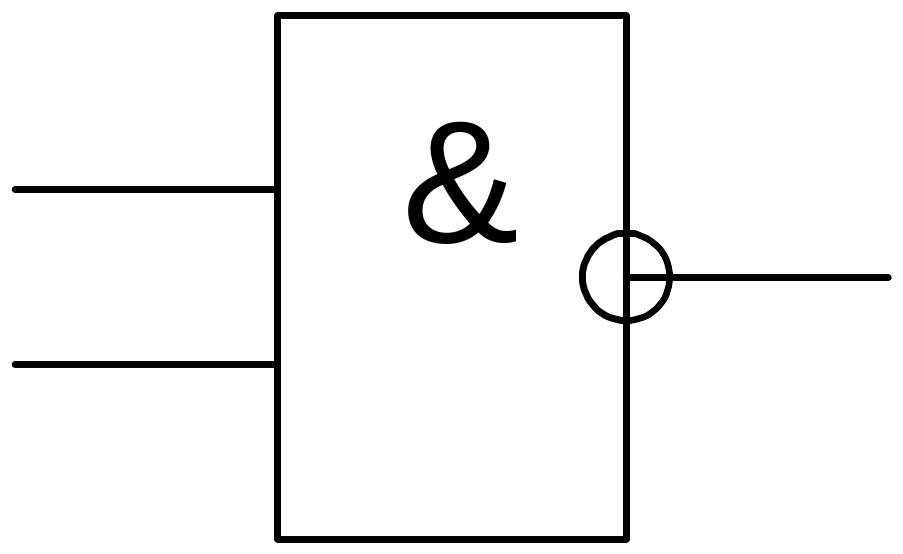

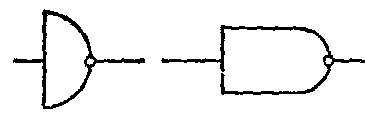

Y14 И-НЕ НЕ -ИЛИ |
ЛА3 |
ЛА4 |
ЛА1 ЛА6 () ЛА7 () |
ЛА2 |
|
|
|
Y8 ИЛИ-НЕ |
ЛЕ1 |
ЛЕ4 |
– |
– |
|
— |
|

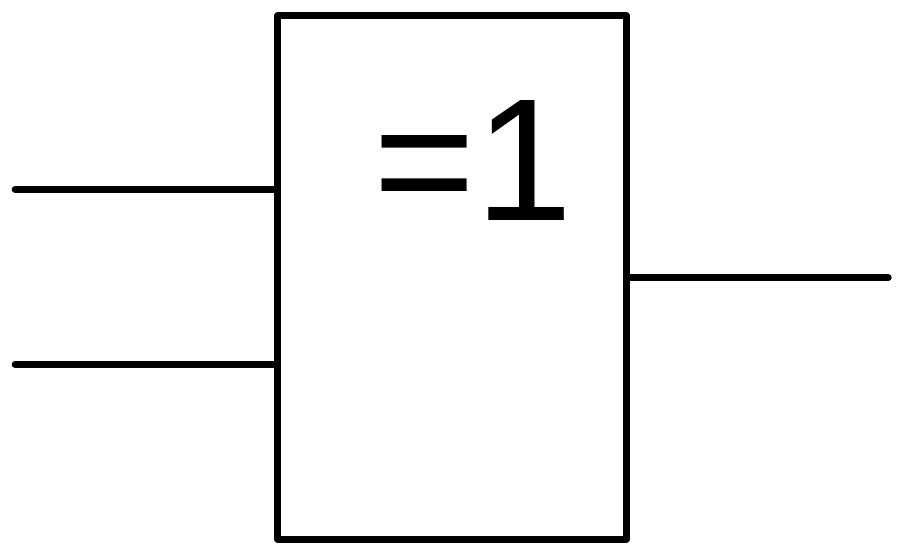

Y6 Исключающее ИЛИ |
ЛП5 ЛП12 () |
– |
– |
– |
Приложение 3 Зарубежные аналоги микросхем, используемых в цикле лабораторных работ
К555ИВ1.КМ555ИВ1 |
SN74LS148N, SN74LS148J |
К555ИД4, КМ555ИД4 |
SN74LS155N, SN74LS155J |
К555ИД7 |
SN74LS138N |
К555ИЕ7 |
SN74LS193N |
К555КП7 |
SN74LS151N |
К555ЛА1, КМ555ЛА1 |
SN74LS20J, SN74LS20N |
К555ЛА2, КМ555ЛА2 |
SN74LS30J, SN74LS30N |
К555ЛА3, КМ555ЛА3 |
SN74LSO0J, SN74LS00N |
К555ЛА4, КМ555ЛА4 |
SN74LS10J, SN74LS10N |
К555ЛА6, КБ555ЛА6-4 |
SN74LS40N |
К555ЛЕ1.КМ555ЛЕ1 |
SN74LS02J, SN74LS02N |
К555ЛЕ4, КМ555ЛЕ4 |
SN74LS27J, SN74LS27N |
К555ЛИ1, КМ555ЛИ1 |
SN74LS08J, SN74LS08N |
К555ЛЛ1, КМ555ЛЛ1 |
SN74LS32J, SN74LS32N |
К555ЛН1, КМ555ЛН1 |
SN74LS04J, SN74LS04N |
К555ЛП5, КМ555ЛП5 |
SN74LS86N, SN74LS86J |
К555ТВ6 |
SN74LS107N |
К555ТВ9 |
SN74L.S112N |
К555ТЛ2, КМ555ТЛ2 |
SN74LS14J, SN74LS14N |
К555ТМ2, КМ555ТМ2 |
SN74LS74J, SN74LS74N |
К555ТМ7, КМ555ТМ7 |
SN74LS75N, SN74LS75J |
К555ТМ8, КМ555ТМ8 |
SN74LS175N, SN74LS175J |
К555ТМ9, КМ555ТМ9 |
SN74LS174N, SN74LS174J |
К555ТМ10 |
— |
К555ТР2, КМ555ТР2 |
SN74LS279N, SN74LS279J |
Библиографический список
1. Чертежи схем: учеб. пособие / М.И. Герасимов, Д.А. Ефремов, Е.К. Лахина, C.C. Ревнев, В.Н. Семыкин, И.В. Ткачев. Воронеж: ВГТУ, 2007.
2. Евстифеев А.В. Микроконтроллеры AVR семейств Tiny и Mega фирмы «ATMEL» / А.В. Евстифеев. М.: Додэка-ХХI, 2004.
3. Угрюмов Е.П. Цифровая схемотехника / Е.П. Угрюмов. СПб.: БХВ – Санкт-Петербург, 2000.
4. Новожилов О.П. Основы цифровой техники: учеб. пособие / О.П. Новожилов. М.: ИП РадиоСофт, 2004.
5. Пухальский Г.И. Проектирование цифровых устройств / Г.И. Пухальский, Т.Я. Новосельцева. СПб.: Лань, 2012.
6. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: справочник. / А.В. Нефедов. М.: РадиоСофт, 2001. Т.5
7. Шило В.Л. Популярные цифровые микросхемы / В.Л. Шило. М.: Радио и связь, 1989.
8. Вениаминов В.Н. Микросхемы и их применение: справоч. пособие / В.Н. Вениаминов, О.Н. Лебедев, А.И. Мирошниченко. М.: Радио и связь, 1989.
9. Аванесян Г.Р. Интегральные микросхемы ТТЛ, ТТЛШ: справочник / Г.Р. Аванесян, В.П. Левшин. М.: Машиностроение, 1993.
10. Лебедев О.Н. Изделия электронной техники. Цифровые микросхемы. Микросхемы памяти. Микросхемы ЦАП и АЦП: справочник / О.Н. Лебедев, А.И. Мирошниченко, В.А. Телец. М.: Радио и связь, 1994.
