3.1.3.2. Основное меню
В целом КЭ пакет COSMOSWorks обладает интуитивно понятным конструктору меню и назначение его пунктов не требует специального детального изучения этого вопроса.
Следует лишь отметить, что основное меню КЭ пакета COSMOSWorks располагается в строке меню программы SolidWorks (см. рис. 39).
Рис. 39. Основное меню КЭ пакета COSMOSWorks
Это меню предоставляет пользователю доступ к следующим возможностям пакета COSMOSWorks (см. рис. 10). Здесь основными являются следующие пункты:
упражнение;
параметры;
контакты/зазоры;
блок импорта/экспорта.
В пункте меню упражнение необходимо задать следующие начальные параметры решения задачи:
имя упражнения;
тип анализа;
тип сетки.
3.1.3.3.Подготовка данных
Следующим этапом подготовки данных является выбор и задание свойств материала детали или деталей входящих в сборку (см. рис. 40).
Для задания материала необходимо знать и ввести в программу следующие его свойства:
модуль упругости;
Рис. 40 Назначение пунктов основного меню КЭ пакета COSMOSWorks
коэффициент Пуассона;
модуль сдвига;
массовая плотность;
предел прочности при растяжении;
предел прочности при сжатии;
предел текучести;
коэффициент теплового расширения;
Рис. 41 Задание свойств материала детали
теплопроводность;
удельная теплоемкость.
Обычно перед использованием КЭ пакетов эти свойства для различных материалов с помощью специальных средств, предоставляемых КЭ пакетом, заносятся в базу данных. Далее, после выбора материала следует задать ограничения по перемещениям модели в соответствии с требованиями прил.3. Для выполнения этого используются следующие команды пункта Нагрузка/Ограничение:
ограничение;
сжатие;
сила;
сила тяжести;
центробежная;
дистанционная нагрузка;
рабочая нагрузка;
жесткая связь;
температура.
Так, результатом наложения ограничений по перемещениям может стать картина, показанная на рис. 42, где зелеными стрелками указаны закрепленные грани.
Теперь можно рассматривать задачу определения напряженно-деформированного состояния (НДС) двух сопряженных тел под нагрузкой. И чтобы начать такой анализ завершающим этапом подготовки данных является выбор поверхностей приложения нагрузки, задание ее типа и величины.
Для этого в КЭ COSMOSWorks предусмотрена специальная подпрограмма, вызываемая по щелчку по кнопке «Сжатие» - , после которого появиться диалог (см. рис. 43), в котором будет предложен выбор поверхностей приложения нагрузки.
После выполнения требований этого диалога и щелчка по кнопке в препроцессоре появиться следующая картина (см. рис. 44).

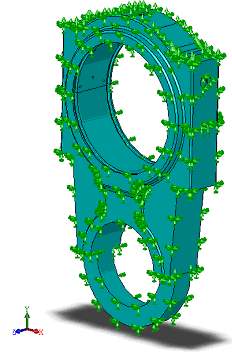

Рис. 42. Наложение ограничений |

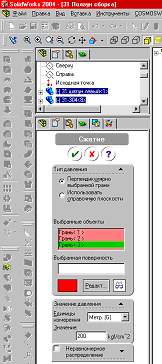

Рис. 43. Диалог Сжатие |

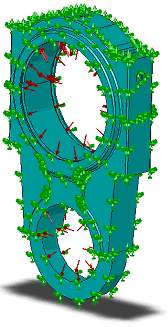

Рис. 44. Результат наложения ограничений и нагрузки |
3.2. Запуск программ расчета
Для запуска подготовленных данных на расчет достаточно выполнить щелчок левой кнопкой мыши по иконке «Выполнить» - .
После щелчка появиться диалоговое окно хода процесса анализа (см. рис. 45).
Рис. 45. Расчет
