3. Описание лабораторной установки

В состав лабораторного стенда (рис. 4) входят блок питания БП, генератор синусоидального напряжения. G, индукционный сенсор угловых смещений Д1, индукционный сенсор линейных перемещений Д2, кинематическая передача К1 регулировки угла электропроводящей поверхности, кинематическая передача К2 регулировки линейного перемещения измерительной обмотки Д2. Выход G соединен с гнездами Х₁ Х₂ на лицевой панели стенда.

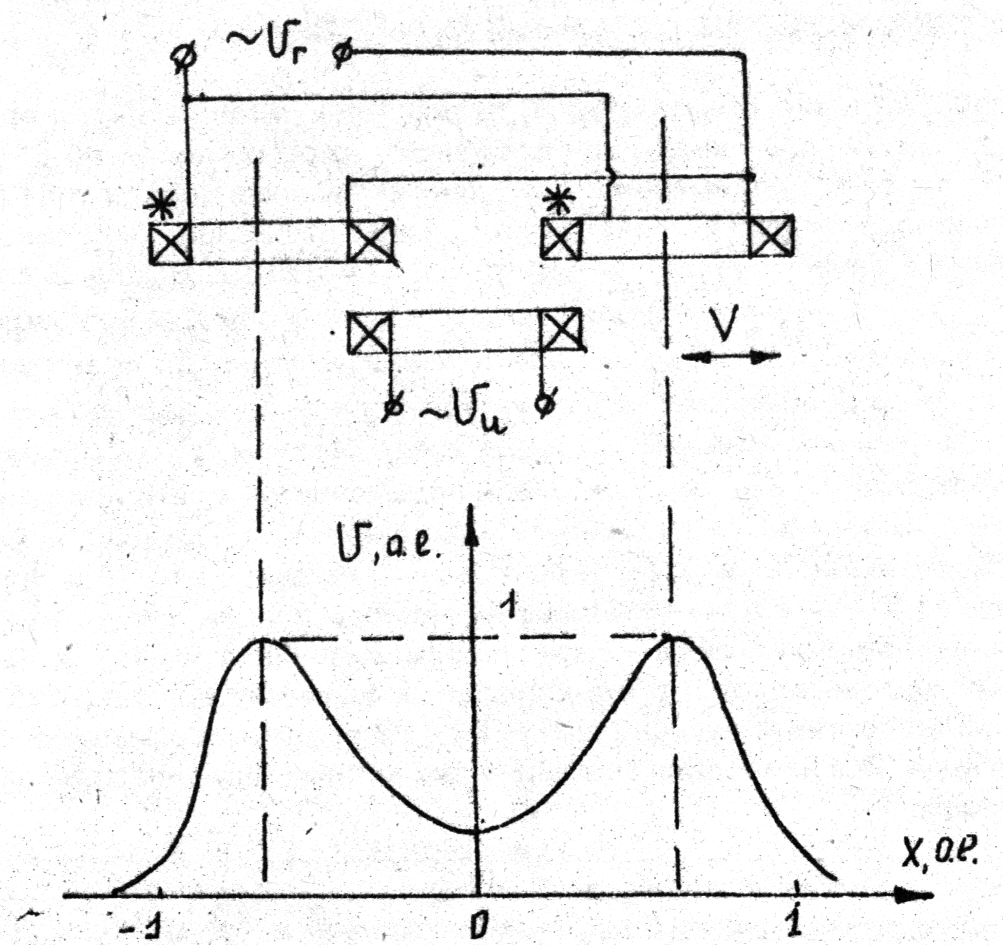

Рис. 2. Датчик с согласным включением обмоток

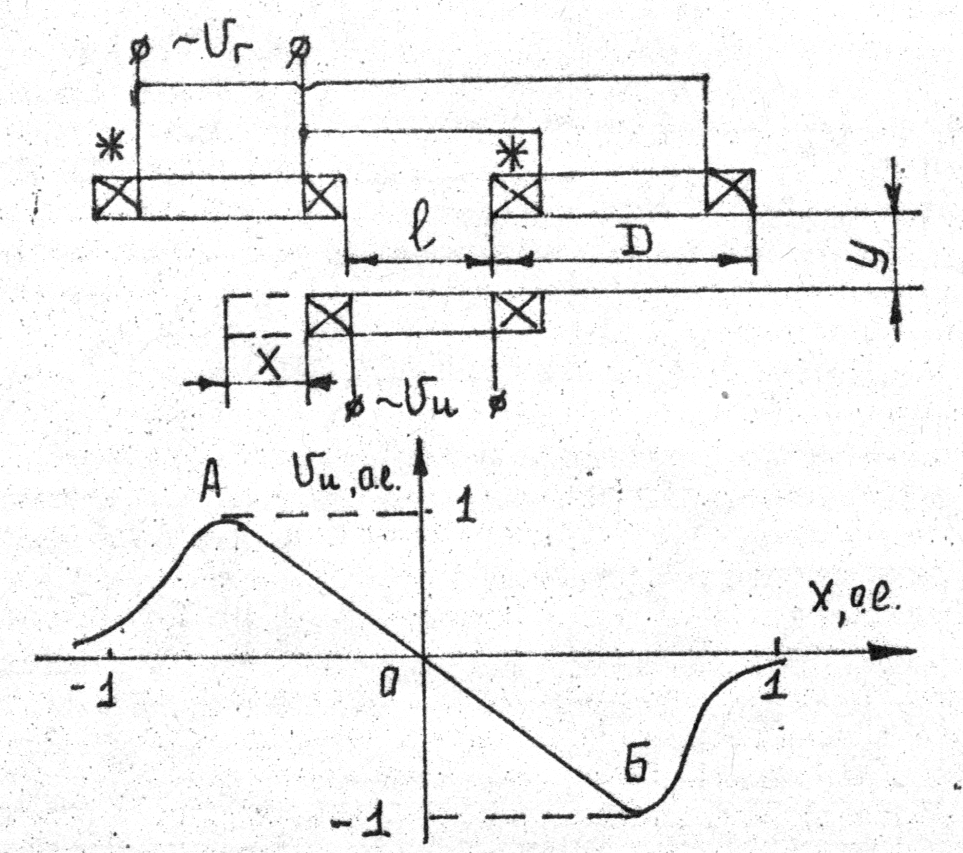

Рис. 3. Датчик положения с встречным включением обмоток

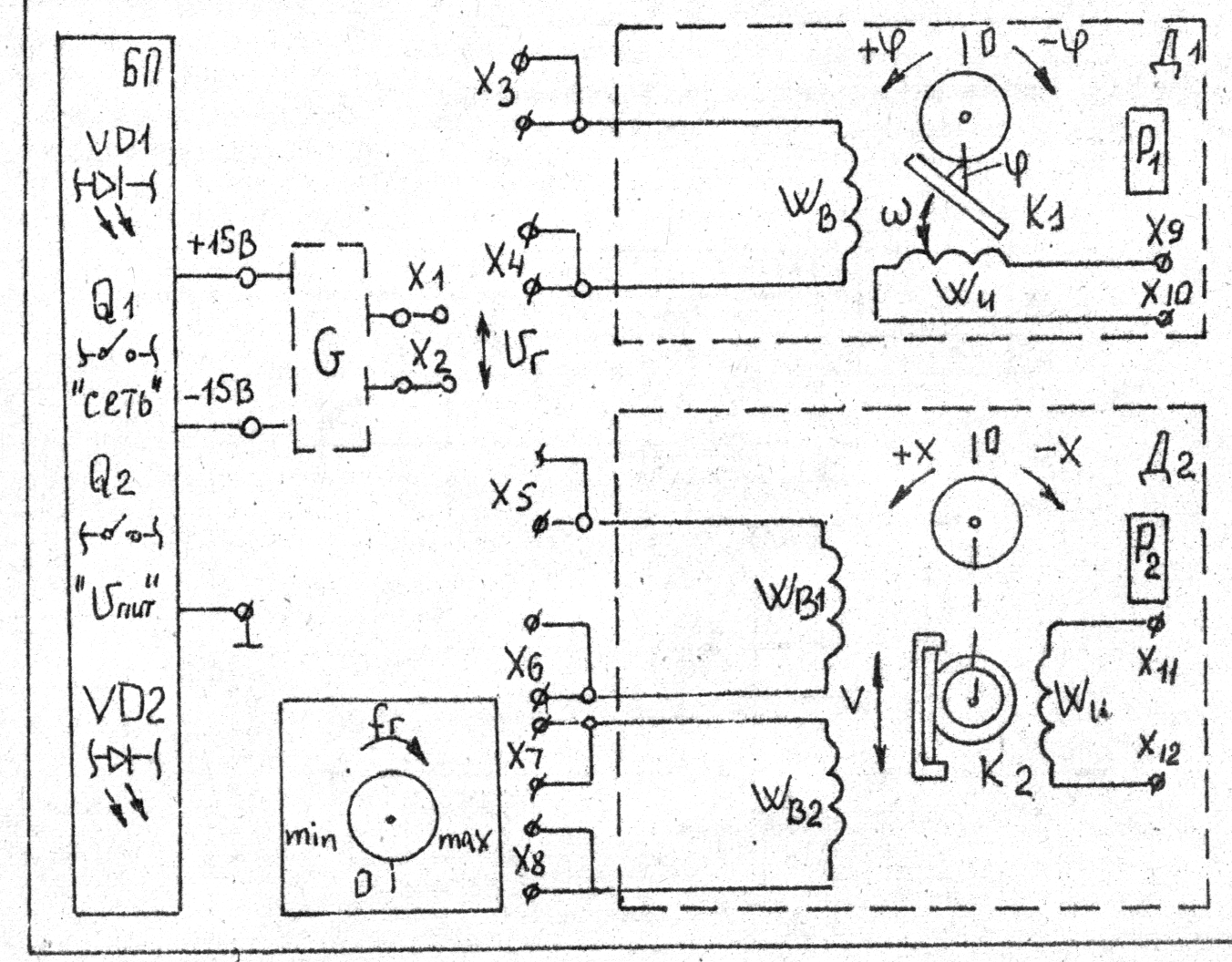

Рис. 4. Схема лабораторного стенда

Выводы обмотки возбуждения Д1 соединены с гнездами Х₃, Х₄. Выводы обмоток возбуждения Д2 соединены с гнездами Х₅ –Х₈, на которых помечены начала катушек для выбора варианта соеди­нения (согласное, встречное). Выводы измерительных обмоток Д1, Д2 соединены соответственно с гнездами Х₉, Х₁₀, Х₁₁, Х₁₂. Стенд подключается к сети при помощи переключателя Q1. О включении сигнализирует светодиод VD1. Питание к G подается от стабилизированного источника постоянного напряжения 15 В при помощи переключателя Q2, Ручка для регулирования частоты напряжения с выхода G размещена на лицевой панели стенда. Регулирование величин угловых и линейных перемещений осуществляется в относительных единицах пропорционально количеству делений на соответствующей шкале Р1, Р2 от ручек, размещенных на лицевой панели стенда. Все измерения электрических величин осуществляются при помощи осциллографа.

4. Предварительное задание

1. Предложить и теоретически обосновать план эксперимента для получения статических характеристик и индукционного датчика угловых смещений (ИДУС)

2. Привести выражения для оценки линейности чувствительности ИДУС.

3. Изобразить качественный вид зависимостей фазы напряжения измерительной обмотки ИДУС при изменении угла пластины по часовой стрелке (рис. 4). Пояснить, будет ли зависеть от частоты тока обмотки возбуждения Д1.

4. Предложить и теоретически обосновать план эксперимента для получения статических характеристик индукционного датчика линейных перемещений (ИДЛП), чувствительного к направлению движения.

4.5. Привести выражение, позволяющее количественно определить параметр «дальнодействие» ИДЛП. Предложить план эксперимента по исследованию зависимости дальнодействия от конструктивных параметров ИДЛП.

5. Рабочее задание

5.1. Снять зависимости и ИДУС при различных значениях f_r, установленных вариантом задания.

5.2. Рассчитать коэффициенты нелинейности полученных характеристик, определить абсолютные значения амплитудной и фазовой погрешностей ИДУС.

5.3. Снять зависимости ИДЛП с согласным и встречным включением обмоток возбуждения при различных значениях f_r, установленных вариантом задания.

5.4. Рассчитать коэффициент нелинейности полученных характеристик, определить уровень остаточного напряжения измерительной обмотки для схемы с согласным включением обмоток и значение абсолютной погрешности для схемы с встречным включением обмоток.

5.5. Получить зависимости дальнодействия ИДЛП от частоты f_r, провести соответствующие измерения для определения зависимостей дальнодействия от параметров у и l.
