3. Методы расчетов диффузионных структур
При проведении расчетов диффузионных структур решают два основных типа задач: определение профиля распределения концентрации примеси на основании заданного технологического режима {прямая задача) и определение режима процесса диффузии на основании параметров конечного распределения примеси в структуре (обратная задача). Рассмотрим примеры решения прямых задач.
Расчет распределения примеси в случае двухстадийной диффузии. Как отмечалось, особенностью диффузии в планарной технологии является разбиение ее на две стадии. Стадия загонки примеси осуществляется в течение короткого времени t1 при постоянной поверхностной концентрации С01 Введенное при загонке количество примесных атомов N (ат/см2) служит источником диффузанта при последующей разгонке в течение времени t2 с изменяющейся во времени поверхностной концентрацией:
.
Для построения профиля распределения примеси в случае двухстадийной диффузии необходимо знать температуры и длительности загонки и разгонки. Температура Т1 задает коэффициент диффузии примеси D1 и поверхностную концентрацию С01 определяемую предельной растворимостью примеси.
Поверхностная плотность атомов примеси, введенной на стадии загонки, определяется интегрированием распределения примеси:
. (10)
Распределение примеси после стадии разгонки определяется выражением
. (11)
Пример 1. Построить профиль распределения примеси и определить глубину залегания р-n-перехода в случае двухстадийной диффузии фосфора в кремний с электропроводностью р-типа с удельным сопротивлением 10 Ом∙см, проводимой в режиме: T1=1050°С, t1 = 10 мин, T2 = 1150° С, t2 = 2 ч.
Определим С01. Пользуясь рис. А, найдем, что для T=1050°С предельная растворимость фосфора в кремнии составляет 1,2 • 1021 см-3. Принимаем С01, = 1,2•1021 см-3.
Определим D2. С помощью рис. 2,а для T=1050°С найдем, что D2 = 2,5∙10-14 см2/с.
Вычислим N:
Определяем D2. С помощью рис. 2, а для T=1150°C найдем, что D2 = 4∙10-13 см2/с.
Построим кривую распределения:
Профиль распределения концентрации фосфора после разгонки показан на рис. 3. Для сравнения там же приведена кривая распределения фосфора после стадии загонки:
Определяем глубину залегания р-n-перехода. Согласно формуле (2).
Значение концентрации примеси в исходной пластине найдем с помощью кривой р=f(с) на рис. В: для рν = 10 Ом-см Св= 1,2∙1015 см-3. Тогда
Расчет по упрощенной формуле (4) дает:
что достаточно близко к точному значению.
Рис. 3. Расчетные профили распределения фосфора после загонки (1) и разгонки (2)
Расчет распределения примеси при диффузии из слоя конечной толщины. Рассмотренный пример 1 наглядно показывает, что при выполнении условия D1t2<D2t2 (1,5∙10-11<2,88∙10-9) форма профиля распределения примеси на стадии загонки не влияет на профиль распределения после разгонки, ибо глубины залегания этих распределений несопоставимы. Если условие D1t2<,D2t2 не выполняется, то глубина диффузии на стадии разгонки сравнима с глубиной диффузии на стадии загонки, поэтому нельзя считать, что разгонка осуществляется из бесконечно тонкого слоя с ограниченным содержанием примеси. В этом случае получается комбинированное распределение, определяемое решением уравнения Фика для диффузии из слоя конечной толщины:
(12)
где у — переменная интегрирования;
Поверхностная концентрация после стадии разгонки С02 = С(х=0, t1, t2)
.
Интеграл (12) вычислен и табулирован для различных а и z (табл. 1).
Таблица 1
z/a |
0,1 |
0,3 |
0,5 |
1,0 |
2,0 |
3,0 |
5,0 |
0,1 |
0,09015 |
0,07376 |
0,06035 |
0,03655 |
0,01340 |
0,00491 |
0,00066 |
0,3 |
0,26295 |
0,21403 |
0,17422 |
0,10416 |
0,03725 |
0,01333 |
0,00174 |
0,5 |
0,41626 |
0,33557 |
0,27058 |
0,15812 |
0y05419 |
0,01866 |
0,00224 |
0,7 |
0,54464 |
0,43340 |
0,34515 |
0,19596 |
0,06398 |
0,02120 |
0,00242 |
0,9 |
0,64829 |
0,50812 |
0,39903 |
0,21979 |
0,06867 |
0,02213 |
0,00245 |
1,5 |
0,84509 |
0,63065 |
0,47586 |
0,24431 |
0,07141 |
0,02247 |
0,00246 |
3,0 |
0,99920 |
0,68698 |
0,49825 |
0,24708 |
0,07147 |
0,02247 |
0,00246 |
5,0 |
1,02843 |
0,68892 |
0,49843 |
0,24709 |
0,07147 |
0,02247 |
0,00246 |
Пример 2. Рассчитать распределение примеси для двухстадийной диффузии фосфора в кремний, проводимой в режиме: T1=1250°C, t1 = 10 мин, Т2 = 1150° С, t2=2 ч. Определить глубину залегания р-n-перехода.
1. С помощью рис. 2,а определим коэффициенты диффузии фосфора в кремнии: D1 = 4∙10-12 см2/с, D2=4∙10-13 см2/с.
2. Так как D1t1 = 4∙10-12∙10∙60=2,4∙10-9≈ D2t2=4 10-13∙2∙60∙60 = 2,88 10-9 см2, то следует использовать формулу (12).
3. Определим а и z:
Определим поверхностную концентрацию после разгонки. Согласно кривой С=f(T) на рис. А, при T, = 1250°С C01=l,2∙1021 см-3.
Поверхностная концентрация после разгонки
6. Построим распределение. Пользуясь табл. 1, зададим значения z=0,1, 0,3, 0,5 и т. д. и определим для а = 0,9 значения интеграла. При построении графика найдем глубину (см):
7. На стадии загонки распределение примеси имеет вид
Оба профиля — после загонки 1 и после разгонки 2—показаны на рис. 4. Уже на стадии загонки глубина диффузии составляет около 3/4 полной глубины после разгонки.
8. Глубину залегания р-n-перехода определим по приближенной формуле (4), в которой учтем наличие двух сравнимых по глубинам диффузии стадий:
9. Для сравнения построим профиль распределения без учета реального соотношения между D1t1 и D2t2, используя кривую Гаусса при (Dt)эф=D1t1+D2t2
где
Это распределение показано на рис. 4 кривой 3, которая хорошо аппроксимирует кривую 2 на малых глубинах, но при х>=4 мкм завышает концентрацию почти на порядок.
Рис. 4. Расчетные профили распределения фосфора при двухстадийной диффузии
Расчет распределения примеси в случае двойной последовательной диффузии. При изготовлении диффузионных транзисторов тиристоров, варикапов и многих других приборов и интегральных микросхем активную структуру получают путем последовательной диффузии примесей, создающих слои с различным типом электропроводности. Если ведется двойная последовательная диффузия акцепторной примеси с параметрами СОа, Da, tа, а затем донорной примеси с параметрами СОд, Dд, tД в полупроводник с электропроводностью n-типа, равномерно легированный примесью с концентрацией Св, то суммарное распределение концентрации имеет вид
. (13)
Рис.
9.7. Расчетные профили распределения
фосфора при двухстадийной диффузии
Так как атомы акцепторной и донорной примесей взаимно компенсируют друг друга, то при расчете профиля распределения значениям концентраций придают положительный (для акцепторов) и отрицательный (для доноров) знаки или наоборот. Первая диффузия является более глубокой, последующая — более мелкой, но с более высокой концентрацией, поэтому при двойной последовательной диффузии будут получены структуры п-р-п согласно формуле (13) или р-п-р, если поменять местами типы примесей. Подобное распределение является типичным при получении структуры диффузионного транзистора. Первую диффузию с низкой поверхностной концентрацией и большой глубиной называют базовой. Она служит для создания базовой р-области. Вторую диффузию с высокой поверхностной концентрацией и малой глубиной называют эмиттерной. Она предназначена для получения эмиттерной области с электропроводностью n-типа.
Базовую диффузию осуществляют в две стадии, поэтому ее вклад в суммарное распределение (13) отражен в виде кривой Гаусса, тогда как эмиттерную диффузию обычно ведут в одну стадию и распределение примеси описывается erfc-функцией. Выражение (13) справедливо только в том случае, если во время эмиттерной диффузии не происходит заметного перемещения акцепторной примеси. В более общем случае
, (14)
где
. (15)
Da* — коэффициент диффузии акцепторов при температуре диффузии доноров.
Для определения глубины залегания эмиттерного р-n-перехода приравняем суммарную концентрацию нулю и учтем, что Св во много раз меньше концентраций диффундирующих доноров и акцепторов. Тогда для распределения (13)
.
Воспользуемся аппроксимацией erfc-функции:
. (16)
Преобразуя (16), получим
. (17)
Это уравнение решим методом итерации, принимая за начальное значение
, (18)
тогда
. (19)
Уточненное значение глубины залегания эмиттерного р-n- перехода
. (20)
При определении глубины залегания коллекторного перехода следует учесть его смещение при эмиттерной диффузии, поэтому
,
где СОа определяется формулой (15).
Пример 3. Рассчитать профиль распределения концентрации примеси в n-p-n-структуре, полученной последовательной диффузией бора и фосфора в кремний с электропроводностью n-типа и удельным сопротивлением 0,15 Ом∙см н проводимой в режимах: Tа=1200°С, tа = 1 ч, TД=1100° С, tд = 2 ч. Поверхностная плотность атомов бора Na=5∙1014 см-2, диффузия фосфора ведется из неограниченного источника примеси с поверхностной концентрацией, равной предельной растворимости
1. С помощью рис. В найдем концентрацию донорной примеси в исходной пластине кремния Св = 5∙1016 см-3.
2. Определим коэффициенты диффузии. Согласно рис. 2а, Dа= 2∙10‑12 см2/с, Dа* = 2,5∙10-13 см2/с, Dд=10-13 см2/с. Согласно рис. А, С0д = 1,2∙1021 см-3.
3.Сопоставим произведения Dа tа и Dа* tд:
Data = 2∙10-12∙1∙60∙60 = 7,2∙10-9 см2,
Dа*tд = 2,5∙10-13∙2∙60∙60= 1,8∙10-9 см2.
Таким образом, Data>Da*tд и для построения распределений можно использовать формулу (13):
,
где
,
.
4. Для рационального выбора шага по оси х при построении распределения определим глубину залегания коллекторного и эмиттерного переходов.
Для определения глубины залегания эмиттерного перехода используем формулы (18)—(20):
. ,
,
5. Построим распределение:
.
До глубины х=1,2 мкм используем шаг 0,3 мкм, на глубинах х=1,5—3,5 мкм используем шаг 0,5 мкм. Обычно такое распределение принято представлять в виде отдельных кривых (рис. 5). С помощью этих кривых можно найти глубину залегания эмиттерного и коллекторного переходов по точкам пересечения. На рис. 5 показано также распределение концентрации примеси в исходной эпитаксиальной структуре с толщиной эпитаксиального слоя 5,5 мкм и концентрацией примеси в подложке 5∙1018 см-3. Толщина области базы р-типа
.

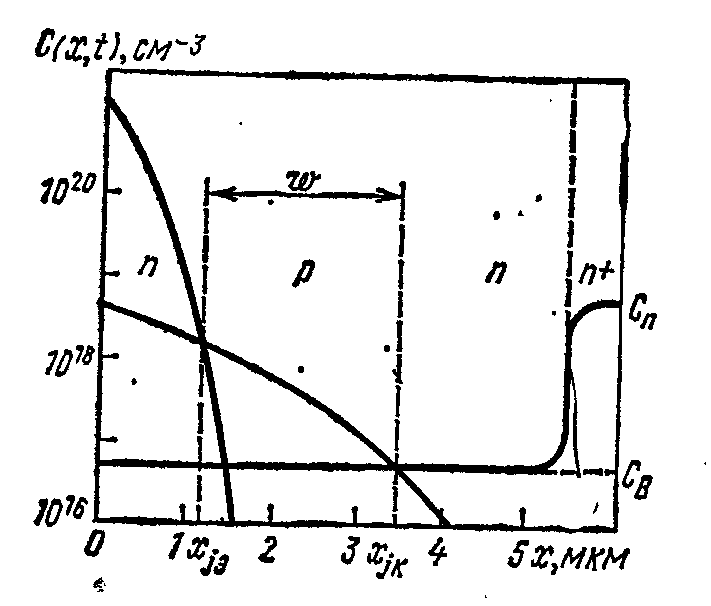

Рис. 5. Расчетные профили распределения примеси в n-р-n-транзисторе, полученном двойной последовательной диффузией
