Ответ: 1
3.4.1-5
На рисунке представлена зависимость магнитного потока, пронизывающего некоторый замкнутый контур, от времени. ЭДС индукции в контуре положительна и по величине минимальна на интервале…
|
1: С* 2: A 3: B 4: D 5: Е |
Известен закон электромагнитной индукции Фарадея . Согласно геометрическому смыслу производной, её величина определяется тангенсом угла наклона касательной к линии функции и оси абсцисс. Положительному значению ЭДС соответствуют отрицательные значения производной магнитного потока по времени ( ). Отрицательные значения указанная производная принимает на участках С, Е. Но на участке С модуль производной меньше, чем на участке Е.
Ответ: 1
3.4.1-6
На рисунке представлена зависимость магнитного потока, пронизывающего некоторый замкнутый контур, от времени. ЭДС индукции в контуре отрицательна и по величине минимальна на интервале…
|
1: А* 2: D 3: B 4: C 5: Е |
Известен закон электромагнитной индукции Фарадея . Согласно геометрическому смыслу производной, её величина определяется тангенсом угла наклона касательной к линии функции и оси абсцисс. Отрицательному значению ЭДС соответствуют положительные значения производной магнитного потока по времени ( ). Положительные значения указанная производная принимает на участках А, D. Но на участке А производная меньше, чем на участке D.
Ответ: 1

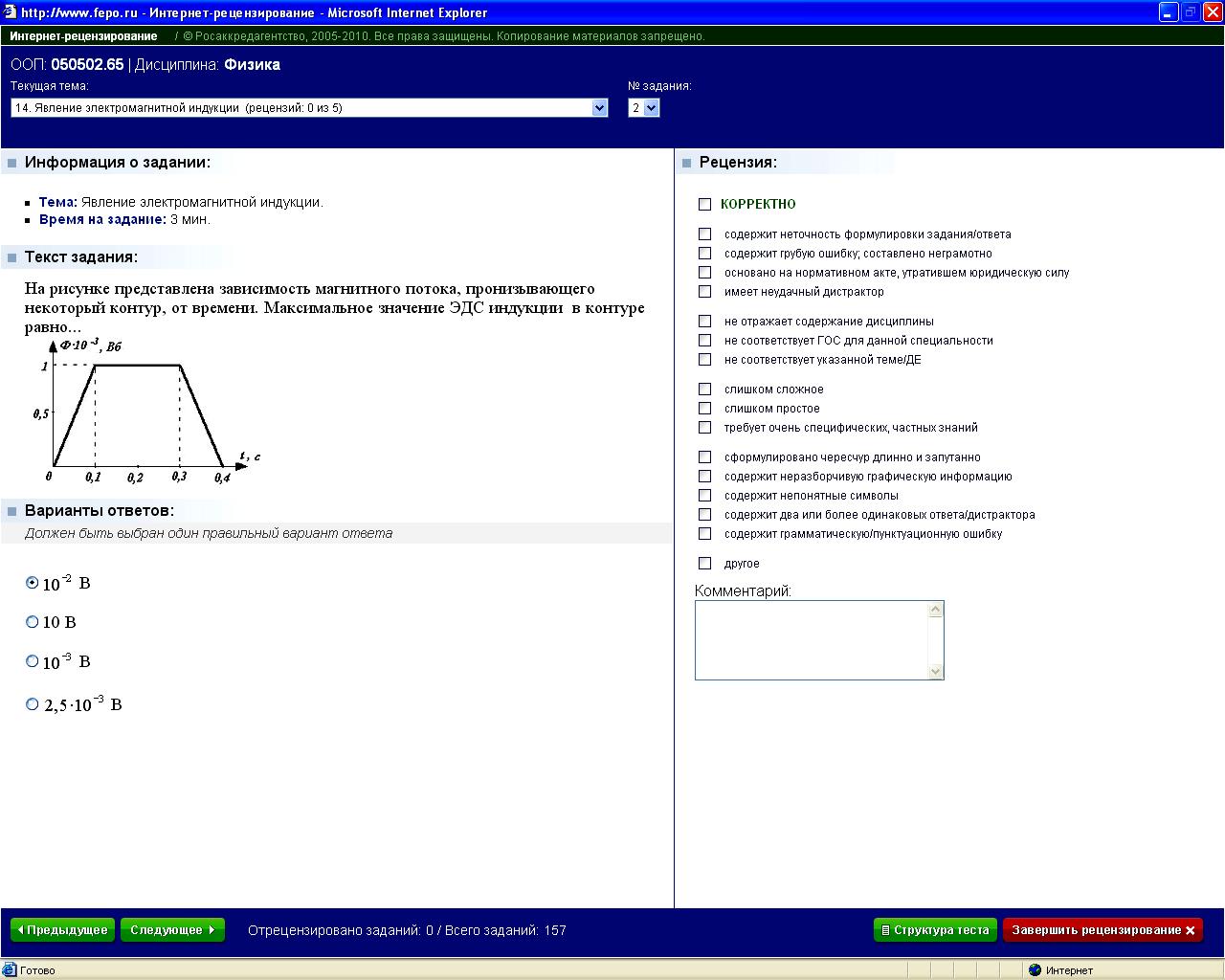

3.4.1-7
|
1* |
10-2 В |
2 |
10 В |
|
3 |
10-3 В |
|
4 |
2,5.10-3 В |
3.4.2-1

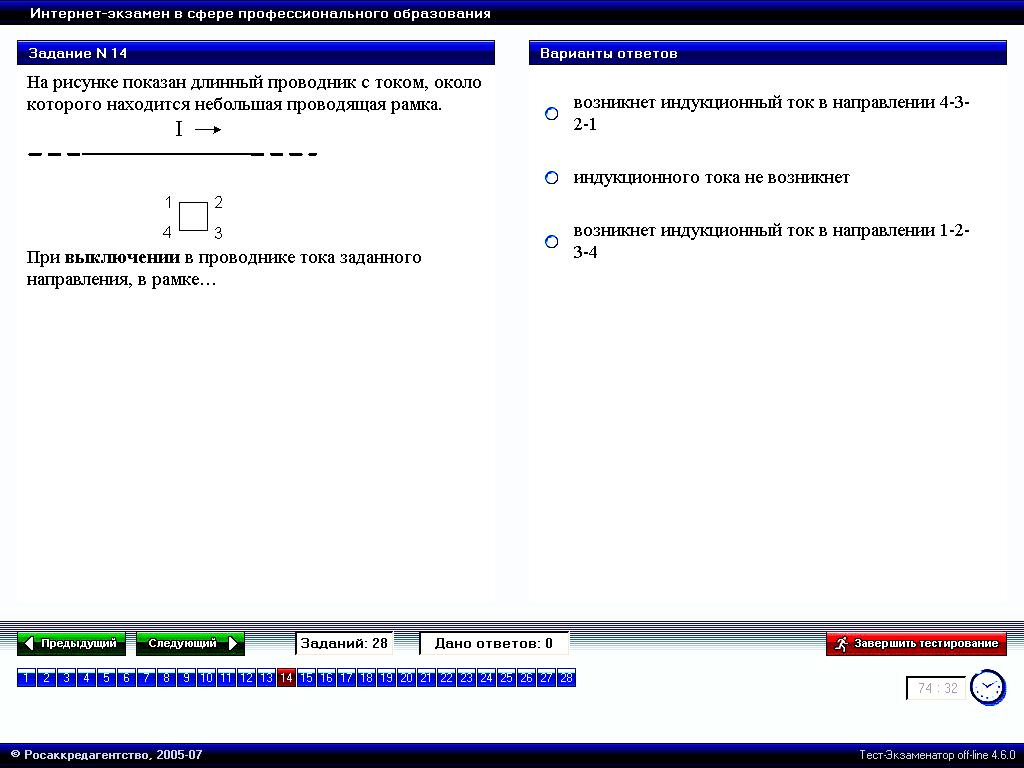

На рисунке показан длинный проводник с током, около которого находится небольшая проводящая рамка.
При выключении в проводнике тока заданного направления, в рамке … |
1. возникнет индукционный ток в направлении 4-3-2-1 2. индукционного тока не возникает 3. возникнет индукционный ток в направлении 1-2-3-4* |
Проводник создает магнитное поле (по правилу правого винта) как показано на рисунке. При выключении тока поле, а, следовательно, и магнитный поток через рамку начинает уменьшаться. Следовательно, по правилу Ленца должен возникнуть в рамке такой ток, чтобы поддержать магнитное поле (т.е. индукционное магнитное поле направлено от нас). Такое поле создает ток, направленный по часовой стрелке.
Ответ: 3

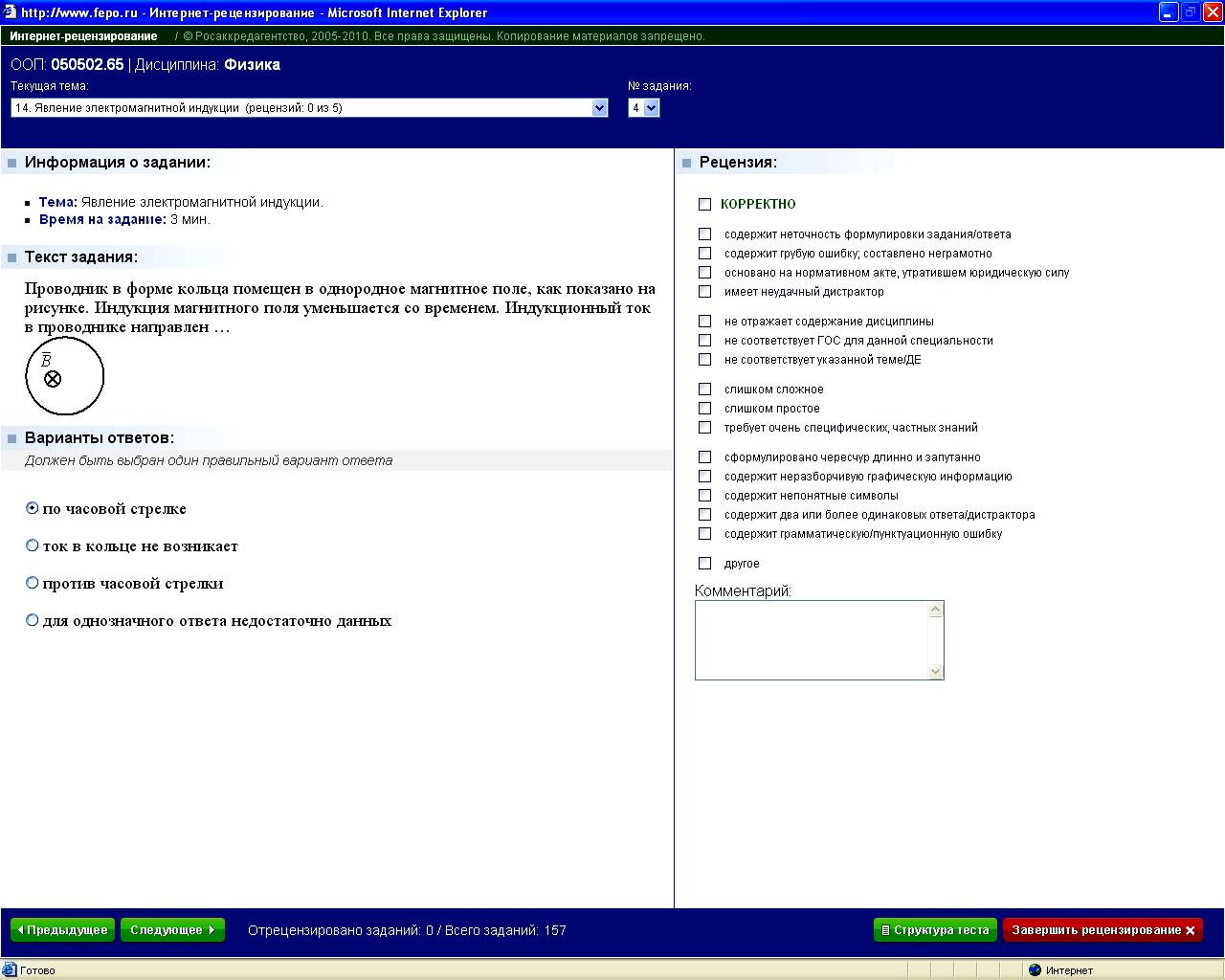

3.4.2-2
|
1* |
по часовой стрелке |
2 |
ток в кольце не возникает |
|
3 |
против часовой стрелки |
|
4 |
для однозначного ответа недостаточно данных |
3.4.3-1
Величина возникающей в контуре ЭДС самоиндукции зависит от |
1. сопротивления контура 2. скорости изменения тока в контуре* 3. индуктивности контура* 4. только D 5. силы тока в контуре |
ЭДС
самоиндукции определяется по формуле
,
где L
– индуктивность контура, i
– сила тока в контуре. Следовательно,
ЭДС самоиндукции зависит от скорости
изменения тока в контуре, индуктивности
контура.
Ответы: 2, 3

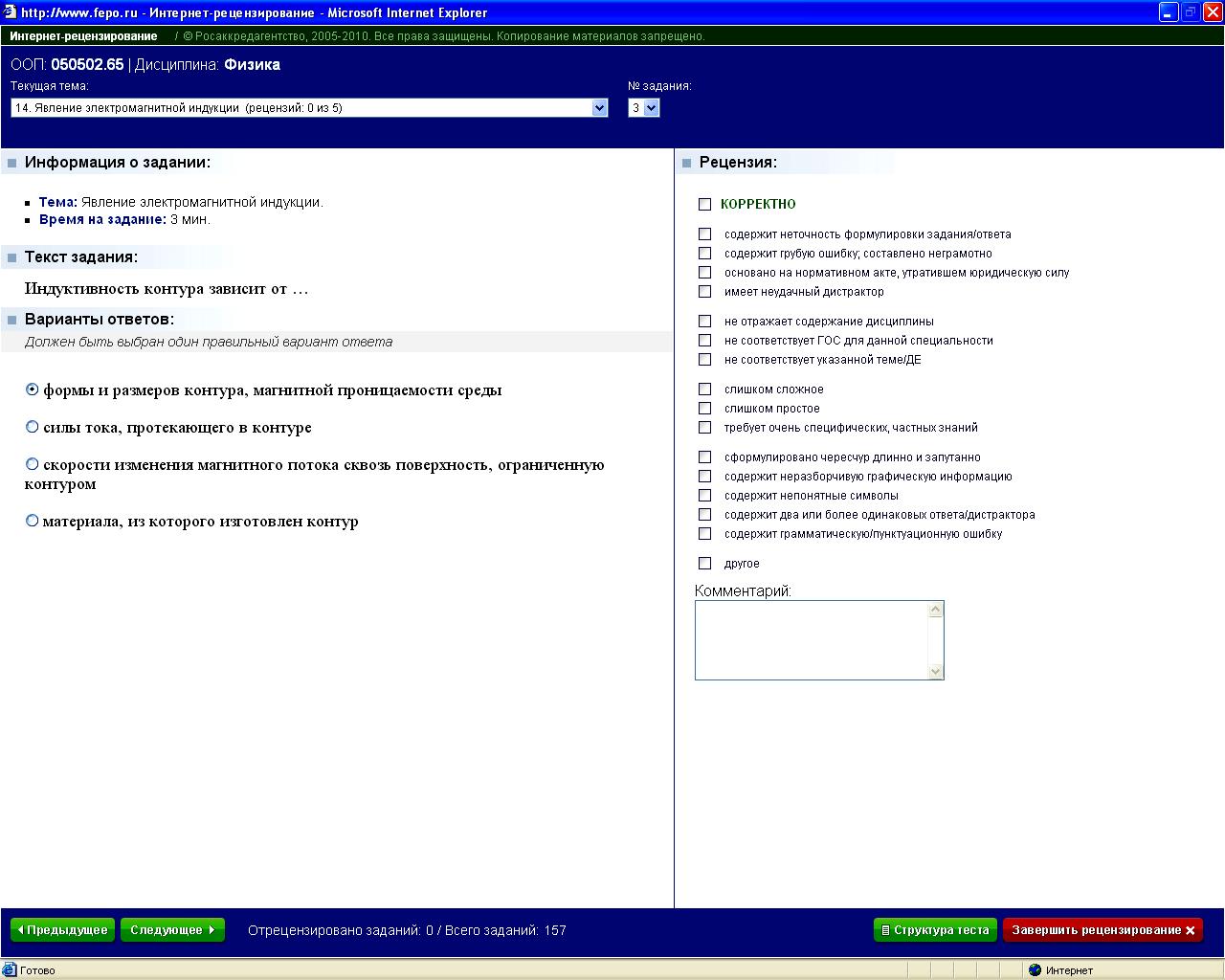

3.4.3-2
|
1* |
формы и размеров контура, магнитной проницаемости среды |
2 |
силы тока, протекающего в контуре |
|
3 |
скорости изменения магнитного потока |
|
4 |
материала, из которого изготовлен контур |
3.4.3-3
Правильный ответ 4.
3.4.4-1
Индуктивность рамки L = 40 мГн. Если за время Δt =0,1 с сила тока в рамке увеличилась на ΔI = 0,2 А, то ЭДС самоиндукции, наведённая в рамке, равна … |
1. 8 мВ 2. 80 мВ 3. 8 В 4. 0,8 В* |
ЭДС
самоиндукции определяется по формуле
.
Поскольку в предложенных ответах только
положительные величины, то в ответах
представлены значения модуля ЭДС
самоиндукции.
.

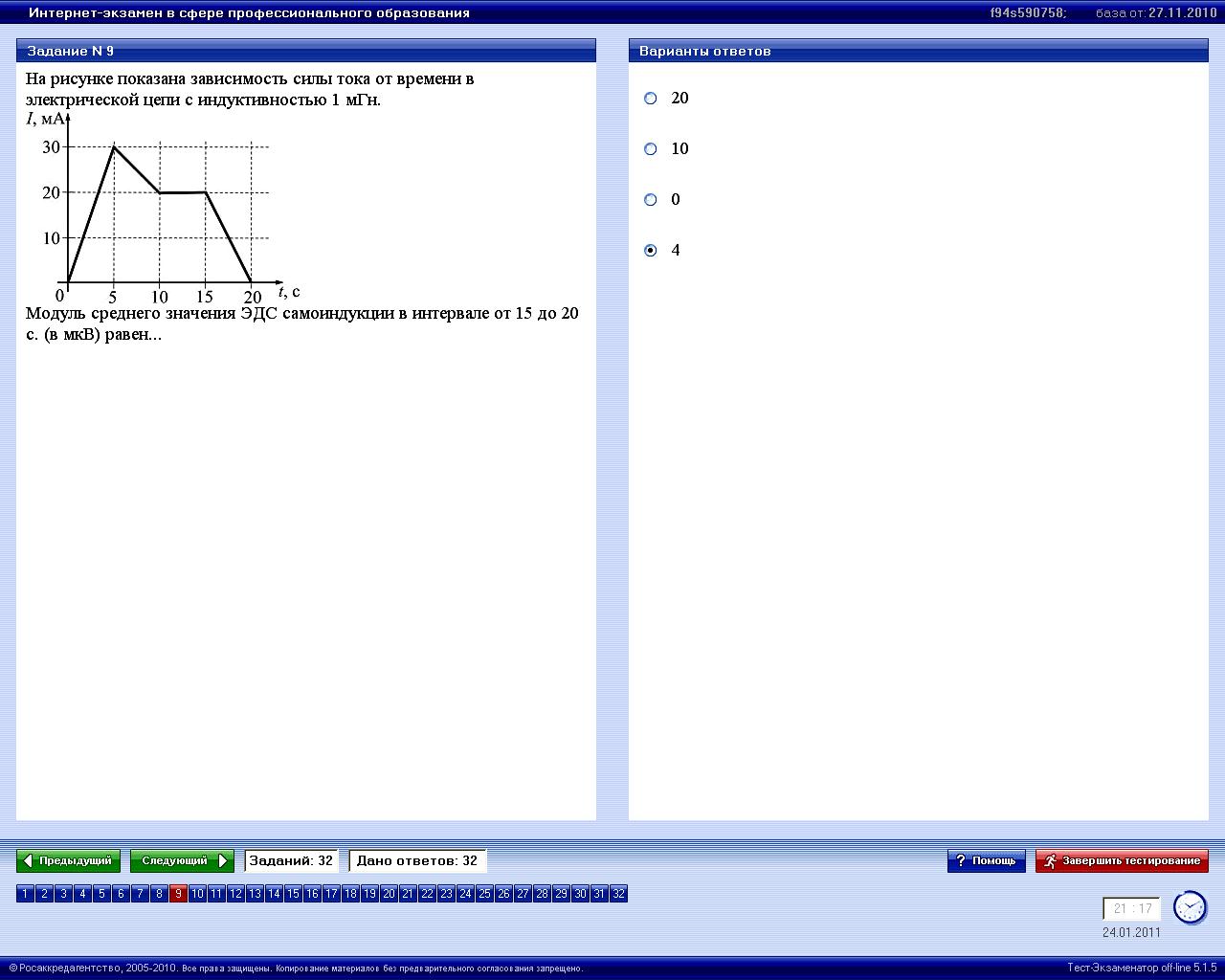

3.4.4-2
Правильный ответ 4.
3.4.5-1
Правильный ответ 2.
3.4.6-1
Правильный ответ 1.

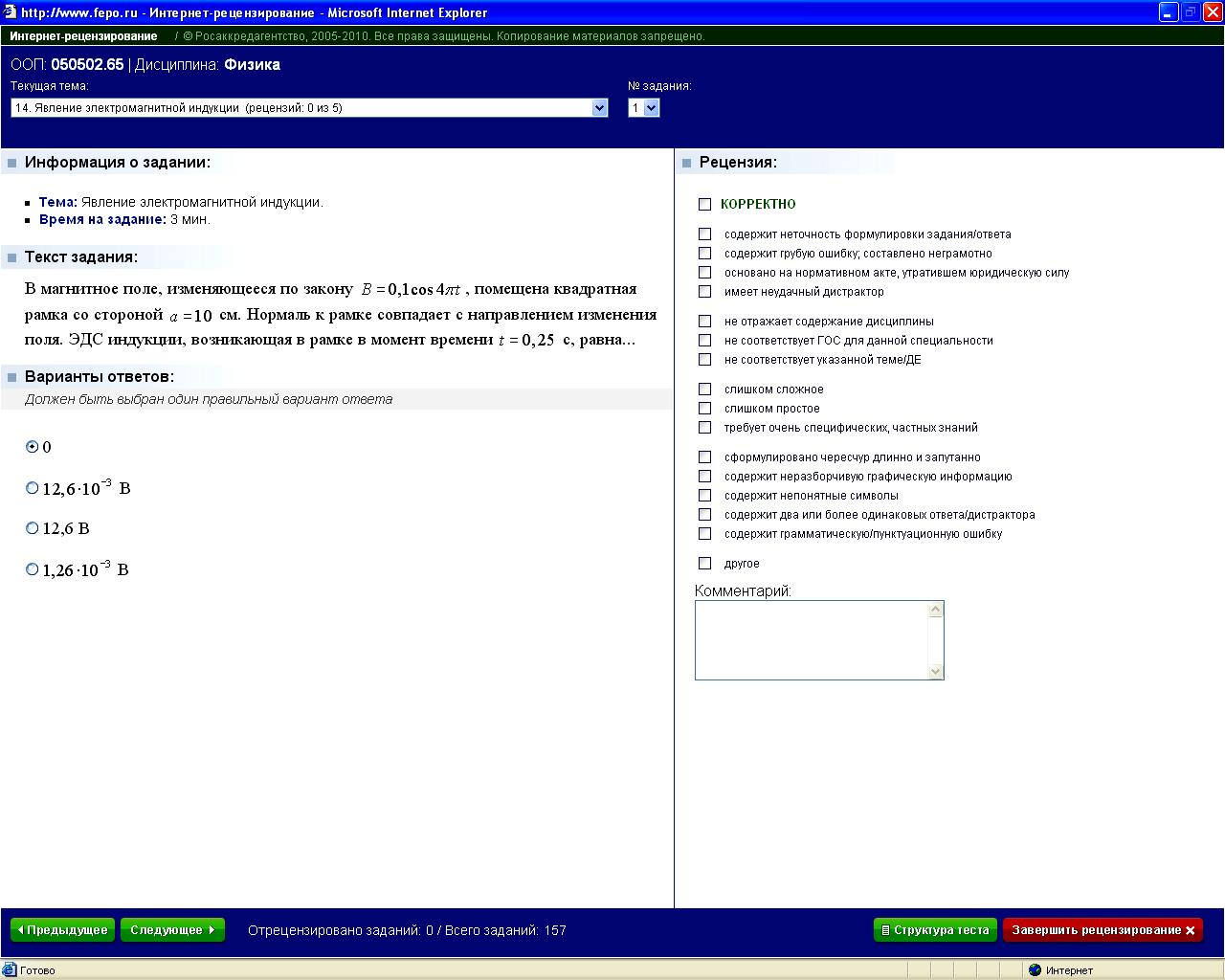

3.4.6-2
|
1* |
0 |
2 |
12,6.10-3 В |
|
3 |
12,6 В |
|
4 |
1,26.10-3 В |
3.4.7-1
|
1* |
|
2 |
|
|
3 |
|
|
4 |
|
Электрические и магнитные свойства вещества.
3.5.1-1
Для сегнетоэлектрика справедливы утверждения: |
1: В определенном температурном интервале имеет место самопроизвольная поляризация в отсутствие внешнего электрического поля. 2: Диэлектрическая проницаемость зависит от напряженности поля. 3: В отсутствии внешнего электрического поля дипольные электрические моменты доменов равны нулю. |
Для сегнетоэлектрика справедливы утверждения: в определенном температурном интервале имеет место самопроизвольная поляризация в отсутствие внешнего электрического поля; диэлектрическая проницаемость зависит от напряженности поля.
Ответы: 1, 2
3.5.1-2
Для неполярного диэлектрика справедливы утверждения: |
1: Дипольный момент молекул диэлектрика в отсутствие внешнего электрического поля равен нулю. 2: Поляризованность диэлектрика прямо пропорциональна напряженности электрического поля. 3: Диэлектрическая восприимчивость диэлектрика обратно пропорциональна температуре. |
Ответ: 1,2

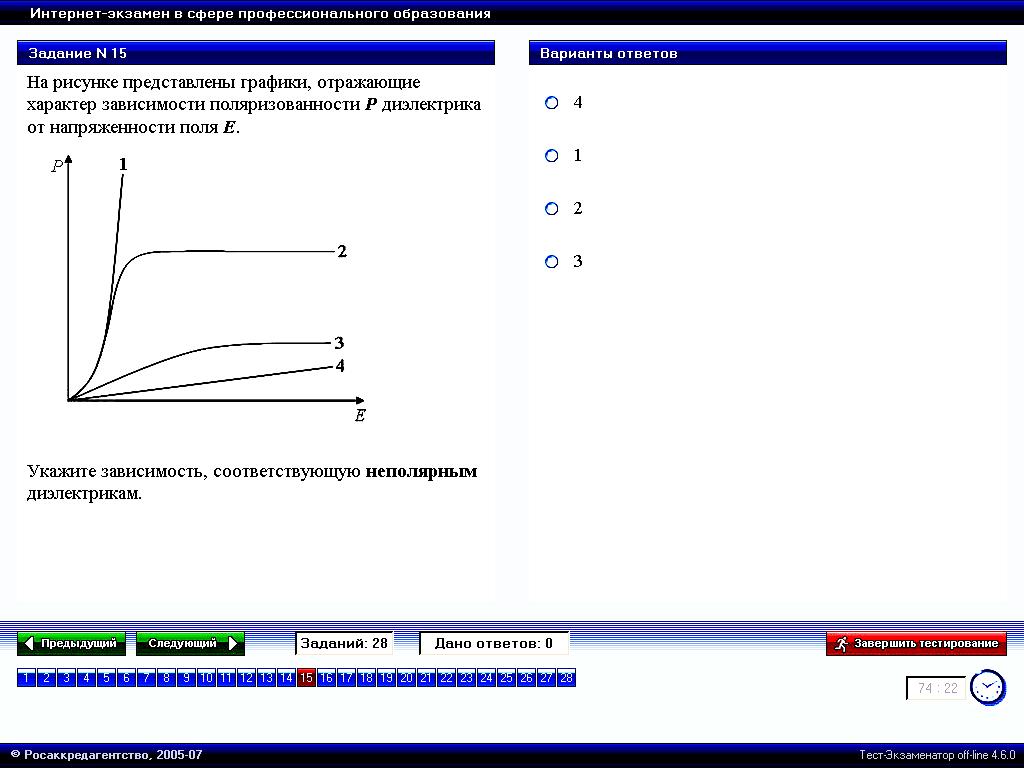

3.5.2-1
На рисунке представлены графики, отражающие характер зависимости поляризованности Р диэлектрика от напряжённости поля Е.
Укажите зависимость, соответствующую неполярным диэлектрикам. |
1. 4* 2. 1 3. 2 4. 3 |
Для
неполярных диэлектриков поляризованность
P
прямо пропорционально зависит от
напряженности электрического поля E:
Р=
ε0Е,
где
– диэлектрическая восприимчивость.
Ответ: 1
3.5.2-2
На рисунке представлены графики, отражающие характер зависимости поляризованности Р диэлектрика от напряженности поля Е. Укажите зависимость, соответствующую полярным диэлектрикам.
|
1: 3* 2: 1 3: 2 4: 4 |
Для полярных диэлектриков при малых полях поляризованность P прямо пропорционально зависит от напряженности E, но при больших полях эта зависимость становится нелинейной.
Ответ: 1
3.5.2-3
На рисунке представлены графики, отражающие характер зависимости поляризованности Р от напряженности поля Е. Укажите зависимость, соответствующую сегнетоэлектрикам.
|
1: 2* 2: 1 3: 3 4: 4 |
Сегнетоэлектрики относятся к нелинейным диэлектрикам, для которых характерна нелинейная зависимость поляризации Р от напряженности электрического поля Е. Нелинейная зависимость поляризации от поля приводит в переменных электрических полях к диэлектрическому гистерезису, т.е. несовпадению по фазе поляризации Р и электрического поля Е.
Ответ: 1
3.5.2-4
На рисунке представлены графики, отражающие характер температурной зависимости диэлектрической восприимчивости диэлектрика. Укажите зависимость, соответствующую неполярным диэлектрикам.
|
1: 3* 2: 1 3: 2 |
Для неполярного диэлектрика диэлектрическая восприимчивость не зависит от температуры.
Ответ: 1
3.5.2-5
На рисунке представлены графики, отражающие характер температурной зависимости диэлектрической восприимчивости . Укажите зависимость, соответствующую полярным диэлектрикам.
|
1: 2* 2: 1 3: 3 |
В случае полярных диэлектриков диэлектрическая восприимчивость обратно пропорциональна температуре.
Ответ: 1
3.5.2-6
На рисунке представлены графики, отражающие характер температурной зависимости диэлектрической восприимчивости . Укажите зависимость, соответствующую сегнетоэлектрикам.
|
1: 1* 2: 2 3: 3 |
Сегнетоэлектрические свойства сильно зависят от температуры. Для каждого сегнетоэлектрика имеется определенная температура, выше которой его необычные свойства исчезают и он становится обычным диэлектриком. Эта температура называется точкой Кюри.
Ответ: 1
3.5.2-7
|
1* |
остаточной поляризации сегнетоэлектрика |
2 |
спонтанной поляризации сегнетоэлектрика |
|
3 |
коэрцитивной силе сегнетоэлектрика |
|
4 |
поляризации насыщения сегнетоэлектрика |
3.5.3-1
Для диамагнетика справедливы утверждения: |
1: Магнитный момент молекул диамагнетика в отсутствие внешнего магнитного поля равен нулю.* 2: Во внешнем магнитном поле диамагнетик намагничивается в направлении, противоположном направлению внешнего поля.* 3: Магнитная проницаемость диамагнетика обратно пропорциональна температуре. |
В
сякое
вещество является магнетиком, т. е. оно
способно под действием магнитного поля
приобретать магнитный момент
(намагничиваться). Вещества, намагничивающиеся
во внешнем магнитном поле против
направления поля, называются диамагнетиками.
В отсутствие внешнего магнитного поля
диамагнетик немагнитен, поскольку в
данном случае магнитные моменты
электронов взаимно компенсируются, и
суммарный магнитный момент атома
(молекулы) равен нулю. К диамагнетикам
относятся многие металлы (например, Bi,
Ag, Аu,
Сu),
большинство органических соединений,
смолы, углерод и т. д. Так как диамагнитный
эффект обусловлен действием внешнего
магнитного поля на электроны атомов
вещества, то диамагнетизм свойствен
всем веществам.
