2.1 Качественный анализ частотных характеристик входной функции

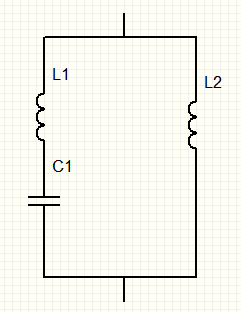

Качественный анализ частотных характеристик будем проводить, исходя из схемы реактивного двухполюсника (рис.2.1)
Рисунок 2.1 – Схема реактивного двухполюсника
На частоте , (закоротка на L1 и L2, разрыв на C) .Так как сопротивление катушки при ω=0 ZL→0, а сопротивление конденсатора бесконечно велико ZC→∞ , то ток пойдет через индуктивность L2.
На частоте (разрыв на L1 и L2, за коротка на C). При частоте ω→∞ ZL→∞, а ZC→0 , то ток не пройдет через индуктивности L1 и L2, соответственно тока в цепи не будет.
Для определения числа резонансов, воспользуемся формулой:
, (2.1)
где - число независимых реактивностей. Тогда будет равен:
.

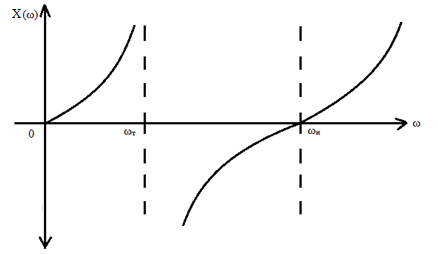

Рисунок 2.2 – диаграмма реактивных сопротивлений [2]

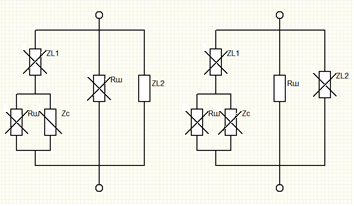

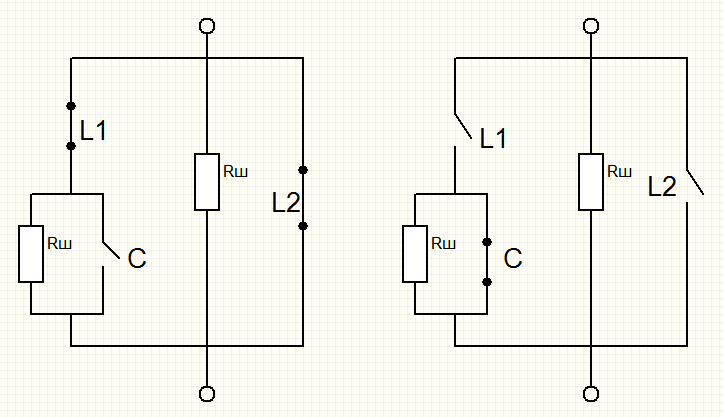

Учет влияния Rш на основе эквивалентных схем для и (рисунок 2.3)
ω=0 ω=∞
Рисунок 2.3 – Учет влияния Rш на крайних частотах
Чтобы узнать значение резонансного сопротивления и добротность, представим соединения Rш как последовательное соединение с реактивностями:
(2.2)
(2.3)
Сопротивление потерь будет равно сумме сопротивлений по обходу контура:
Резонансное сопротивление найдем, используя формулу для сложных контуров с 2-мя индуктивностями [2]:
Добротность рассчитаем по формуле [2]:
Теперь найдем резонансное сопротивление при резонансе напряжений, для этого рассчитаем Rдоп на участке с емкостью С:
Так как при резонансе напряжений реактивности компенсируют друг друга, то останется только сопротивление потерь, оно и будет резонансным:
Так как сопротивление Rш шунтирует вход, то |Zвх| Rш для любой частоты:

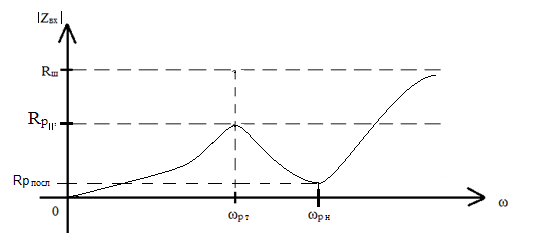

Рисунок 2.5 – Предполагаемый характер АЧХ входной функции
(определяется ZL2) (определяется Rш)
Рисунок 2.6 – Фаза входной функции на крайних частотах

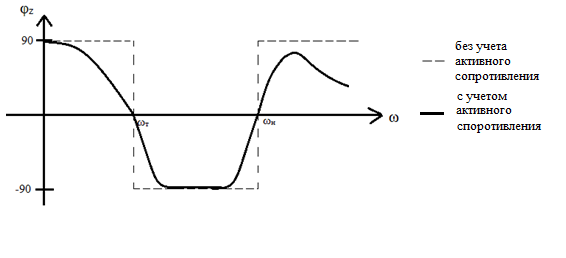

Рисунок 2.7 – Предполагаемый характер ФЧХ входной функции
2.2 Нахождение операторного выражения входного сопротивления нагрузки
Рисунок 2.8 – Исследуемая нагрузка

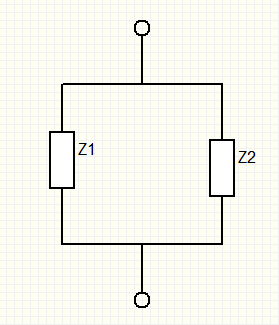

Упростим схему и заменим элементы в 2 параллельных эквивалентных элемента:
В итоге получим :
Проверка размерности
:
Проверка на крайних частотах:
при
при
Нормирование функции входного сопротивления:
2.3 Нахождение частоты и сопротивления резонанса
По определению фазовый резонанс в цепи содержащий реактивные элементы, наступает в том случае, когда входное сопротивление чисто активно. Пользуясь данным утверждением, выделим мнимую часть из функции (ω) и приравняем ее к нулю.
Помножим числитель и знаменатель на число комплексно-сопряженное знаменателю, тогда в знаменателе будет вещественное число, а числитель станет равен:
(
Приравниваем мнимую часть числителя к нулю и найдем
Решая данное уравнение получаем
Так как в реальности частота не может быть отрицательной и учитывая, что 0 является крайней частотой, то резонансных частот будет две:
Для нахождения резонансного сопротивления, подставим найденные частоты в выражение для
В ненормированном случае, резонансное сопротивление равно:
Ом,
Ом.
Выражение для нормированной АЧХ нагрузки:

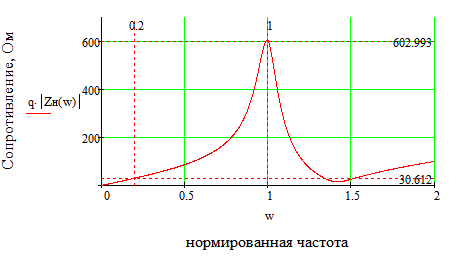

Рисунок 2.9 – АЧХ нагрузки
Фазу входной функции найдем как разность арктангенсов числителя и знаменателя:

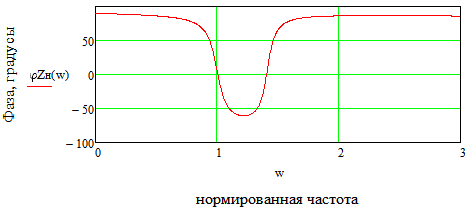

Рисунок 2.10– ФЧХ нагрузки
Графики АЧХ и ФЧХ нагрузки (рисунки 2.9 и 2.10) полностью совпадают с предполагаемым расчетом.
В таблице 2.1 представлены сопротивления нагрузки на характерных частотах.
Таблица 2.1 – Сопротивление нагрузки
Частота, отн. ед. |
0 |
1 |
1,414 |
0,2 |
∞ |
Сопротивление, Ом |
0 |
602,993 |
14,852 |
87,136 |
3000 |
