Исследование чх цепи по Bode Plotter
Собрав на макете цепь 2.1 (а), и, включив Bode Plotter, получаем нужные нам значения
Запишем значения
АЧХ и ФЧХ передаточной функции из Bode
Plotter при частотах
в таблицу 5.6, значения из децибел переведём
по формуле 2.15.
Таблица 5.6 – данные АЧХ и ФЧХ для схемы 2.1 (а) при R = 1 кОм
|
0,5 |
5 |
20 |
|
|
0,019 |
0,686 |
0,967 |
По данным таблицы 5.2 |
0,023 |
0,67 |
0,95 |
По Bode Plotter |
|
|
-88.92 |
-46.7 |
-14,85 |
По данным таблицы 5.2 |
-84,2 |
-46,9 |
-15 |
По Bode Plotter |
При R = 3 кОм запишем данные в таблицу 5.7.
Таблица 5.7 – данные АЧХ и ФЧХ для схемы 2.1 (а) при R = 3 кОм
|
0,5 |
5 |
20 |
|
|
0,272 |
0,942 |
0,96 |
По данным таблицы 5.1 |
0,258 |
0,894 |
0,917 |
По Bode Plotter |
|
|
-74.21 |
-19.48 |
-5.05 |
По данным таблицы 5.1 |
-70.5 |
-18.7 |
-4.79 |
По Bode Plotter |
Построим по данным таблицам графики зависимости АЧХ и ФЧХ от частоты (рис.5.2 – 5.3).

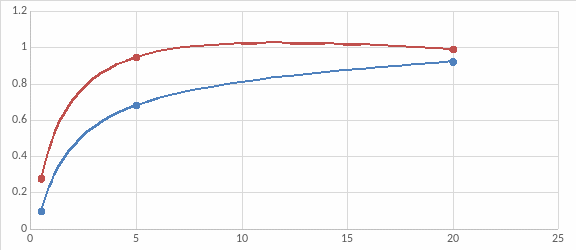

Рисунок 5.1 – зависимость АЧХ от частоты (синяя для R = 1 кОм, красная для R =3 кОм)
Рисунок 5.2 – зависимость ФЧХ от частоты (синяя для R = 1 кОм, красная для R =3 кОм)
Соберём на макете схему 2.1 (б) и, используя Bode Plotter, снимем зависимость АЧХ и ФЧХ передаточной функции от частоты.
Внесём в таблицу 5.8 значения АЧХ и ФЧХ передаточной функции из Bode Plotter при частотах .
Таблица 5.6 – данные АЧХ и ФЧХ для схемы 2.1 (а) при R = 1 кОм
|
0,5 |
5 |
20 |
|
|
0,497 |
0,447 |
0,26 |
По данным таблицы 5.2 |
0,497 |
0,447 |
0,25 |
По Bode Plotter |
|
|
-2,698 |
-25,23 |
-62 |
По данным таблицы 5.2 |
-2,7 |
-24,5 |
-61,1 |
По Bode Plotter |
На основе данных таблиц построим зависимости АЧХ и ФЧХ передаточной функции от частоты (рис.5.5 – 5.6).
Рисунок 5.3 – зависимость АЧХ передаточной функции цепи 2.1 (б) от частоты
Рисунок 5.4 – зависимость ФЧХ передаточной функции цепи 2.1 (б) от частоты
Заключение
По итогам проведённой лабораторной работы можно сделать ряд выводов:
1) Значения, рассчитанные по входным данным, сходятся с экспериментальными данными в пределах погрешности 10%.
2) Графики АЧХ и ФЧХ передаточной функции, построенные на основе прямых и косвенных измерений (рис.5.2 – 5.4), по виду идентичны графикам, построенным схематично по двум крайним частотам (рис.2.1).
А также освоена методика оценки характера ЧХ передаточной функции по напряжению в цепях I порядка на основе схемы без вывода формул.
