1. Поляризационные призмы.
Действие призменных поляризаторов основано на использовании двулучепреломления в оптически прозрачных анизотропных кристаллах. Различие в показателях преломления обыкновенного и необыкновенного лучей в таких материалах позволяет при соблюдении некоторых условий полностью разделить их. Типичный двупреломляющий поляризатор состоит из двух склеенных вместе призм из исландского шпата. Комбинация призм подбирается таким образом, чтобы один из лучей (например, обыкновенный) испытал полное внутреннее отражение на границе раздела, а второй (например, необыкновенный) оказался пропущенным. Таким устройством, к примеру является призма Николя.
При исследовании в УФ-области спектра, а также при работе с мощными пучками оптического излучения часто используются ПП с воздушным промежутком, например призма Глана.
Здесь точками показано, что оптические оси перпендикулярны плоскости рисунка.

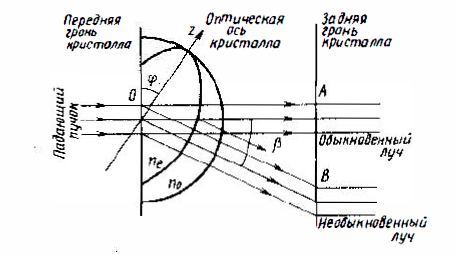

2. Одноосные и двуосные кристаллы. Обыкновенный и необыкновенный лучи. Двулучепреломление. Фазовая задержка.
В кристаллах кубической симметрии оптическая индикатриса представляет собой сферу. Любое ее сечение – это окружность. В кристаллах с сечение может быть проведено только одно. В кристаллах с сечений может быть два. Направления, перпендикулярные этим сечениям, называются оптическими осями кристалла (они совпадают с главными диэлектрическими осями), а сами кристаллы соответственно одноосными и двуосными.
Обыкновенным называется луч, у которого показатель преломления не зависит от направления распространения луча. У необыкновенного зависит.
В двуосном кристалле оба луча необыкновенные
Двулучепреломлением называется эффект в анизотропном кристалле, когда при вхождении в анизотропную среду под произвольным углом световой луч будет раздваиваться на две компоненты соответствующие различным поляризациям. У таких компонент различные показатели преломления и скорости, поэтому фазовая задержка по отношению друг к другу будет равна:
Билет №14
1. Акустооптические модуляторы света.
П ри падении света на прозрачный материал (стекло, жидкость), в котором возбуждается ультразвуковая волна возникает дифракция света зачет неоднородности плотности материала. Этот материал называется акустооптической ячейкой.
Четкая дифракционная картина будет иметь место при выполнении условии D>> .
Если угол падения света на дифракционную решетку равен 0, то имеет место дифракция Рамана-Ната. Свет после дифракционное решетки распространяется по разным направлениям.
В реальных модуляторах используется дифракция Брегга. Свет направляется под углом брегга на акустооптическую ячейку. Угол падения света должен удовлетворять условию, что
Световой поток в m=-1 будет записываться
Поскольку световые пучки достаточно узкие, то частота ультразвукового колебания достаточно высокая. 40-60 МГц.
Достоинства акустооптических модуляторов света
Практически полная независимость характеристик модулятора от температуры
В качестве ячейки могут использоваться достаточно дешевые материалы
