2. Схема модуляции добротности на электрооптическом кристалле.
Р ежим модуляции добротности: внутрь лазерного резонатора помещается оптический затвор. Если затвор закрыт, то генерация не возникает и инверсная заселенность может достигнуть очень высоких значений. Если теперь быстро открыть затвор, то усиление в лазере будет существенно превышать потери, и накопленная энергия выделиться в виде короткого и интенсивного импульса света. В этом случае изменяется добротность резонатора от низких до высоких значений.

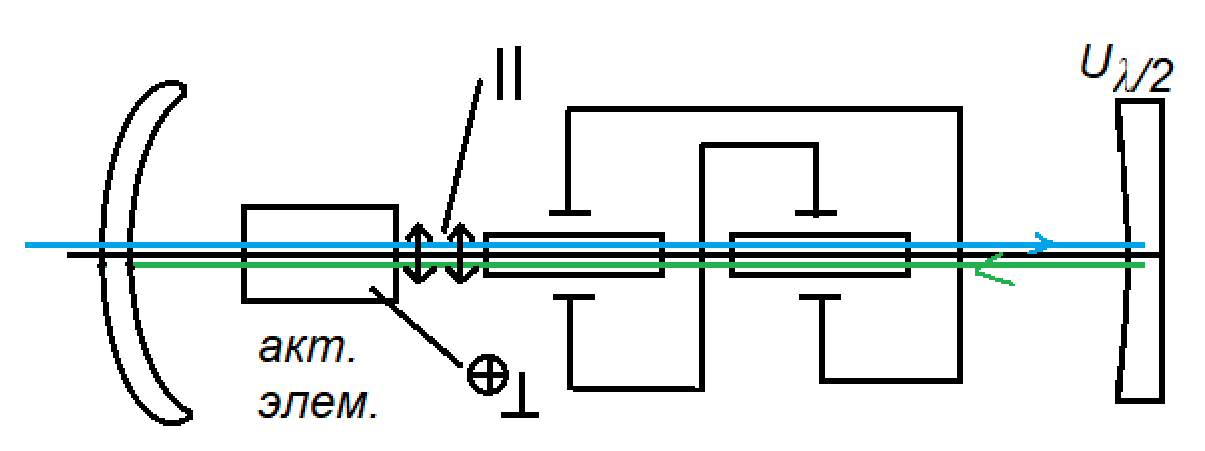

С хема:

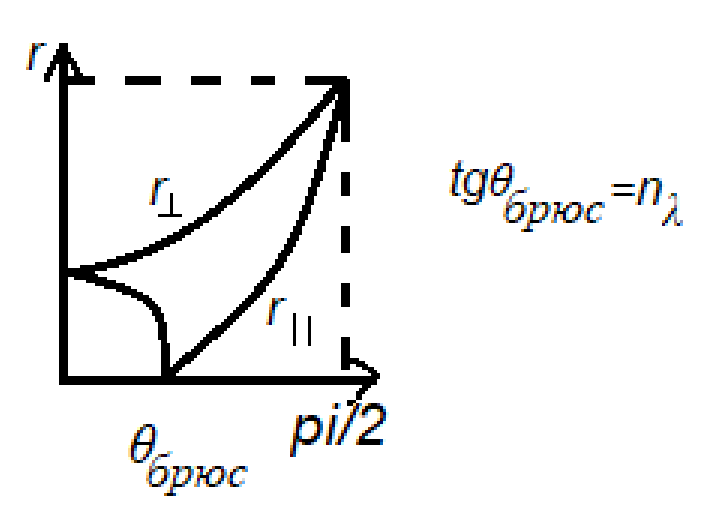

Принцип работы: Грани кристалла срезаны под углом Брюстера и без потерь на отражения будет проходить только полярная поляризация. Если на кристалл поднять то после прохождения луча туда и обратно луч света приобретет ортогональную поляризацию. Поляризация частично отражается от граней кристалла и лазер не генерирует. В этот момент накачка обеспечивает высокую инверсию рабочих уровней. Затем модуляторами резко снижается. Модуляторы просветляются, и ортогональная поляризация проходит в кристалле без смены ориентации. Добротность резонатора резко возрастает и высвечивается гигантский импульс.
Билет №12
1. Конструкция амплитудного модулятора излучения с поперечным эоэ
А мплитудный электрооптический модулятор состоят из двух поляризаторов и электрооптического кристалла, помещенного между ними.
Входной поляризатор преобразует свет в поляризованный.
Электрооптический кристалл устанавливают так, чтобы его кристаллографические оси составляли угол в 45° с плоскостью поляризации падающего на него света.
Выходной поляризатор, называемый анализатором, устанавливается в скрещенное состояние с входным поляризатором, то есть их плоскости поляризации ортогональны. На его выходе выделяется из поляризации та компонента, которая им пропускается.
М одуляционная характеристика. При изменении подаваемого на электрооптический кристалл модулятора света можно осуществлять практически 100% модуляцию светового потока. Средняя часть модуляционной характеристики почти линейна. Работа на этой линейном участки обеспечивает минимальные нелинейные искажения сигнала при высоком коэффициенте модуляции.
2. Поляризационные призмы.
Действие призменных поляризаторов основано на использовании двулучепреломления в оптически прозрачных анизотропных кристаллах. Различие в показателях преломления обыкновенного и необыкновенного лучей в таких материалах позволяет при соблюдении некоторых условий полностью разделить их. Типичный двупреломляющий поляризатор состоит из двух склеенных вместе призм из исландского шпата. Комбинация призм подбирается таким образом, чтобы один из лучей (например, обыкновенный) испытал полное внутреннее отражение на границе раздела, а второй (например, необыкновенный) оказался пропущенным. Таким устройством, к примеру является призма Николя.
При исследовании в УФ-области спектра, а также при работе с мощными пучками оптического излучения часто используются ПП с воздушным промежутком, например призма Глана.
Здесь точками показано, что оптические оси перпендикулярны плоскости рисунка.
