1. Параметры дефлектора
Дефлекторы – это сканирующие приборы, использующиеся в лазерной технике. Сканирование лазерного луча необходимо в локации, в военной и медицинской техники
1. Максимальный угол отклонения.
2. Разрешающая способность — это количество различаемых элементов в пределах угла сканирования
3. Быстродействие – это максимальное время, которое необходимо для того, чтобы перебросить пучок излучения из одного крайнего положения в другое.
4. Эффективность отклонения характеризуется потерями света в дефлекторе.
5. Удельная мощность отклонения. Это отклонение мощности, которую необходимо подвести к дефлектору, чтобы обеспечить отклонение луча на максимальный угол.
6. Чувствительность отклонения
2 . Метод термостабилизации частоты излучения.
Уменьшить его влияние можно двумя способами. Например, уменьшением коэффициента теплового расширения корпуса (КТР). И термостабилизацией температуры. В настоящее время используются ситаллы (сплавы определённого состава), которые имеют КТР доходящей до 10-7 1/гр. Однако они при обычных колебаниях температуры недостаточны для достижения стабильность частоты 10-8
Сверху наматывается спираль для подогрева масла. Спираль стабилизирует температуру масла. Масло обладает высокой тепловой инерцией, поэтому внешние изменения температуры мало сказываются на температуре масла.
Билет № 18
1. Фазовые пластинки.
Различают ЧВ и ПВ пластинку. Они изготавливаются их изотропных кристаллов создают разность фаз между обыкновенным и необыкновенным лучом. и
П В пластинкой называется та, которая вносит между «о» и «н» лучами разность хода, равную половине длине волны. Вращая полуволновую пластину, можно менять угол поляризации проходящего через неё плоско поляризованного лазерного излучения.
Ч В используется для того, чтобы превратить плоско-поляризованный свет в циркулярно-поляризованный свет или наоборот.
Для возникновения циркулярно-поляризованного света необходимо, чтобы плоско-поляризованный входной луч, падающий на пластинку, образовывал угол 45 с ее плоскостью главного сечения.
При 45 градусов право-циркулярно-поляризованная волна, при - 45 градусов лево-циркулярно-поляризованная волна.
2. Стабилизация частоты лазерного излучения.
В лазерной технике большую роль играет стабильность и воспроизводимость частоты. Эти параметры необходимы в системах связи для создания лазерных образцов стандартов частоты в измерительных техниках.
В теории техники стабилизации частоты нестабильную частоты следует записывать следующим образом:

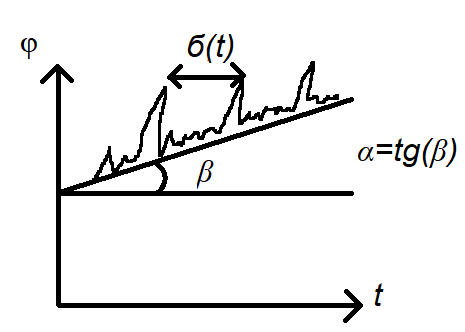

, где - частота идеальностабильного генератора, - долговременная нестабильность частоты, - кратковременная нестабильность частоты
Мгновенно измерить частоты любого сигнала невозможно поскольку любой частотомер при измерении частоты определяет число периодов за время усреднения. Практически нестабильность частоты определяют следующим образом:
1 Шаг: за усредненное время измеряют частоту . Опыт повторяется 10…100 раз
2 Шаг: вычисляют среднее значение частоты:
3 Шаг: вычисляется отклонение от среднего значения:
За долговременную нестабильность частоты принимается:
За кратковременную нестабильность частоты:
1 г – 1 сут, 6 мес – 1 сут, 1 мес – 1 сут, 1 сут – 1 час и т.д.
