2. Призменные дефлекторы.

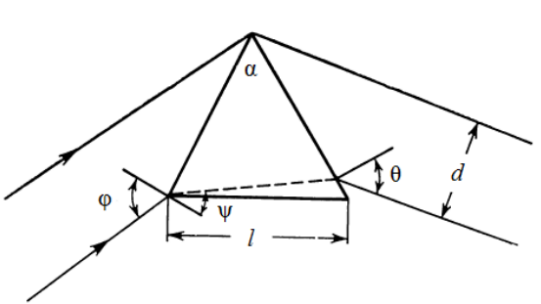

Л уч света подает на призму под углом .

Угол – это угол между проходящем лучом и нормалью.

Угол – это угол между выходным лучом и нормалью. Этот угол призмы зависит от показателя преломления вещества, из которого изготовлена призма. Величину показателя преломления призмы можно изменять с помощью электрического поля. К боковым граням призмы прикладывается управляющее напряжение.

Изменение показателя преломления приводит к сканированию выходного луча в пределах:

Разрешающая способность дефлектора

Для уменьшения потерь света за счет отражения на входной поверхности дефлектора используется нормальное падение света на отклоняющую призму

Можно использовать двухпризменную систему расположенных под углом 90 . Тогда можно сканировать лазерный луч в двух плоскостях.

С градиентом показателя преломления

В средах с переменным показателем преломления луч света искривляется пропорционально градиенту показателя преломления. На этом эффекте основаны сканирующие системы, в которых с помощью электрических полей или упругих напряжений создается переменный во времени градиент

Если луч света распространяется в среде в направлении, перпендикулярном градиенту показателя преломления, то он отклоняется в сторону возрастания показателя преломления на угол , где – путь луча в среде

Градиент показателя преломления может быть создан в электрооптическом кристалле, находящемся в неоднородном электрическом поле. Значительный градиент показателя преломления можно получить за счет фотоупругости

Билет №9

1. Дефлекторы с дискретным отклонением луча.

Д ефлектор осуществляют перемещение светового луча на определённую угловую или линейную величину.

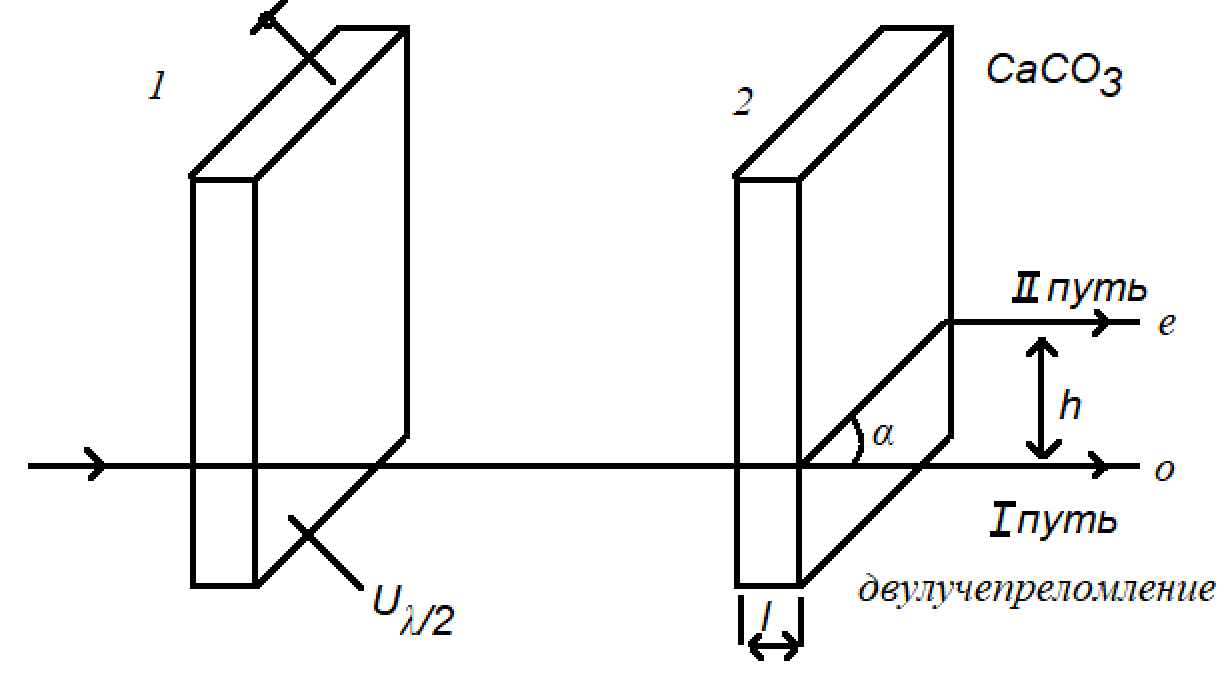

В отсутствии на первом кристалле падающий луч при прохождении через кристалл не сменит горизонтальную поляризацию. (1 путь)

При наличии на первом кристалле падающий луч сменит поляризацию на вертикальную (2 путь).

Второй кристалл разделит падающий луч на обыкновенный и необыкновенный. В результате эти лучи на выходе оказываются линейно смещенным на величину .

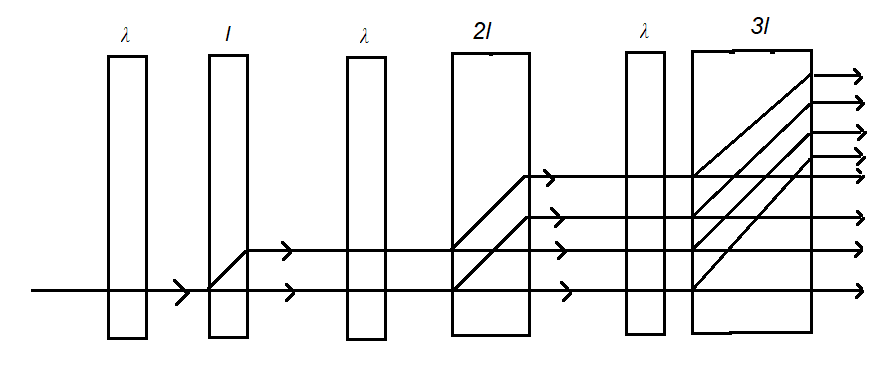

Возможна многокаскадная реализация. Разрешающая способность таких дефлекторов

2. Амплитудный модулятор излучения с поперечным эоэ.

А мплитудный электрооптический модулятор состоят из двух поляризаторов и электрооптического кристалла, помещенного между ними.

Входной поляризатор преобразует свет в поляризованный.

Электрооптический кристалл устанавливают так, чтобы его кристаллографические оси составляли угол в 45° с плоскостью поляризации падающего на него света.

Выходной поляризатор, называемый анализатором, устанавливается в скрещенное состояние с входным поляризатором, то есть их плоскости поляризации ортогональны. На его выходе выделяется из поляризации та компонента, которая им пропускается.

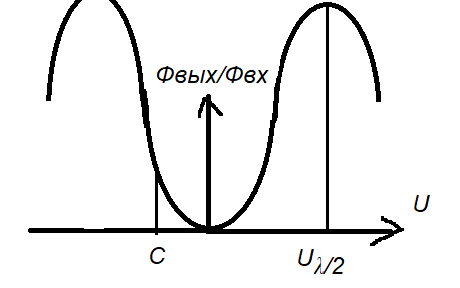

М одуляционная характеристика. При изменении подаваемого на электрооптический кристалл модулятора света можно осуществлять практически 100% модуляцию светового потока. Средняя часть модуляционной характеристики почти линейна. Работа на этой линейном участки обеспечивает минимальные нелинейные искажения сигнала при высоком коэффициенте модуляции.
