Вопрос 3 Измерение сопротивления постоянному току, тока и потерь холостого хода и короткого замыкания обмоток трансформатора.
3.1. Измерение сопротивления обмоток постоянному току
Общие положения
Сопротивление обмоток трансформаторов постоянному току в процессе эксплуатации измеряется для выявления неисправностей и дефектов в обмотках, в паяных соединениях обмоток, в контактных соединениях отводов, переключающих устройств.
Рекомендуемые методы: метод падения напряжения и мостовой метод.
У обмоток трансформаторов, имеющих нулевой вывод, измеряются фазные сопротивления, а у обмоток, не имеющих нулевого вывода, - линейные сопротивления. При измерении сопротивления одной обмотки другие обмотки трансформатора должны быть разомкнуты. В качестве источника постоянного тока применяется аккумуляторная батарея, емкость которой должна быть достаточной для стабильного поддержания напряжения и тока в процессе измерений.
Измерение методом падения напряжения
Метод пригоден для определения сопротивления любого значения и дает достаточно точные результаты измерения. Сущность метода заключается в измерении падения напряжения U на сопротивлении r, через которое пропускается постоянный ток определенной величины. По результату измерений тока и напряжения определяется сопротивление г по закону Ома:
При измерении малых сопротивлений (до 10 Ом) применяют схему рис. 7.22 а, по которой провода цепи вольтметра присоединяют к выводам обмотки трансформатора непосредственно. Значение определяемого сопротивления (Ом) рассчитывается по формуле:
,
где U - падение напряжения на сопротивлении rх; I - ток в измерительной цепи.
При измерении больших сопротивлений (более 10 Ом), применяют схему рис. 7.22 б.

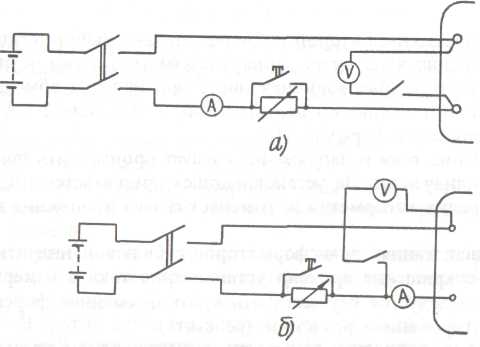

Рисунок 7.22 - Схемы измерения сопротивления
постоянному току обмоток трансформаторов:
а — схема измерения малых сопротивлений;
б — схема измерения больших сопротивлений.
Измерение мостовым методом
Мостовой метод определения сопротивления рекомендуется выполнять мостом постоянного тока, позволяющего производить измерения на месте установки трансформатора.
Для измерения малых сопротивлений (менее 1 10-4 Ом) следует применять двойной мост постоянного тока. Измерение сопротивления обмоток постоянному току мостовым методом следует производить прибором класса точности не ниже 0,5.
Принципиальная схема двойного моста приведена на рис. 7.23а. В одной ветви моста содержатся измеряемое сопротивление rи, эталонное сопротивление rэ, и сопротивления r3, и r4,, значения которых известны. В другой ветви содержатся сопротивления r1 и r2. Подбор сопротивлений производится таким образом, чтобы обеспечить равновесие схемы моста:
По условию равновесия моста измеряемое сопротивление определяется из соотношения ru = rэm.
Точность измерения зависит от значения эталонного сопротивления rэ. Значение эталонного сопротивления должно быть того же порядка, что и значение измеряемого сопротивления.
При производстве измерений по схеме двойного моста сопротивление соединительных проводов не влияет на точность измерений, так как значения сопротивлений плеч моста r1 + r2 и r3 + r4 больше значения измеряемого сопротивления.
Измерение больших сопротивлений (1 Ом и более) целесообразно производить с помощью одинарных мостов. Принципиальная схема одинарного моста приведена на рис. 7.23 б. При измерении по схеме одинарного моста сопротивление определяется из соотношения:

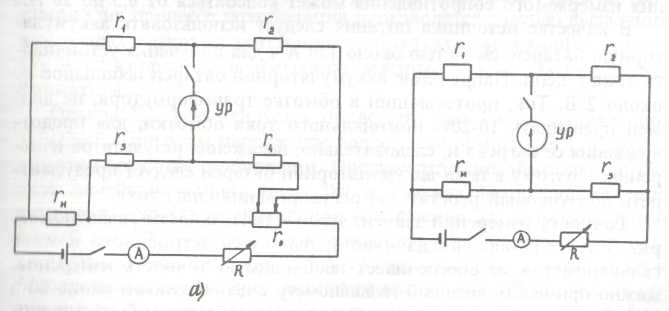

Рисунок 7.23 - Принципиальные схемы мостов постоянного тока:
а – двойной мост; б – одинарный мост; УР – указатель равновесия; rи – измеряемое
сопротивление.
В качестве источника питаний следует использовать аккумуляторную батарею достаточной емкости. Точность измерений зависит от чувствительности гальванометра. Из, выпускаемых ранее отечественных приборов, могут быть использованы: прибор универсальный измерительный Р4833 и мост постоянного тока РЗЗЗ.
Прибор Р4833 позволяет измерять сопротивления в пределах от 1 10-4 до 2 102 Ом по четырехзажимной схеме и в пределах от 102 до 106 Ом по двухзажимной схеме. Класс точности прибора должен быть не ниже 0,5.
Мост РЗЗЗ позволяет измерять сопротивления в пределах 1÷9,999 Ом по четырехзажимной схеме и в пределах 10÷99,99 Ом по двухзажимной схеме. Класс точности моста должен быть не ниже 0,5.
Измерение сопротивления обмоток производится по четырех зажимной схеме включения моста. Методика измерений будет отработана на практических занятиях.
