2.2. Определение полярности и группы соединения обмоток
Проверка полярности обмоток выполняется для контроля правильности маркировки выводов обмоток трансформаторов при их сборке.
В условиях эксплуатации проверку полярности и группы соединения обмоток рекомендуется производить методом постоянного тока с использованием в качестве контролирующего прибора гальванометр.

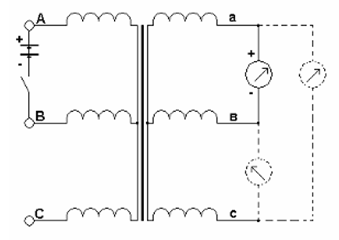

Схема проверки полярности и группы соединения обмоток приведена на рис.7.20.
Рисунок 7.20 – Схема проверки группы соединения обмоток
На обмотку ВН подают напряжение 2-4 В постоянного тока, а к обмотке НН попеременно к каждой фазе подключают гальванометр с нулём по середине шкалы. По отклонению стрелки гальванометра вправо или влево и отсутствию отклонения при помощи таблицы 1.5 определяют группу соединения трансформатора.
При определении правильности обозначений выводов необходимо руководствоваться тем, что при одноименных выводах отклонение прибора будет максимальным по сравнению с отклонением прибора при подключении к разноименным выводам. Для трехфазных трансформаторов схема соединения обмоток “Y/Yн” батарея подключается к выводам обмотки ВН фазы А и С, причем “+” батареи присоединяется к фазе А. Прибор соединяется с нулевым выводом и фазным выводом “а” обмотки НН. Затем с фазными выводами “в” и “с”, рубильник “Р” включается и выключается. Если при включении рубильника: отклонение прибора вправо (значительное), то “+” прибора присоединен к зажиму “а” обмотки НН; показания прибора “0” или незначительно отклонено вправо или влево, то прибор подключен к зажиму “в” обмотки НН; отклонение прибора влево (значительное), то “+” прибора подключен к выводу “с” обмотки НН.
При этом плюс источника постоянного тока и плюс гальванометра присоединяются к одноименным зажимам обмоток.
Если обмотки ВН и НН трансформатора намотаны в одну сторону, то при кратковременном замыкании цепи постоянного тока стрелка гальванометра отклонится вправо, а при размыкании цепи - влево. Это будет свидетельствовать о правильной маркировке концов обмоток. Отклонение стрелки гальванометра вправо обозначается знаком плюс, а влево - знаком минус.
Для проверки группы соединения трехфазного двухобмоточного трансформатора источник постоянного тока последовательно подключается к выводам А-В, В-С, А-С обмотки ВН и проверяется отклонение стрелки гальванометра на фазах а-в, в-с, а-с. При этом производится девять измерений.
При контроле групп соединения трехфазных трехобмоточных трансформаторов и автотрансформаторов питание подается на обмотку ВН, а отклонение стрелки гальванометра контролируется на обмотках СН и НН. Затем питание подается на обмотку СН, а отклонение стрелки гальванометра контролируется на обмотке НН.

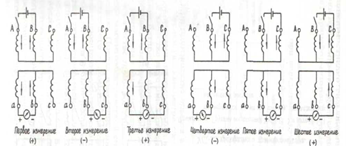

На рис. 7.21 приведены схемы проверок на трехфазных двухобмоточных трансформаторах с группой соединения 0 (12). Знаки плюс и минус отклонения стрелки гальванометра указаны для случая включения цепи тока.
Рисунок 7.21 – Определение группы соединения У/У-0 трехфазного трансформатора
Группы соединений Ун/У-0, У/Ун-0 проверяются аналогично по схемам, приведенных на рис.7.21.
Знаки отклонения стрелки гальванометра при определении группы соединения трехфазных трансформаторов методом постоянного тока приведены в табл. 7.2.
Таблица 7.2
Знаки отклонения стрелки гальванометра при определении группы соединения трехфазных трансформаторов методом постоянного тока
Питание подано к выводам ВН (СН) |
Отклонение стрелки гальванометра, присоединенного к выводам НН (СН) |
|||||
а-в (Аm-Вm) |
в-с (Вm-Сm) |
а-с (Аm-Сm) |
а-в (Аm-Вm) |
в-с (Вm-Сm) |
а-с (Аm-Сm) |
|
Группа соединения 0 |
Группа соединения 11 |
|||||
А-В (Аm– Вm) |
+ |
- |
+ |
+ |
0 |
+ |
В-С (Вm– Сm) |
- |
+ |
+ |
- |
+ |
0 |
А-С (Аm– Сm) |
+ |
+ |
+ |
0 |
+ |
+ |
