Измерение сопротивления кз комплектом к-540
Для измерения сопротивления кз применяется измерительный комплект К540. Схема измерения изображена на рис. 7.27. Сопротивление кз определяется, возбуждая обмотку высшего или среднего напряжения трехфазным напряжением 380 В. Отсчет измерений тока I и напряжения U производится по шкале приборов установленных на измерительном комплекте К540. Сопротивление кз определяется по формуле: Z = U/I
Полученные значения сопротивления кз сравниваются со значениями, полученными на заводе изготовителе или рассчитанными по паспортным данным напряжения кз.

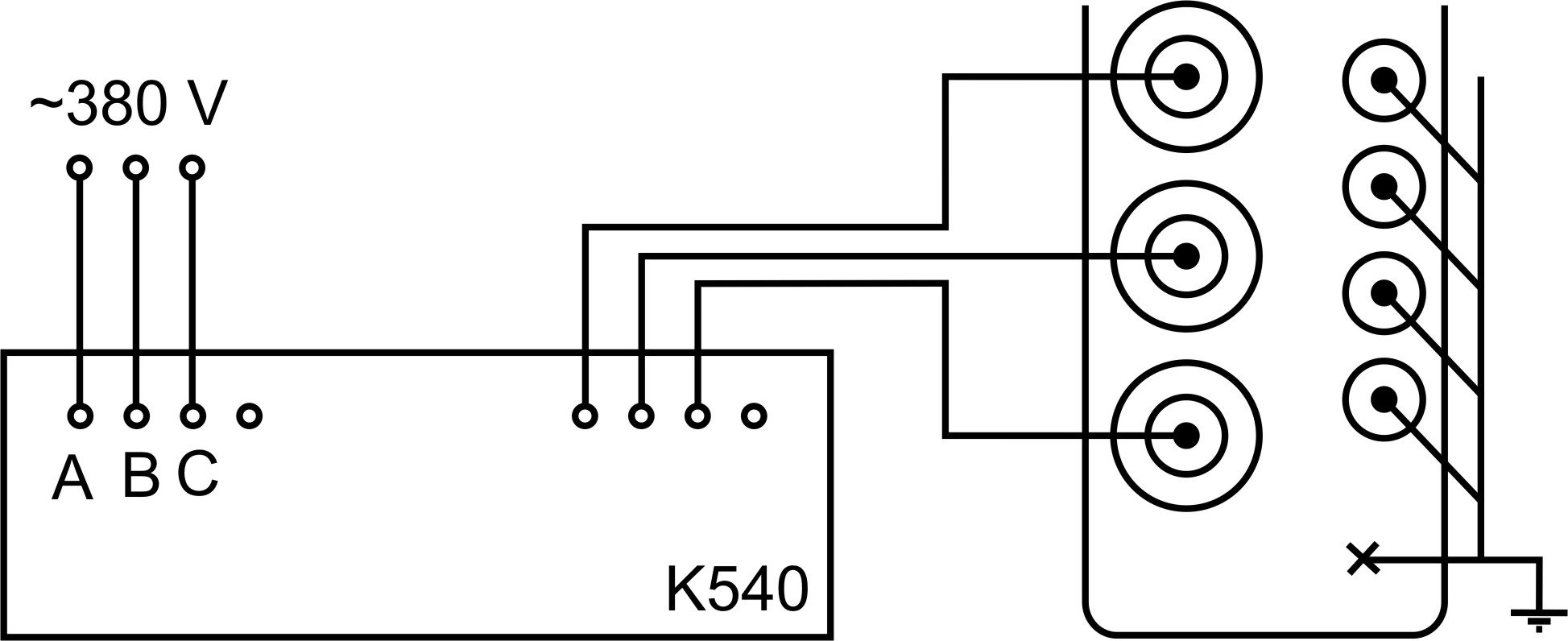

Рисунок 7.27 - Схема измерения сопротивления КЗ
измерительным комплектом К540
Литература
Кириллов Г.А., Кашин Я.М.// Эксплуатация электрооборудования. Часть 3.//
Контроль технического состояния электрооборудования с выводом в ремонт.
Учебное пособие.// Краснодар, 2015.
Инструкции по эксплуатации (применению) на измерительные приборы и испытательные установки заводов – изготовителей приборов.
