3 Анализ конструкции оборудования, цели и задачи модернизации

Особенности конструкции, принципа работы и комплектации 5 типов выбранного технологического оборудования представлены в таблице 3.1.

Таблица 3.1 – Особенности конструкции, принципа работы и комплектации выбранного технологического оборудования

№ п/п	Перечень функций и комплектность	Наличие параметра
		Сорокин 11.71	Техно Импульс SL-033M	Launch SL-037M	СИВИК КС-121	EXCHANGER CJ-450
Функции
1	Сливание охлаждающей жидкости	+	+	-	+	-
2	Промывка системы охлаждения	+	+	+	+	+
3	Заливание новой охлаждающей жидкости	+	+	+	+	+
4	Проверка на герметичность системы	+	-	+	-	+
Комплектность
1	Шланг съёмный заборный	+	+	+	+	+
2	Патрубок внутренний	+	+	+	+	+
3	Адаптер для откачки излишков	+	+	-	-	-
4	Адаптер для подключения к патрубкам системы охлаждения	+	+	-	-	-

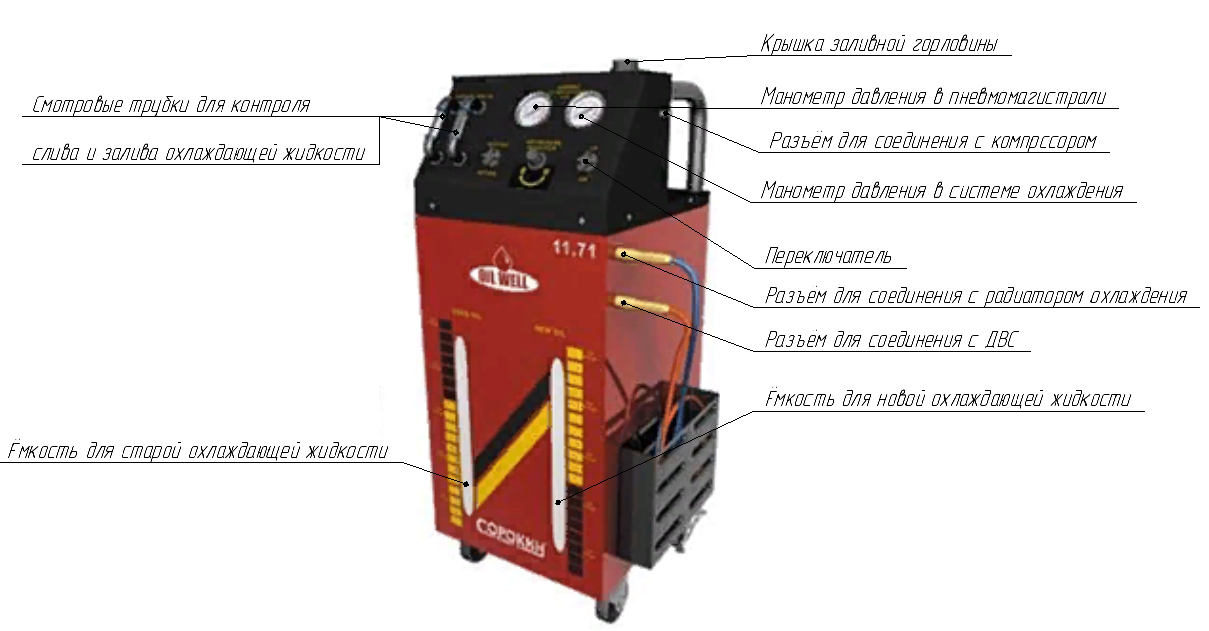

Описание конструктивных элементов технологического оборудования Сорокин 11.71 представлено на рисунке 3.1.

Установка для очистки системы охлаждения двигателей автомобилей предназначена для диагностики, промывки и очистки системы охлаждения двигателя автомобилей.

Установка применяется на автотранспортных организациях, на организациях автомобильного сервиса при проведении технического обслуживания и ремонта автомобилей, станциях диагностики автомобилей.

Установка предназначена для работы в климатических условиях УХЛ 4.2 по ГОСТ 15150-69, при температуре окружающего воздуха от +1⁰ до +40⁰ С.

Установка позволяет производить процесс замены охлаждающей жидкости с большей скоростью замены, при этом двигатель работает на холостых оборотах и перемешивание старой и новой жидкости минимально. Установка, в процессе замены, обеспечивает безопасный для системы охлаждения уровень давления для конкретного автомобиля. Установка автоматически производит заполнение внутренних систем жидкостью перед каждым запуском для очистки системы охлаждения автомобиля. Дополнительно имеется система автоматического удаления воздуха при циркуляции жидкости по кольцу и при замене. Соединение с системой охлаждения производится посредством специальных адаптеров.

Рисунок 3.1 – Описание конструктивных элементов технологического оборудования Сорокин 11.71.

Установки для очистки системы охлаждения двигателей автомобилей имеют различные конструктивные и функциональные особенности. В зависимости от своего оснащения могут оснащаться различным спектром оборудования и приспособлений.

Установка для очистки системы охлаждения Сорокин 11.71 выполняет следующие технологические операции.

- промывка системы охлаждения;

- заправка в систему охлаждения двух типов охлаждающей жидкости из раздельных емкостей;

- заправка охлаждающей жидкости из внешней емкости;

- замены охлаждающей жидкости;

- проверка охлаждающей системы на герметичность.

Особенностью данной установки является использование трех различных емкостей для различных типов охлаждающей жидкости.

Установка для очистки системы охлаждения двигателей автомобилей предназначена для диагностики, промывки и очистки системы охлаждения двигателя автомобилей.

Установка применяется на автотранспортных организациях, на организациях автомобильного сервиса при проведении технического обслуживания и ремонта автомобилей, станциях диагностики автомобилей.

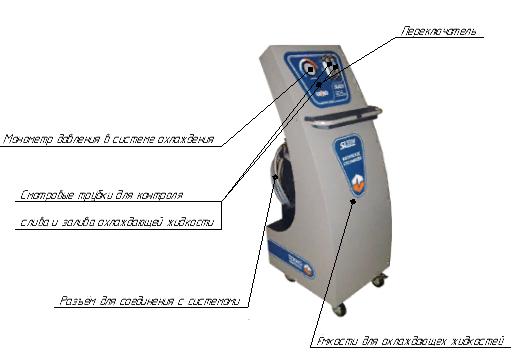

Описание конструктивных элементов технологического оборудования Техно Импульс SL-033M представлено на рисунке 3.2.

Рисунок 3.2 – Описание конструктивных элементов технологического оборудования Техно Импульс SL-033M.

Установка для очистки системы охлаждения Техно Импульс SL-033M выполняет следующие технологические операции.

- замена старой охлаждающей жидкости на новую, без завоздушивания системы

- удаление жидкости из расширительного бачка или радиатора;

- заливка в систему охлаждения двигателя промывочной жидкости;

- забор новой жидкости из любой внешней емкости;

- полное удаление воздуха из подсоединенных адаптеров;

- проверка системы охлаждения двигателя на герметичность;

- проверка работоспособности клапана избыточного давления на крышке радиатора или расширительного бачка;

- заправка охлаждающей жидкости из внешней емкости;

- замены охлаждающей жидкости;

- проверка охлаждающей системы на герметичность.

Особенностью данной установки является использование трех различных емкостей для различных типов охлаждающей жидкости.

Установка для очистки системы охлаждения двигателей автомобилей предназначена для диагностики, промывки и очистки системы охлаждения двигателя автомобилей.

Установка применяется на автотранспортных организациях, на организациях автомобильного сервиса при проведении технического обслуживания и ремонта автомобилей, станциях диагностики автомобилей.

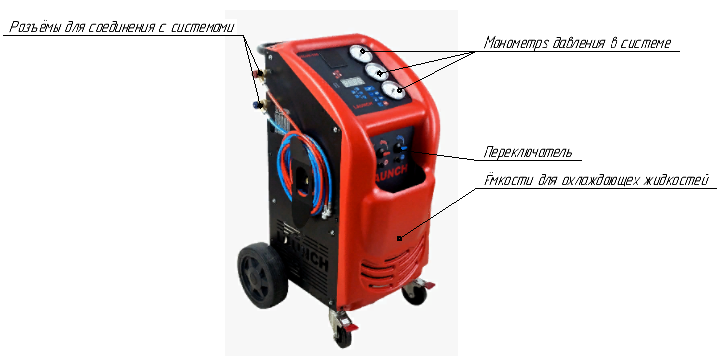

Описание конструктивных элементов технологического оборудования Launch SL-037M представлено на рисунке 3.3.

Рисунок 3.3 – Описание конструктивных элементов технологического оборудования Launch SL-037M.

Установка для очистки системы охлаждения LAUNCH SL-037M выполняет следующие технологические операции.

- полная высококачественная замена старой охлаждающей жидкости, без завоздушивания системы.

- возможность очистки радиаторов, посредством подачи импульсами воздуха под давлением, совместно с промывочной жидкостью.

- проверка системы охлаждения двигателя на герметичность.

- проверка работоспособности клапана избыточного давления на крышке радиатора или расширительного бачка.

- контроль давления в системе охлаждения двигателя.

- очистка жидкости, поступающей в установку, с помощью съёмного фильтра.

- предварительная откачка старого антифриза, из верхней части радиатора, для предотвращения разлива жидкости при подключении адаптеров.

Особенностью установки для очистки системы охлаждения LAUNCH SL-037M является использование одной емкости для новой охлаждающей жидкости и слив отработанной жидкости в переносную емкость. Установка специализируется на промывке системы охлаждения путем циклической подачи жидкости.

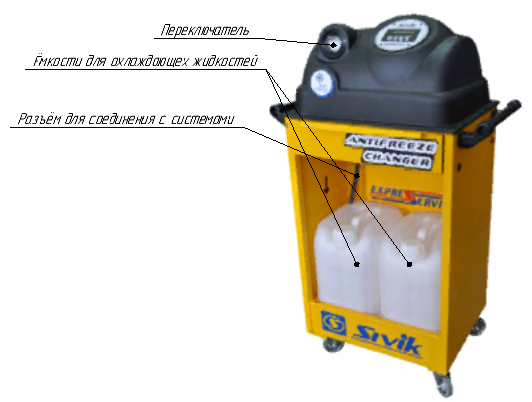

Описание конструктивных элементов технологического оборудования СИВИК КС-121 представлено на рисунке 3.4.

Рисунок 3.4 – Описание конструктивных элементов технологического оборудования СИВИК КС-121.

Установка для очистки системы охлаждения СИВИК КС-121 выполняет следующие технологические операции.

- замена старой охлаждающей жидкости на новую, без завоздушивания системы

- удаление жидкости из расширительного бачка или радиатора;

- заливка в систему охлаждения двигателя промывочной жидкости;

- забор новой жидкости из любой внешней емкости;

- полное удаление воздуха из подсоединенных адаптеров;

- проверка системы охлаждения двигателя на герметичность;

- проверка работоспособности клапана избыточного давления на крышке радиатора или расширительного бачка;

- проверка работоспособности термостата;

- проверка реальной температуры жидкости в системе охлаждения двигателя;

- проверка температурных датчиков;

- проверка напряжения аккумулятора и генератора автомобиля;

- контроль давления в системе охлаждения двигателя.

Особенностью установки для очистки системы охлаждения СИВИК КС-121 является использование двух сменных резервуаров для новой жидкости и отработавшей. Широкий спектр выполняемых операций при проведении обслуживании системы охлаждения.

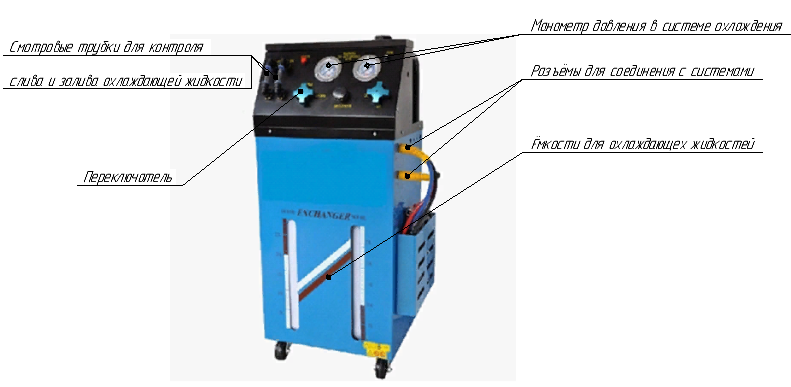

Описание конструктивных элементов технологического оборудования EXCHANGER CJ-450 представлено на рисунке 3.5.

Рисунок 3.5 – Описание конструктивных элементов технологического оборудования EXCHANGER CJ-450.

Установка для очистки системы охлаждения EXCHANGER CJ- 450 выполняет следующие технологические операции.

- промывка системы охлаждения;

- заправка в систему охлаждения двух типов охлаждающей жидкости из раздельных емкостей;

- заправка охлаждающей жидкости из внешней емкости;

- замены охлаждающей жидкости;

- проверка охлаждающей системы на герметичность.

Особенностью данной установки является использование трех различных емкостей для различных типов охлаждающей жидкости.

Установки для очистки системы охлаждения двигателей автомобилей имеют различные конструктивные и функциональные особенности. В зависимости от своего оснащения могут оснащаться различным спектром оборудования и приспособлений.
