2 Обзор конструкций технологического оборудования и его классификация

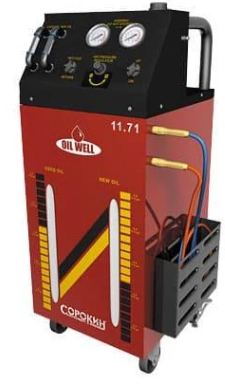

Внешний вид установки для замены жидкости в системе охлаждения Сорокин 11.71 представлен на рисунке 2.1.
Рисунок 2.1 - Внешний вид установки для замены жидкости в системе охлаждения Сорокин 11.71
Установка для замены жидкости в системе охлаждения 11.71 - полуавтоматическая установка, которая позволяет полностью заменить антифриз в системах охлаждения любых автомобилей без завоздушивания системы, кроме того, провести проверку системы охлаждения на утечки, проверить давление срабатывания перепускного клапана на крышке радиатора или расширительного бачка, проверить работоспособность термостата автомобиля. Как показывает практика, на каждом третьем автомобиле требуется замена термостата, что легко выявить с помощью установки. Установка автоматически поддерживает необходимое давление в системе охлаждения при замене антифриза.
Установка для замены жидкости в системе охлаждения Сорокин 11.71 оснащается двумя манометрами для контроля давления в пневмо- и гидросистеме. Модель эффективно используется на станциях технического обслуживания для замены антифриза и диагностики системы охлаждения автомобиля. СОРОКИН 11.71 Два шланга длиной 3200 мм дают возможность работать с минимальным перемещением устройства по рабочей площадке. Для удобства эксплуатации шланги различаются цветом (красный и черный). Конструкция агрегата позволяет исключить завоздушивания системы охлаждения в ходе обслуживания.

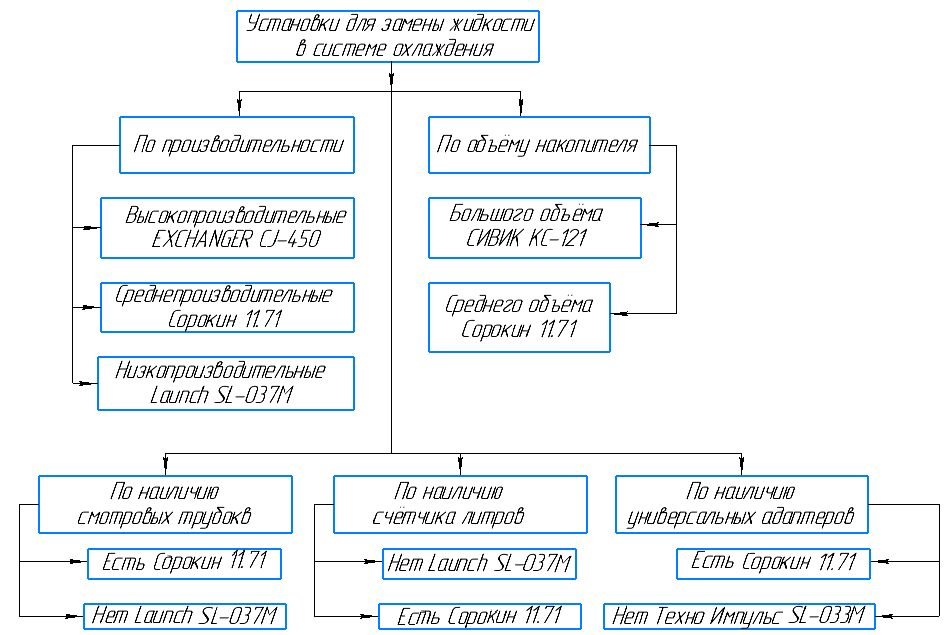

Классификация установок для замены жидкости в системе охлаждения представлена на рисунке 2.2.
Рисунок 2.2 – Классификация установок для замены жидкости в системе охлаждения
Технические характеристики установок для замены жидкости в системе охлаждения представлены в таблице 2.1.
Таблица 2.1 – Технические характеристики установок для замены жидкости в системе охлаждения
Наименование показателя |
Значение параметра |
||||
Сорокин 11.71 |
Техно Импульс SL-033M |
Launch SL-037M |
СИВИК КС-121 |
EXCHANGER CJ-450 |
|
Габаритные размеры, мм |
600х420х1100 |
1000х450х420 |
1000х450х420 |
960х500х450 |
920х400х550 |
Объём ёмкости, дм |
30 |
20 |
35 |
25 |
20 |
Рабочая температура, С |
80 |
70 |
80 |
70 |
80 |
Производительность насоса, л/м |
4 |
2 |
4 |
3 |
2 |
Рабочее давление, кПа |
2,5 |
2 |
2,5 |
2 |
2 |
Мощность, кВт |
1,2 |
2,5 |
2,5 |
2 |
1,5 |
Температура жидкости слива, С |
40…60 |
40…50 |
40…60 |
40…50 |
40…60 |
Давление подачи, МПа |
0,8 |
0,6 |
0,8 |
0,8 |
0,6 |
Давление забора, МПа |
0,25 |
0,2 |
0,25 |
0,25 |
0,2 |
Питание сети В/ГЦ |
220/50 |
220/50 |
220/50 |
220/50 |
220/50 |
Общая масса, кг |
30 |
20 |
35 |
25 |
30 |
Температурный режим, °С |
От +1 до + 40 |
От +1 до + 40 |
От +1 до + 40 |
От +1 до + 40 |
От +1 до + 40 |
