Ползучесть - модели
Ползучесть в общем виде представляет функция вида
= (σ , , )
Модели предполагают аналитическое описание эксперимента в виде допустимом для практического применения
Ползучесть - модели

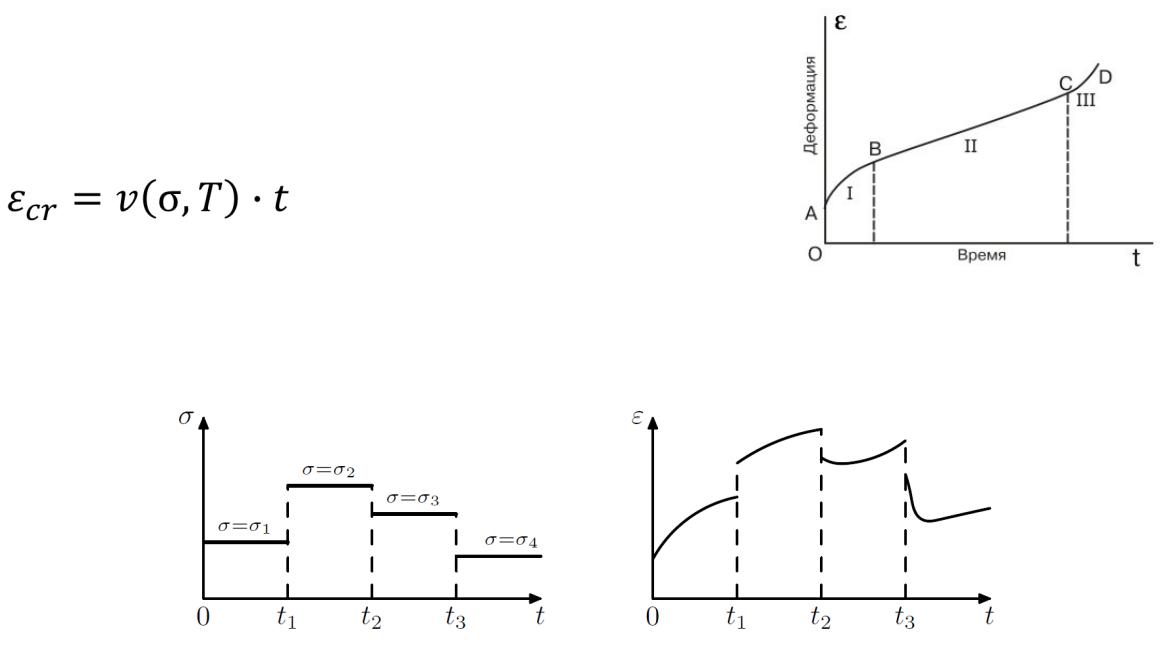

Наиболее важна 2 стадия – установившейся ползучести
= (σ , )∙
Изменение нагрузки каждый раз влечет за собой появление новой первой фазы
Ползучесть - модели
Гипотеза старения – можно изменить масштаб времени так, чтоб в координатах деформации-время кривая ползучести обратится в прямую линию
Ползучесть - модели
Изохорные кривые – строят по экспериментальным данным По изохорным кривым подбирают параметры функции
= (σ , , )
Изохорные кривые можно считать подобными
σ = ( ) ∙ ( )
σ( )
=1+ ∙
Ползучесть - модели
Единой математической теории ползучести нет
Используются множество самых различных вариантов описания зависимости
= (σ , , )
На практике наиболее важна стадия установившейся ползучести
= (σ , )∙
Скорость
Ползучесть – модели
установившейся стадии
Закон Нортона (Norton F.H.)
˙ =β ∙
Параметры определяют по результатам эксперимента из соотношения
( ˙ )= ( β )+ ∙ ( )
Экспоненциальная зависимость (Ludwick P.)
˙ =β ∙ ( ∙ )
Гиперболический синус (Nadai A.)
˙ =2 ∙ β ∙ h ( ∙ )
Ползучесть – учет температуры
= ( ) ∙ 1 ( ) ∙ ( )+ ( )∙ 2 ( ) ∙
( )= 0 ∙ ( ∆ ∙ )
Ползучесть – учет радиационной
ползучести
˙ = ∙ ∙Φ
Ползучесть бетона
Способность бетона деформироваться во времени даже при неизменной нагрузке
www.ctcmetar.ru/stroitelnoe-materialovedenie/2138-deformativnye-svoystva-betona.html
Ползучесть древесины
Характеристики ползучести при сжатии в зависимости от уровня нагрузки в % от кратковременного предела прочности
Вареник А.С., Вареник К.А. О ПОЛЗУЧЕСТИ ДРЕВЕСИНЫ // Современные проблемы науки и образования. – 2014. – № 2
