Лабораторная работа №10

ИСПЫТАНИЕ ГИДРОДИНАМИЧЕСКОЙ ПЕРЕДАЧИ

Цель работы:

1.Изучить принцип действия, устройство и работу гидромуфты. 2.Освоить методику испытания гидромуфты.

3.Получить внешнюю и приведенную характеристики.

Основные теоретические сведения

Гидродинамической передачей называется гидравлическая передача, состоящая из лопастных колес с общей рабочей полостью, в которой крутящий момент передается за счет изменения момента количества движения рабочей жидкости, а перенос энергии от ведущего звена к ведомому осуществляется потоком жидкости.

По характеру изменения передаваемого момента гидродинамические передачи разделяются на гидродинамические муфты (гидромуфты) и гидродинамические трансформаторы (гидротрансформаторы).

Вгидромуфтах крутящий момент передается без изменения его величины, а в гидротрансформаторах передаваемый момент можно изменять по величине, а иногда и по знаку.

Гидротрансформатор состоит из двух лопастных колес (рис. 10.1): насосного2, соединенного с входным валом1, и турбинного 4, соединенного с выходным валом6. Между насосным и турбинным колесами имеется осевой зазор, равный 3–6 мм. Лопастное колесо реактора3жестко соединяется

скорпусом5и воспринимает момент, возникающий на реакторе.

Вгидромуфте (рис. 10.2) реактор отсутствует, поэтому трансформация момента не происходит и крутящий момент на валах обоих колес одинаков.

4

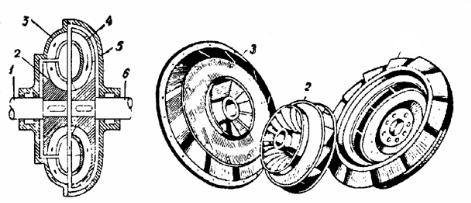

Рис.10.1. Схема гидротрансформатора и его лопастные колеса

52

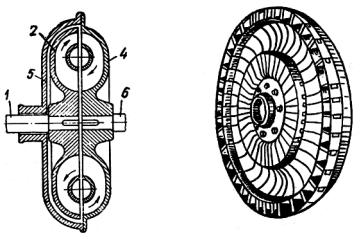

Рис. 10.2. Схема гидромуфты и её лопастное колесо

Алгебраическая сумма моментов гидродинамической передачи:

где Мн,Мт,Мр–моменты на насосном и турбинном лопастных колесах и на реакторе.

Мощность на входном валу (на валу насосного колеса) N и на вы-

ходном валу (на валу турбинного колеса) Nп может быть определена по крутящему моменту

где н, nн, т, nт – угловая частота и частота вращения насосного и турбинного лопастных колес.

Коэффициент полезного действия (КПД):

где i= nт/nн – передаточное отношение; k= Мт/Мн – коэффициент трансформации момента.

КПД учитывает потери в насосном и турбинном колесах, в реакторе, а также механические потери в подшипниках и потери на трение лопастных колес о жидкость. В гидромуфте крутящий момент не изменяется, следовательно, k= 1, a =i.

53

Поскольку преобразование энергии происходит с потерями, то максимальный КПД = i =0,97÷0,98.Таким образом, при передаче мощности через гидромуфту частота вращения выходного (турбинного) вала nт всегда меньше частоты вращения входного (насосного) вала nн.

Разность частот вращения входного и выходного валов, отнесенная к

частоте вращения входного вала, называетсяскольжением (S = 0,02 0,03). Гидротрансформаторы, как правило, служат для увеличения крутящего момента, т. е.k>1. Обычно для гидротрансформаторов k = 1,75 1,1, максимальный КПД max = 0,8 0,9 и передаточное отношение i= 0,5 0,8.

Внешней характеристикой гидродинамической передачи называются графики, выражающие зависимость мощности и моментов на входном и выходном валах и КПД от передаточного отношения при постоянных вязкости, плотности рабочей жидкости, а также частоте вращения входного вала. Такие графики изображены на рис. 10.3.

N

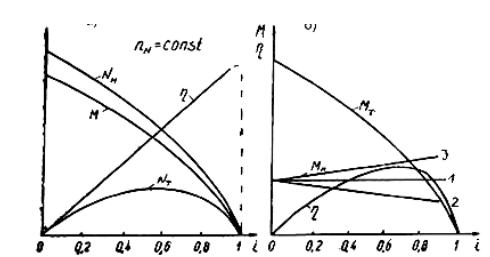

Рис. 10.3. Внешние характеристики гидродинамической передачи: а – гидромуфты; б – гидротрансформатора

Из рис. 10.3, а видно, что для полностью заполненной жидкостью гидромуфты при i= 0 (nт= 0) момент на турбинном колесе (Мт=Мн) будет максимальным. В зависимости от конструкции величина максимального момента может составлять Мmax= (5 7) Mном. С увеличением i момент падает до нуля.

То же самое можно сказать и о мощности на входном валу Nн. Мощность на ведомом валу NТравна нулю при i= 0, i= 1, а максимальное значение Nт наблюдается при 0 <i< 1, КПД с увеличением i увеличивается и изображается прямой линией, идущей от 0 до 1.

54

Однако КПД не может равняться единице, так как при i=l передаваемая мощность стремится к нулю. Поэтому в области i=l кривая КПД изображается круто снижающейся пунктирной линией.

Внешняя характеристика гидротрансформатора (рис. 10.3, б) отличается от таковой для гидромуфты. Момент на турбинном колесе имеет максимальное значение при i= 0, затем падает до нуля.

Момент на насосном колесе может быть постоянным (кривая1), уменьшаться (кривая2) или возрастать (кривая3).

КПД увеличивается с возрастанием i, имеет максимум при i= 0,5– 0,7,затем падает до нуля при i= l.

Кроме внешней, используются универсальная и приведенная характеристики (рис. 10.4).

Универсальная внешняя характеристика гидродинамической передачи представляет собой совокупность внешних характеристик при различных частотах вращения входного вала (см. рис. 10.4,а).

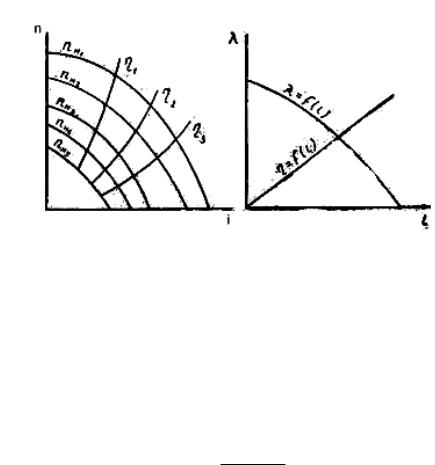

Рис. 10.4. Характеристики гидродинамической передачи: а – универсальная; б – приведенная

Приведенная характеристика гидродинамической передачи показывает зависимость коэффициента момента входного вала , коэффициента трансформации момента K, полного КПД от передаточного отношения i при постоянных вязкости и плотности рабочей жидкости к частоте вращения входного вала.

Коэффициент момента входного вала определяется по формуле:

где М,n – момент и частота вращения входного вала; D– активный диаметр гидродинамической передачи; – плотность жидкости.

55

Режим работы гидромуфты выбирают так, чтобы при номинальном режиме (длительная эксплуатация) она работала вблизи оптимального режима, для которого ном max.

В связи с этимiном= ном= 0,94÷0,98. Момент номинальный Мном в несколько раз ниже максимального момента.

Момент, передаваемый при i= 0, можно уменьшить, снизив расход жидкости через лопастные колеса, что достигается уменьшением наполнения гидромуфты. При меньшем наполнении гидромуфты уменьшается расход на всех режимах работы и крутизна характеристики, что ведет к снижениюКПД на нормальном режиме ном.

Пуск таких гидромуфт производят при минимальном наполнении, а в нормальном режиме они работают при полном наполнении. Регулируемые гидромуфты применяют для самых тяжелых условий пуска, разгона машины с большим моментом инерции и для регулирования в небольших пределах частоты вращения nт.

Для гидродинамических передач, особенно больших мощностей, необходима система питания для обеспечения охлаждения, устранения утечек и для изменения наполнения передачи, а также поддержания необходимого давления, обеспечивающего бескавитационную работу гидропередачи.

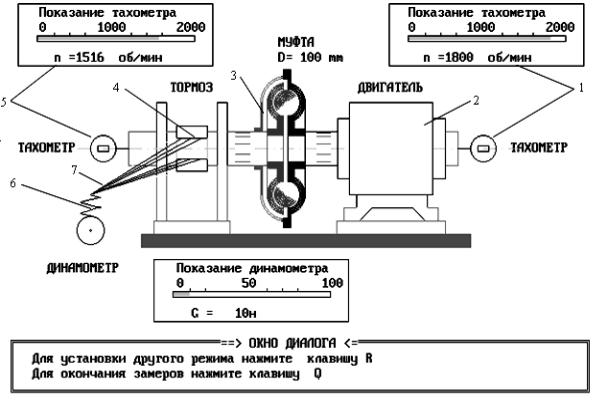

Установка (рис. 10.5) состоит из электромотора постоянного тока2,непроточной гидромуфты3, тормоза4и контрольно-измерительной аппаратуры. Последняя служит для замера частоты вращения насосного nн (датчик и прибор1) и турбинного nт (датчик и прибор5) колес и крутящего момента на тормозе4 (весовое устройство7с плечом 6).

В качестве тормоза можно применить индукторный тормоз типа ИМС. Насосное колесо гидромуфты соединено с валом электромотора постоянного тока, позволяющего изменять частоту вращения nн, а турбинное колесо–с тормозом.

При включении электромотора начинает вращаться насосное колесо, вовлекающее в движение рабочую жидкость, которая приводит в движение турбинное колесо и связанный с ним тормоз. По мере нагружения тормоза частота вращения турбинного колеса nтпадает и при полностью заторможенном колесе (nт = 0) момент становится максимальным.

При полностью заторможенном турбинном колесе работа гидромуфты допускается в течение ограниченного времени (не более трех минут), так как при этом вся подводимая мощность идет на нагрев рабочей жидкости и в случае увеличения её температуры до 90–100С° срабатывает тепловая защита и жидкость выбрасывается из гидромуфты.

Установка предназначена для испытания непроточных гидромуфт.

56

По данным табл. 10.1построить внешнюю и приведенную характеристики, типовая форма которых приведена на рис.10.2 и 10.3.

Для построения универсальной характеристики (см. рис. 10.3) получить ряд внешних характеристик при различных значениях частоты вращения насосного колесаnн.

Библиографический список

1.Гиргидов А. Д. Механика жидкости и газа (гидравлика) : учебник для вузов / А. Д. Гиргидов. – Изд. 3-е, испр. и доп. – СПб. : Изд-во Политехн. ун-та, 2007. –

544 с. : ил.

2.Лепешкин А. В. Гидравлика и гидропневмопривод. Ч. 2. Гидравлические машины и гидропневмопривод : учебник / А. В. Лепешкин, А. А. Михайлин, А. А. Шейпак ; под ред. А. А. Шейпака. – М. : МГИУ, 2003. – 352 с.

3.Чугаев Р. Р. Гидравлика (техническая механика жидкости) : учебник / Р. Р. Чугаев. – 5-е изд., репринт. – М. : Бастет, 2008. – 672 с. : ил.
