.pdfЛабораторная работа №8
ПАРАМЕТРИЧЕСКИЕ ИСПЫТАНИЯ ЦЕНТРОБЕЖНОГО НАСОСА
Цель работы:
1.Изучить работу насосной установки с центробежным насосом.
2.Освоить методику параметрических испытаний центробежного
насоса.
3.Получить характеристику центробежного насоса.
Основные теоретические сведения
Параметрические испытания проводятся с целью определения технических показателей (параметров) и характеристик насосов.
Подача насосаQ– объем жидкости, перекачиваемый насосом в единицу времени (м3/с, л/с, м3/ч).
Идеальная (теоретическая) подача насоса Qт– сумма подачи насоса Qи объемных потерь Q:
Qт
Q
Q
.
(8.1)
Напор насосаH–приращение полной удельной энергии жидкости, проходящей через насос, м. Для работающего насоса напор можно определить по показаниям манометра и вакуумметра:
|
p |
p |
|
H |
|
* |
|
м |
в |
||
|
|||
|
g |
Z |
|
|
V |
2 |
V |
2 |
|
|
|
||||
|
н |
в |
||||
|
|
|
||||
|
м |
|
|
|
2g |
|
|
|
|
|
|
|
,
(8.2)
где pм,pв– показания манометра и вакуумметра, расположенных соответственно на напорном и всасывающем патрубках насоса, Па (рис. 8.1); Zм – превышение оси вращения стрелки манометра над точкой подключения вакуумметра, м; Vн,Vв – средние скорости движения жидкости в напорном и всасывающем трубопроводах, м/с; ρ – плотность жидкости, кг/м3.
Знак «минус» перед pв ставится, когда на входе в насос избыточное давление, т.е. насос работает в подпоре.
Мощность насосаN– мощность, потребляемая насосом:
N
M
,
(8.3)
гдеМ –крутящий момент на валу;ω– угловая скорость вала насоса. Полезная мощностьNпмощность, сообщаемая насосом перекачивае-
мойжидкости и определяемая зависимостью
Nп p·Q ·g·H ·Q , |
(8.4) |
гдеp – давление, Па.
КПД насосаη–отношение полезной мощности к мощности насоса, т. е.
41
|
Nп |
. |
(8.5) |
|
|||
|
N |
|
Для испытания насосов используются установки с открытой или закрытой циркуляцией жидкости. На рис. 8.1 приведена лабораторная установка открытого типа.

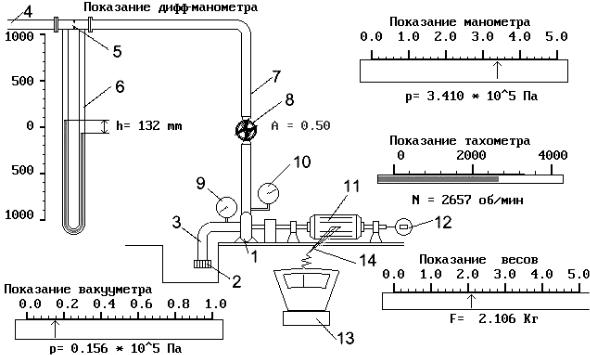

Рис. 8.1. Схема установки испытания насосов с открытой циркуляцией жидкости:
1 – центробежный насос с электродвигателем; 2 – обратный клапан; 3 – всасывающий трубопровод; 4 – отводящий трубопровод; 5 – диафрагма; 6 – ртутный дифференциальный манометр; 7 – напорный трубопровод; 8– задвижка; 9 – вакуумметр; 10 – манометр;
11 – электродвигатель; 12 – тахометр; 13 – весы; 14 – рычаг
Для заливки водой насоса и всасывающего трубопровода последний соединяется с вакуумным насосом, который создает необходимый вакуум во всасывающем трубопроводе 3 перед пуском насоса. Под действием разности давлений на свободной поверхности воды в приемном резервуаре и во всасывающем трубопроводе 3 открывается клапан 2 и вода заполняет трубопровод и насос.
Характеристика центробежного насоса– графическая зависимость напораH, мощности N, КПДη и допустимого кавитационного запаса hд
(или допустимого вакуума
H д вак
) от подачи Q при постоянныхзначениях
частоты вращения рабочего колеса, вязкости и плотности жидкости на входе в насос.
42
Графическая зависимость включает характеристики: напорную – H = f(Q),энергетические –N = f(Q);η = f(Q)и кавитационную – hд== f(Q).
Характеристики получают в результате параметрических испытаний
насосов на заводах-изготовителях и помещают в каталогах. |
|
На рис. 8.2 приведены характеристики насоса 1К |
8/18 при n = |
= 2900 об./мин для диаметра рабочего колеса Д1 = 128 мм |
и обточенного |
Д2 = 115 мм. |
|

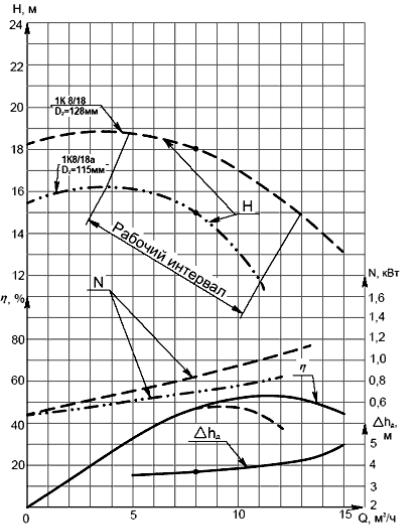

Рис. 8.2. Характеристики насоса
На напорных характеристиках показан рабочий интервал насоса по подаче и напору (поле насоса Q – H), получаемый путем изменения частоты вращения или обточкой рабочего колеса по внешнему диаметру. В пределах рабочего интервала КПД насоса имеет максимальное значение или меньше его не более чем на 10%.
43
Порядок выполнения лабораторной работы и обработка опытных данных
1.Призакрытой задвижке 8 залить водой всасывающий трубопровод 3 и насос 1, а затем включить насос.
2.При режиме работы насоса, когда Q = 0, снять показания дифференциального манометра 6, вакуумметра 9, манометра 10, весов 13 и тахометра 12.
3.Создать одиннадцать различных режимов работы насоса с помощью задвижки 8, обеспечивая различную подачу от 0 до 1, с шагом 0,1.
При каждом режиме снимать показания приборов, перечисленных в п. 2. Результаты замеров записать в табл. 8.1.
|
|
|
|
|
Таблица 8.1 |
|
|
Таблица измеряемых параметров |
|
||||
|
|
|
|
|
|
|
А, |
Рм, |
Рв, |
h, показания |
|
nос, число |
|
открытие |
F, |
|||||
показания |
показания |
дифмано- |
оборотов |
|||
задвижки |
показания |
|||||
манометра, |
вакууметра |
метра, |
вала насоса, |
|||
на напорной |
весов, кг |
|||||
Па 105 |
Па 105 |
мм.рт.ст. |
об./мин |
|||
трубе |
|
|||||
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
4. Вычислить параметры, необходимые для построения напорной и энергетической характеристик.
Подачу насоса Q, л/с,рассчитывают по формуле
Q
С |
h |
,
(8.6)
где С – постоянная диафрагмы, равная 0,7; h – перепад давлений по дифманометру, мм рт. ст.
Напор насоса H, м, рассчитывают по формуле
H
P |
P |
м |
в |
g |
,
(8.7)
где Рм– показания манометра, кПа; Рв– показания вакуумметра, кПа;ρ – плотность воды, равная 1 т/м3; g= 9,81 м/с2.
Мощность на валу насоса Nнрассчитывают по формуле
N |
н |
M (F F ) L noc , |
(8.8) |
|
|
o |
30 |
|
|
|
|
|
|
где М – крутящий момент на валу насоса, Н·м; ω – угловая скорость вала насоса, рад/с; F – показания весов, Н; Fо = 0, показания весов при отклю-
44
ченном насосе, Н(для перевода в ньютоны показания весов в кг необходимо умножить на 9,81 м/с2);L– длина рычага,L =0,716 м; nос – частота вращения вала насоса, об./мин.
Полезную мощность и КПД насоса η вычислить по формулам (8.4) и
(8.5).
Результаты вычислений записать в табл. 8.2.
|
|
|
|
|
|
Таблица 8.2 |
|
Таблица расчетных параметров |
|
|
|||
|
|
|
|
|
|
|
Nн, мощность |
Q, подача |
|
H, напор |
Nп, полезная |
|
η, КПД |
насоса |
|
мощность |
|
насоса, |
||
насоса, л/с |
|
насоса, М |
|
|||
на валу, Вт |
|
насоса, Вт |
|
% |
||
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5. По данным табл. 8.2 |
построить графические |
зависимостиH |
= f(Q),Nн= f(Q);Nп= f(Q);η=f(Q).
45
Лабораторная работа №9
КАВИТАЦИОННЫЕ ИСПЫТАНИЯ ЦЕНТРОБЕЖНОГО НАСОСА
Цель работы:
1.Убедиться на практике в существовании явления кавитации в центробежном насосе и понять причины ее возникновения.
2.Освоить методику кавитационных испытаний центробежного насоса.
3.Получить в результате испытаний кавитационную характеристику
насоса.
Основные теоретические сведения
Кавитацией называется нарушение сплошности потока жидкости, обусловленное появлением в ней пузырьков или полостей, наполненных паром и газом.
Внешним проявлением кавитации является наличие шума, вибрации, падение напора, подачи, мощности и КПД. Очевидно, что работа насоса в кавитационном режиме недопустима.
Возникновение и характер кавитационных явлений определяются кавитационным запасом h– превышением удельной энергии жидкости при входе в насос над удельной энергией её насыщенных паров:
|
p |
|
V |
2 |
|
|
|
|
|
|
|
h |
g |
|
2g |
|
|
|
|
|
|||
|
|
|
|
pнпg
,
(9.1)
где р,V– абсолютное давление и скорость на входе в насос;рнп – давление насыщенных паров жидкости на входе в насос, зависящее от рода жидкости и её температуры(табл.9.1).
Таблица 9.1
Зависимость давления насыщенных паров от температуры
t, °C |
5 |
10 |
15 |
20 |
30 |
40 |
60 |
80 |
100 |
|
|
|
|
|
|
|
|
|
|
Вода |
0,32 |
1,21 |
1,69 |
2,34 |
4,24 |
7,37 |
20,2 |
48,2 |
103,3 |
|
|
|
|
|
|
|
|
|
|
Начальная стадия кавитации определяется критическим кавитационным запасом hкр – кавитационным запасом, при котором в насосе наблюдается падение напора на 2 % на частной кавитационной характеристике (Н = f( Н)) или на1 м при напоре насоса более 50м.
46
Величину критического кавитационного запаса hкр можно определить при кавитационных испытаниях насоса по частной кавитационной характеристике или по формуле С.С.Руднева:
h |
n |
Q |
10 |
|
|
кр |
|
C |
|
||
|
|
|
|
|
|
3/4 |
|
|
|
|
|
|
|
|
,
(9.2)
где n– частота вращения, об./мин; Q – подача насоса, м3/с; С – кавитационный коэффициент быстроходности, величина которого зависит от конструктивных особенностей насоса и равна:600–800 – для тихоходных насо- сов;800–1000 – для нормальных насосов;1000–1200 – для быстроходных насосов.
Работа насоса без изменения основных технических показателей,
т. е. без кавитации, определяется допустимым кавитационным запа-
сом hдоп, вычисляемым по формуле:
h |
|
доп |
|
A hкр
,
(9.3)
где А– коэффициент кавитационного запаса,A=f( hкр), А = 1,05–1,3. Графическая зависимость допустимого кавитационного запаса от по-
дачи в рабочем интервале hдоп = f(Q) называется кавитационной характеристикой насоса (рис. 9.1).Её получают при кавитационных испытаниях насоса по частным кавитационным характеристикам.
Частная кавитационная характеристика–это зависимость напора насоса от кавитационного запаса при постоянной частоте вращения, подаче и температуре жидкости, H= f( h) (рис. 9.2).

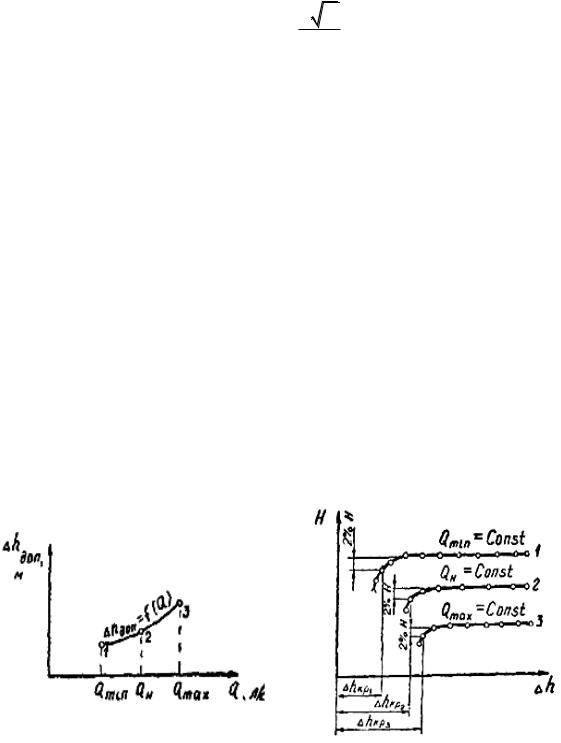

Рис. 9.1. Кавитационная характеристика насоса
Рис. 9.2. Частные кавитационные характеристики насоса
47
При испытаниях насоса кавитационный запас определяется по фор-
муле:
|
|
p |
p |
p |
|
V |
|
|
h |
|
|
|
|
|
2 |
|
|
м |
в |
нп |
|
, |
(9.4) |
|||
|
|
|
|
|||||
доп |
|
|
g |
|
|
2g |
||
|
|
|
|
|
|
|
где pм,pв, рнп – показания манометра, вакуумметра и давление насыщенных паров жидкости на входе в насос, Па.
Полученные опытным путем значения hдоп приводятся к номинальной частоте вращения nн по формуле
|
n 2 |
|
|
h hдоп |
н |
|
(9.5) |
|
|||
nоп |
|
и строится частная кавитационная характеристика насоса (см. рис. 9.2).
По каждой частной кавитационной характеристике находим hкр и Q, а затем hдоп по формуле (9.4). По значениям hдоп и Q1 строим кавитационную характеристику hдоп = f(Q) (см. рис. 9.1).
Работа насоса при его эксплуатации контролируется по показаниям вакуумметра, установленного на входе в насос.
Связь кавитационного запаса с вакуумом можно найти из выражения
|
|
|
p |
|
p |
|
p |
p |
|
V |
2 |
H |
|
|
|
|
h |
|
|||||
|
а |
|
а |
нп |
|
|
|||||
|
|
|
|
|
|
|
|
||||
|
вак |
|
|
g |
|
|
g |
|
2g |
||
|
|
|
|
|
|
|
Критический вакуум:
|
|
|
p |
p |
|
|
V |
2 |
H |
кр |
|
h |
|
|
|||
а |
нп |
|
|
|||||
|
|
|
|
|
|
|||
|
вак |
|
|
g |
кр |
|
2g |
|
|
|
|
|
|
|
Допустимый вакуум:
|
|
|
p |
p |
|
|
V |
2 |
|
H |
доп |
|
h |
|
|
. |
|||
а |
нп |
|
|
||||||
|
|
|
|
|
|
|
|||
|
вак |
|
|
g |
доп |
|
2g |
|
|
|
|
|
|
|
|
|
.
(9.6)
(9.7)
(9.8)
Употребляется также понятие вакуумметрической высоты всасывания Нвс, которая связана с вакуумом зависимостью
|
|
|
|
|
V 2 |
|
|
|
p p |
|
|
V 2 |
|
|
|
|
H |
|
H |
|
|
|
; H |
|
|
а нп |
H |
|
|
|
h |
, |
(9.9) |
вc |
вак |
|
вак |
|
вс |
|
||||||||||
|
|
|
2g |
|
|
g |
|
2g |
вс |
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
где hвс – потери напора во всасывающем трубопроводе.
Максимальная (критическая) высота всасывания, т. е.высота, при которой начинается кавитация, вычисляется по формуле:
48
|
|
|
|
|
V |
2 |
|
|
|
|
|
p |
p |
|
H |
кр |
H |
кр |
|
|
h |
; |
H |
кр |
|
h |
|||
|
|
а |
нп |
|||||||||||
|
|
|
|
|
|
|
|
|
|
|||||
|
вс |
|
вак |
|
2g |
вс |
|
|
вс |
|
|
g |
кр |
|
|
|
|
|
|
|
|
|
|
|
|
|
hвс
.
(9.10)
Допустимая высота всасыванияHвс, т. е.высота, при которой обес-
печивается бескавитационная работа насоса:
|
|
|
|
|
V |
2 |
|
|
|
|
|
p |
p |
|
|
H |
|
H |
доп |
|
|
h |
; |
H |
|
|
h |
h |
|||
|
|
|
|
а |
нп |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
вс . (9.11) |
|||
|
вс |
|
вак |
|
2g |
вс |
|
|
вс |
|
|
g |
доп |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
Установка с замкнутой схемой циркуляции жидкости (рис. 9.3) включает в себя испытуемый центробежный насос 1, бак 3, всасывающий 2 и нагнетательный 5трубопроводы, вакуумный насос 4, контрольноизмерительную аппаратуру (манометр 8 и вакуумметр 7, диафрагму с подключенным к ней дифференциальным манометром 6 и тахометр 9).
Дифманометр

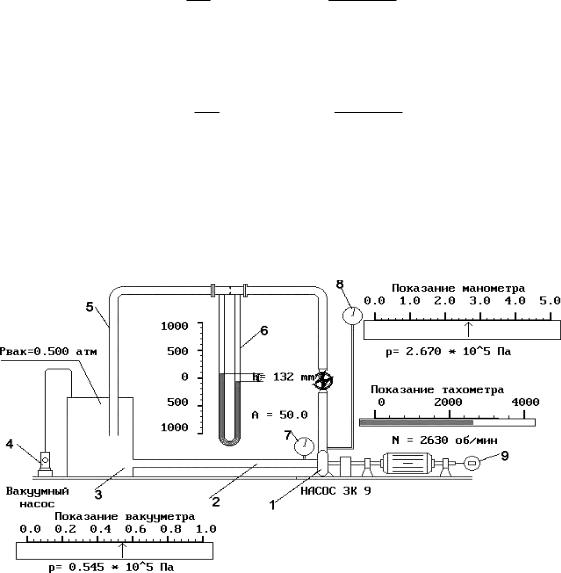

Рис. 9.3. Схема установки для кавитационных испытаний насоса
Порядок выполнения работы и обработка опытных данных для получения частных кавитационных характеристик
Частные кавитационные характеристики H = f( h) следует получить для минимальной, номинальной и максимальной подач насоса.С этой целью необходимо:
1.Включить насос1, обеспечить заданную подачу задвижкойна трубопроводе 5.
2.Уменьшать ступенчато давление на входе в насос включением вакуумного насоса4, начиная с давления, заведомо исключающего кавита-
цию, и заканчивая при резком падении напора, обеспечивая при этом Qi = = constи снимая на каждой ступени показания манометра8, вакуумметра 7,дифманометра6и тахометра9.
49
Результаты измерений записать в табл.9.2.
4. Вычислить параметры, необходимые для построения частной кавитационной характеристики:
4.1. Напор насоса Н, м:
H |
P |
P |
, |
|
M |
B |
|||
|
|
|||
|
g |
|
(9.12)
где |
p |
м |
, p |
в – показания манометра и вакуумметра, |
расположенных соот- |
|
|
|
|||||
ветственно на напорном и всасывающем патрубках насоса, Па. |
||||||
|
4.2. Подачу насоса Q, л/с: |
|
|
|||
|
|
|
|
Q С |
h , |
(9.13) |
где С – постоянная диафрагмы, равная 0,4; h – перепад давлений по дифманометру, мм рт. ст.;
4.3.Скорость V, м/с:
V |
4 Q |
, |
(9.14) |
d |
|||
|
2 |
|
|
где d– диаметр трубопровода,d=0,5 дм. 4.4.Кавитационный запас hдоппо формуле(9.4).
Если в опытах частота вращения nоп отличается от номинальной nн более чем на 0,5 %, кавитационный запас hдоп необходимо привести к nн по формуле(9.5). Если же nоп отличается от nн менее чем на 0,5 %, принять
h= hдоп.
5. Результаты вычислений записать в табл.9.2 и построить по ним частные кавитационные характеристики (см. рис. 9.2).
Таблица 9.2
Результаты вычислений
|
Измеряемые параметры |
|
|
Рассчитываемые параметры |
|
|||||
|
|
|
|
|
|
|
|
|
|
|
pa, |
pм, |
рв, |
h, |
|
nоп, |
H, |
Q, |
V, |
hдоп, |
h, |
Па |
Па |
Па |
мм.рт.ст |
|
об./мин |
м |
л/с |
м/с |
м |
м |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Порядок выполнения работы и обработка опытных данных для получения кавитационной характеристики
Для получения кавитационной характеристики hдоп = f(Q) необхо-
димо:
