МУ по лабораторным работам ГИДРАВЛИКЕ
.pdf2. В таблицу 5.2 вписать величины ζк и скоростной высоты при двух положениях крана из табл. 5.1. Сделать вывод о характере зависимости коэффициента местного сопротивления крана от степени его открытия
Таблица 5.2
Зависимость коэффициента местного сопротивления пробочного крана от степени его открытия
Положение крана |
hк, см |
|
|
V |
2 |
|
|
2g |
, см
ζк
31
Часть 2
Лабораторная работа №6
ИСТЕЧЕНИЕ ИЗ КРУГЛОГО МАЛОГО ОТВЕРСТИЯ В ТОНКОЙ СТЕНКЕ ПРИ ПОСТОЯННОМ НАПОРЕ
Цель лабораторной работы:
определить опытным путём основные коэффициенты, применяемые в расчётах истечения из отверстий.
Истечением называется процесс, при котором вода вытекает по всей площади отверстия (напорное отверстие).
На рис. 6.1 показано истечение из отверстия в тонкой стенке.

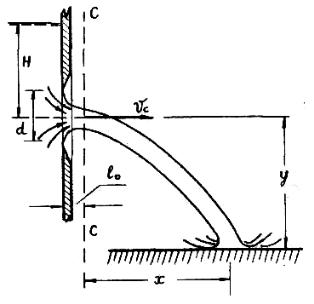

Рис. 6.1. Истечение из отверстия в тонкой стенке
Основные теоретические сведения
В лабораторной работе рассматривается истечение из малого отвер-
стия.
Малым считается отверстие, обладающее двумя признаками:
1. Скорость движения жидкости в резервуаре, обусловленная истечением, с удалением от отверстия становится пренебрежимо малой. Это наблюдается в достаточно больших резервуарах, где площадь живого сечения потока, движущегося к отверстию, Ω, не менее чем в четыре раза превышает площадь отверстия ω:
32
|
4. |
|
|
||
|
(6.1)
2. Скорость истечения у верхнего края отверстия мало отличается от скорости у нижнего края. Это наблюдается при условии, что
H |
10, |
(6.2) |
|
d |
|||
|
|
где Н – напор перед отверстием;d – диаметр отверстия (см. рис. 6.1).
При истечении на начальном участке l0 (см. рис. 6.1) происходит резкое сжатие струи под влиянием сил инерции, действующих на частицы жидкости, движущиеся на подходе к отверстию по криволинейным траекториям. Для круглых отверстий l0≈ 0,5d. Сечение С – С, расположенное на расстоянии l0 от входа в отверстие, называется сжатым сечением. После прохождения сжатого сечения скорость жидкости в струе V возрастает под действием силы тяжести, а расход Q, согласно уравнению неразрывности, остаётся неизменным. При этом площадь живого сечения струи ω с удале-
нием от сжатого сечения уменьшается
|
|
|
|
|
|
Q V
, но не так резко, как на
участке l0.
Отношение площади живого сечения струи в сжатом сечении ωс к площади отверстия ω называется коэффициентом сжатия струи и обозначается
|
|
|
|
|
с |
. (6.3) |
|
|
|||
|
|
Средняя скорость струи в сжатом сечении Vс имеет примерно горизонтальное направление. С помощью уравнения Бернулли получена фор-
мула для вычисления этой скорости: |
|
|
Vc |
2gH , |
(6.4) |
где, кроме известных обозначений, φ – коэффициент скорости, который учитывает местные потери напора.
Использование некоторых известных уравнений теоретической механики и выражения (6.4) дало возможность получить формулу для расчёта дальности вылета струи х при известной высоте расположения отверстия у:
x 2 |
H |
y
.
(6.5)
Зная скорость в сжатом сечении, можно определить расход жидкости при истечении через отверстие:
33
Q |
V |
2gH . (6.6) |
c |
c |
|
Произведение коэффициентов сжатия и скорости называется коэф- |
||
фициентом расхода и обозначается |
|
|
. |
|
(6.7) |
Подставляя μ в выражение (6.6), получаем |
|
|
|
Q |
2gH .(6.8) |
При истечении из отверстий происходит потеря напора, которая по своей физической сущности является типично местной потерей. Поэтому она может быть вычислена по формуле для местных потерь напора:
|
2 |
|
|
|
|
V |
|
|
|
hм |
c |
. |
(6.9) |
|
2g |
||||
|
|
|
Коэффициент местного сопротивления ζ связан с коэффициентом скорости следующей зависимостью:
|
1 |
1.(6.10) |
|
||
|
2 |
|
Установка (рис. 6.2) предназначена для изучения процессов истечения жидкости в атмосферу. Она представляет собой стальной резервуар 1 с вертикальными стенками, имеющий в плане прямоугольную форму. В одной из стенок имеется устройство 2 для быстрой установки и смены фланцев (пластинок) с отверстиями разной формы. Специальный затвор, который на рис. 6.2 не показан, позволяет закрывать и открывать отверстие. Вода в установке циркулирует по замкнутому контуру при помощи насоса 3 и напорного трубопровода 4. Постоянный напор в резервуаре Н поддерживается сливной трубой 5, из которой вода стекает в систему нижних резервуаров. Для измерения напора Н установлен стеклянный пьезометр 7, снабженный измерительной шкалой. Струя воды, вытекающая из отверстия, падает в бак 6, на стенке которого имеется шкала для измерения дальности вылета струи. Высота расположения центра отверстия над верхним краем резервуара y = 48 см. Для определения расхода воды, вытекающей из отверстия, используется ведро 9, которое наполняется с помощью переносной гибкой трубы 8. Время наполнения ведра замеряется с помощью секундомера. Масса воды в ведре измеряется с помощью весов 10, после чего пересчитывается в кубические сантиметры.
34

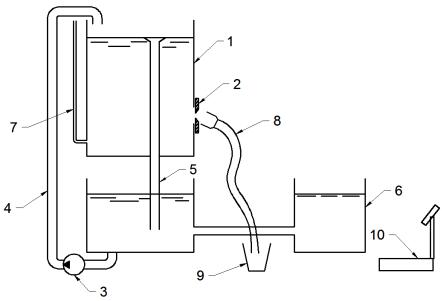

Рис. 6.2. Схема установки для изучения процессов истечения жидкости в атмосферу
Порядок выполнения лабораторной работы
1.Установка заранее наполняется водой.
2.Включается насос 3, о наполнении резервуара 1 свидетельствует вытекание воды из сливной трубы 5.
3.В устройство 2 вставляется фланец с круглым отверстием диаметром d = 2 см.
4.Открывается затвор, через который вода поступает к отверстию, и начинается истечение.
5.Измеряется напор Н по шкале пьезометра.
6.Измеряется дальность вылета струи х по шкале, закреплённой на стенке резервуара 6. Начало шкалы соответствует х = 100 см, которые необходимо прибавить к отсчёту по шкале.
7.На весах 10 определяется масса М0 пустого ведра 9.
8.Струя направляется в ведро 9 с помощью трубы 8. Одновременно включается секундомер. После достаточного наполнения ведра труба убирается и одновременно выключается секундомер.
9.Закрывается затвор, через который вода поступает к отверстию.
10. Определяется масса М ведра с водой на весах 10. 11.Результаты всех измерений записываются в табл. 6.1.
Обработка результатов измерений
1. Определить объём воды в ведре 9:
W |
M M0 |
, |
(6.11) |
|
|
||||
|
|
|
||
|
|
|
35 |
где М0 – масса пустого ведра;ρ – плотность воды. |
|
||||||||||
2. Определить расход |
Q |
W |
, где t – время наполнения ведра 9, из- |
||||||||
t |
|||||||||||
|
|
|
|
|
|
|
|
|
|
||
меренное секундомером. |
|
|
|
|
|
|
|
|
|
|
|
3.Определить коэффициент расхода из формулы (6.8): |
|
||||||||||
|
|
|
|
Q |
|
|
. |
(6.12) |
|||
|
|
2gH |
|||||||||
|
|
|
|
|
|||||||
4.Определить коэффициент скорости из формулы (6.5): |
|
||||||||||
|
|
|
|
х |
|
. |
|
(6.13) |
|||
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|||||
|
|
|
Hy |
|
|||||||
|
|
|
2 |
|
|
|
|
|
5.Определить коэффициент сжатия из формулы (6.7):
|
|
. |
|
|
|||
|
|
(6.14)
6. Определить коэффициент местного сопротивления отверстия по фор-
муле (6.10).
Результаты всех вычислений записать в табл. 6.1.
Таблица 6.1
Данные наблюдений за истечением из малого отверстия в тонкой стенке
d, см |
ω, см2 |
H, см |
y, см |
M0, кг |
t, с |
M, кг |
|
|
|
|
|
|
|
x, см |
W, см3 |
Q, см3/с |
φ |
ε |
μ |
ζ |
|
|
|
|
|
|
|
36
Лабораторная работа №7
ИСТЕЧЕНИЕ ИЗ ЦИЛИНДРИЧЕСКИХ НАСАДКОВ ПРИ ПОСТОЯННОМ НАПОРЕ
Цель лабораторной работы: определить опытным путём величину вакуума, а также коэффициентов расхода и местного сопротивления для внешнего цилиндрического насадка.
Основные теоретические сведения
Насадком (насадкой) называется короткая напорная труба, присоединённая к отверстию для истечения жидкости.
При гидравлическом расчёте насадков учитываются только местные потери напора в них. Очевидно, что это допустимо только для достаточно коротких труб.
Длина цилиндрического насадка lн обычно назначается в пределах (3…4)d, где d – внутренний диаметр насадка. При этом струя занимает всю площадь выходного отверстия, а потери напора по длине пренебрежимо малы по сравнению с местными потерями напора (hl<<hм). Если длина насадка превысит (6…7)d, пренебрежение потерями напора по длине станет недопустимым. При этом насадок становится напорным трубопроводом и расчет его следует выполнять по соответствующим формулам для трубопроводов. Если lн< 3d, поток не заполняет выходное сечение. Такая труба тоже не является насадком.
Цилиндрические насадки делятся на внешние (рис. 7.1, а) и внутренние (рис. 7.1, б). Первые называются также насадками Вентури, вторые – насадками Борда.

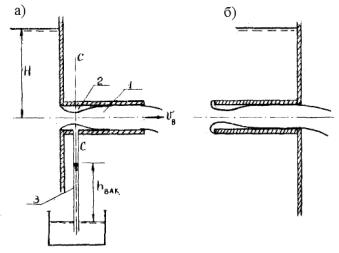

Рис. 7.1. Истечение из цилиндрических насадков
На рис. 7.1, а показан продольный разрез потока во внешнем цилиндрическом насадке. В начале насадка происходит резкое сжатие струи под
37
действием сил инерции, действующих на частицы жидкости, движущиеся на подходе к насадку по криволинейным траекториям. Поэтому, так же как при истечении из отверстия в тонкой стенке (см. лабораторную работу № 6), образуется сжатое сечение С – С.
После прохождения этого сечения поток расширяется и на выходе из насадка заполняет его поперечное сечение целиком. В кольцевом пространстве между сжатым потоком и стенками насадка образуется водоворотная область. Таким образом, поток в насадке состоит из двух принципиально отличных частей: транзитной струи 1, где частицы жидкости перемещаются только поступательно, и водоворотной области 2, в которой на фоне возвратного движения жидкости наблюдаются локальные пульсирующие завихрения.
Коэффициент сжатия транзитной струи в сечении С – С
|
|
|
|
|
с |
0, 63, |
|
|
|||
|
|
где ωс – площадь живого сечения транзитной струи в сечении С – С; ω – площадь внутреннего поперечного сечения насадка.
Из-за меньшей площади скорость в сечении С – С примерно в 1,6 раза больше, чем скорость Vcна выходе из насадка Vв:
V Q ;
V |
|
Q |
|
1 |
|
1 |
1, 6. |
|
c |
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
V |
|
|
Q |
|
|
|
0, 63 |
|
в |
|
c |
|
|
|
|
|
|
Соответственно удельная кинетическая энергия (скоростной напор) в сечении С – С примерно в 2,6 раза больше, чем на выходе:
|
Vc2 |
|
Vв2 |
|
Vc2 |
1, 62 2, 6. |
|
|
|
|
|||
|
2g |
|
2g |
V 2 |
|
|
|
|
|
|
|
в |
|
Такое различие величин кинетической энергии потока в близкорасположенных сечениях должно уравновешиваться соответствующим различием величин потенциальной энергии, т. е. давления. На выходе из насадка давление близко к атмосферному. Следовательно, в сжатом сечении должен быть вакуум, что и подтверждается экспериментально с помощью вакуумметра 3 (см. рис. 7.1), присоединённого к насадку в сжатом сечении.
Вакуумметрическая высота в сжатом сечении составляет примерно 3/4 напора.
Расход и средняя скорость потока на выходе из насадка определяются по таким же формулам, как и расход и скорость в сжатом сечении при истечении из малых отверстий в тонкой стенке:
38
V |
|
2gH ; |
в |
|
|
Q |
2gH , |
(7.1)
(7.2)
но для цилиндрических насадков коэффициенты расхода и скорости равны, потому что для выходного сечения насадка коэффициент сжатия
следовательно,
в
1,
.(7.3)
Коэффициент местного сопротивления насадка
|
1 |
1. |
(7.4) |
2 |
Очевидно, что при равных диаметрах насадка и отверстия в тонкой стенке сопротивление истечению через насадок больше, чем через отверстие. Поэтому
|
нас |
|
отв |
. |
|
|
|
(7.5)
Вакуум в насадке приводит к тому, что расход воды, вытекающей через внешний цилиндрический насадок, примерно на 33 % больше, чем из отверстия:
Qнас 1,33 Qотв .(7.6)
Соответственно нас 1,33 отв .
Продольный разрез потока во внутреннем насадке в основных чертах такой же, как во внешнем (рис. 7.1, б).
Расчётные зависимости справедливы и для внутреннего цилиндрического насадка. Вакуум во внутреннем насадке и коэффициент местного сопротивления больше, чем во внешнем. Суммарное влияние этих отличий приводит к тому, что коэффициент расхода внутреннего насадка становится несколько меньше, чем внешнего, но больше, чем отверстия в тонкой стенке.
Порядок выполнения лабораторной работы
Описание установки приведено в пояснениях к лабораторной работе № 6 (см. рис. 6.2).
1.Установка заранее наполняется водой.
2.Включается насос 3, о наполнении резервуара 1 свидетельствует вытекание воды из сливной трубы 5.
3.В устройство 2 вставляется фланец с круглоцилиндрическим внеш-
ним насадком, имеющим внутренний диаметр d = 2 см. 4.К насадку присоединяется вакуумметр.
39
5.Открывается затвор, через который вода поступает в насадок, и начинается истечение. При этом струя должна заполнять всю площадь выходного отверстия. Если этого не наблюдается, следует закрыть затвор и вновь открыть его резким движением рычага.
6.Измеряется напор Н по шкале пьезометра и вакуумметрическая высота hвак по шкале вакуумметра.
7.Выполняются измерения, необходимые для определения расхода
Q, как указано в пояснениях к лабораторной работе №6. 8.Закрывается затвор, через который вода поступает в насадок. 9.Результаты всех измерений записываются в табл. 7.1.
Обработка результатов измерений
1.Определить объём воды в ведре 9:
W |
M M0 |
, |
(7.7) |
|
|
||||
|
|
|
где М0 – масса пустого ведра;М – масса ведра с водой;ρ – плотность воды.
2. Определить расход
Q |
W |
, |
|
t |
|||
|
|
где t – время наполнения ведра, изме-
ренное секундомером.
3.Определить коэффициент расхода из формулы (7.2):
|
|
Q |
. |
|
|
2gH |
|||
|
|
(7.8)
4.Определить коэффициент местного сопротивления по формуле (7.4), учитывая, что φ = μ.
5.Вычислить величину вакуума в насадке по измеренной вакуумметрической высоте:
р |
h |
, |
вак |
вак |
|
где γ – вес единицы объёма воды.
(7.9)
|
|
|
|
|
|
Таблица 7.1 |
|
Данные наблюдений за истечением из цилиндрических насадков |
|||||||
|
|
|
|
|
|
|
|
Тип |
d, см |
ω, см2 |
H, см |
t, с |
M0, кг |
|
M, кг |
насадка |
|
||||||
|
|
|
|
|
|
|
|
Внешний |
|
|
|
|
|
|
|
W, см3 |
Q, см3/с |
hвак, см вод. ст. |
μ |
ζ |
pвак, кПа |
|
|
|
|
|
|
|
|
|
|
40
