22 Количественные показатели надежности. Особенности определения показателей восстанавливаемых объектов.

Восстанавливаемые объекты – такие объекты, техническое состояние которых возможно и целесообразно восстанавливать

К показателям надёжности относятся:

1)Параметр потока отказов

2)Наработка на отказ

3)Вероятность безотказной работы

4)Средний ресурс

5)Средний срок службы

6)Среднее время восстановления

7)средний срок сохраняемости

8)Коэф. Готовности

Особенностью восстанавливаемых объектов является возможность их ремонта

w (поток отказов) делится на:

T (между отказами)

T (до полного отказа)

Tв=Тк+Tу+Tn

Tв – ремонтопригодность по времени восстановления

Tк- время контроля

Tу- время установки

Tn – время поиска

T=T0*ln(Pxp/Pэкс) – сохраняемость

Pxp-вероятность отказа при хранении

Pэкс-вероятность отказа при эксплутации

T0- время до отказа

Кг=T0/(T0+Tв)=0,9 - комплексный показатель готовности

23 Показатели технических средств диагностирования. Показатели надежности.

1)Массогабаритные показатели (длина*ширина*высота+масса)

2)Электрические показатели

3)Метрологические:

-класс точности

-инструментальная погрешность

4)Надёжность:

-вероятность безотказной работы

-наработка на отказ

-интенсивность отказов

-достоверность результатов контроля

P00- правильное необнаружение

P11-правильное обнаружение

P10-недобраковка

P01-перебраковка

24 Использование принципа обратной связи в узлах ультразвуковых дефектоскопов.

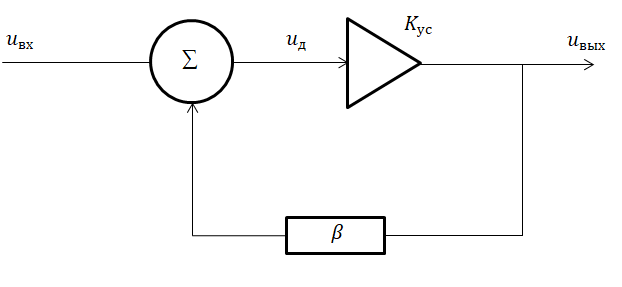

Обратная связь – процесс передачи выходного сигнала на вход устройства так, что часть сигнала поглощается или сигнал увеличивается

- дифференциальный (разностный) сигнал

- коэффициент передачи обратной связи

- коэффициент передачи цепи

Используется:

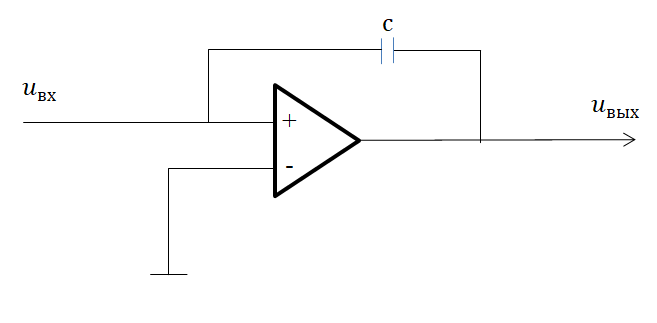

Генератор линейно изменяющегося напряжения:

25 Связь характеристик приемного тракта и аналогово-цифрового преобразователя ультразвуковых импульсных дефектоскопов со спектральной плотностью эхо-сигналов.

Для обеспечения порога усиления и работы необходимо, чтобы сигналы прошедшие до блока обработки сигнала не искажались. При проходе через все звенья приемного тракта сигнал должен не терять точность значений информационных параметров. Это обеспечивается должной широтой полосы пропускания. Для этого нужно согласовать ее со спектральной плотностью сигналов.

Зондирующий импульс – последовательность радиосигналов. Спектр его симметричный с центром на несущей частоте.

Для обнаружения такого сигнала достаточно полосы пропускания равной технической ширине спектра (должна быть не меньше, но может быть больше).

От формы зондирующего импульса зависит наполнение. Оптимальная его форма – колоколообразная.

Δf – определяется длительностью зондирующего импульса

Для АЦП важнейшая частотная характеристика определяется теоремой Котельникова.

любой аналоговый сигнал может быть восстановлен с какой угодно точностью по своим дискретным отсчётам, взятым с частотой f>2fc, где fc — максимальная частота, которая ограничена спектром реального сигнала.

То есть тактовая частота АЦП должна быть в два раза выше, чем частота наивысшей гармоники.

Между последним каскадом усиления и АЦП должен стоять фильтр НЧ, который срезает помехи.
