2.2. Расчёт потенциала и напряжённости в конденсаторе при поменянной полярности электродов.
При поменянной полярности электродов имеем, что U2=-U0=-10кВ и U1=0.
Значит система уравнений (18)–(21) примет вид:
Подставим численные значения:
Таким образом, выражения распределения потенциала и напряжённости электростатического поля между электродами цилиндрического конденсатора будет иметь вид:
Для определения поверхностной плотности заряда на электродах, воспользуемся формулами (10) и (11):
В данном случае , и обе величины положительные.

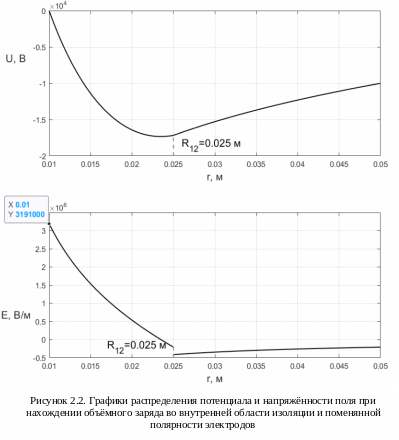

На следующей странице приведены графики распределения потенциала и напряжённости поля в конденсаторе.
Из графиков следует, что потенциал скачков не имеет, а функция напряжённости терпит разрыв. Модуль напряжённости имеет убывающий характер на первом участке, а затем возрастающий. На втором напряжённость убывает. Потенциал же имеет сначала убывающий, а затем возрастающий характер на первом участке, на втором участке потенциал возрастает. Напряжённость равна нулю, в точке минимума потенциала. Из графика распределения напряжённости видно, что максимальное по модулю значение наблюдается при r = R1 и оно равно |Emax|=3191000 В/м.
2.3. Расчёт потенциала и напряжённости при изменённом значении радиуса границы раздела R12 (R12 = 1,2R1 и R12 = 0,8 R2).
Система уравнений (18)-(21) не изменится. Меняется только значение R12. Поэтому, подставляя конкретные величины, получаем следующие значения постоянных интегрирования:
Таблица 1. Постоянные интегрирования при различных R12
|
R12=1,2R1=0,012 м |
R12=0,025 м |
R12=0,8R2=0,04 м |
C1, В |
-6777,34 |
-30282,04 |
-50963,09 |
C2, В |
-34741,88 |
-142985,02 |
-238224,78 |
C3, В |
6784,3 |
27712,75 |
124062,52 |
C4, В |
30323,96 |
93019,99 |
381658,1 |
Получаем следующие зависимости при R12=1,2R1=0,012 м:
Для определения поверхностной плотности заряда на электродах, воспользуемся формулами (10) и (11):
В данном случае и противоположных знаков.
При R12=0,8R2=0,04 м получаем следующие зависимости:
Для определения поверхностной плотности заряда на электродах, воспользуемся формулами (10) и (11):
В данном случае и одного знака.
Далее приведены графики распределения потенциала и напряжённости.
Из графиков следует, что потенциал скачков не имеет, а функция напряжённости терпит разрыв.
Из графика распределения напряжённости видно, что максимальные по модулю значения наблюдаются при r = R1 для R12=0,04 м и R12=0,025 м и они равны соответственно |Emax|=4390000 В/м и |Emax|=2322000 В/м. Для R12=0,012 м максимально по модулю значение напряжённости достигается при R=R12 со стороны ε2 и |Emax|=565400 В/м.
2.4. Расчёт потенциала и напряжённости при изменённом значении диэлектрической проницаемости внутреннего слоя изоляции ε1 (ε1 = ε0 и ε1 = 6ε0).
Система уравнений (18)-(21) не изменится. Меняется только значение ε1. Поэтому, подставляя конкретные величины, получаем следующие значения постоянных интегрирования:
Таблица 2. Постоянные интегрирования при различных ε1
|
ε1 = ε0 |
ε1 = 2ε0 |
ε1 = 6ε0 |
C1, В |
-54842,2 |
-30282,04 |
-11303,7 |
C2, В |
-259619,81 |
-142985,02 |
-53232,49 |
C3, В |
33434,64 |
27712,75 |
20454,64 |
C4, В |
110161,22 |
93019,99 |
71276,61 |
Получаем следующие зависимости при ε1 = ε0:
Для определения поверхностной плотности заряда на электродах, воспользуемся формулами (10) и (11):
В данном случае и одного знака.
При ε1 = 6ε0 получаем следующие зависимости:
Для определения поверхностной плотности заряда на электродах, воспользуемся формулами (10) и (11):
В данном случае и одного знака.

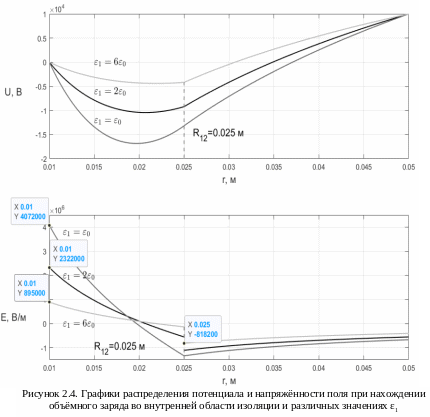

Далее приведены графики распределения потенциала и напряжённости.
Из графиков следует, что потенциал скачков не имеет, а функция напряжённости терпит разрыв при ε1 = 2ε0 и ε1 = 6ε0. При ε1 = ε0 разрыва нет.
Из графика распределения напряжённости видно, что максимальные по модулю значения наблюдаются при r = R1 для всех значений ε1.
Для ε1 = ε0: |Emax|=4072000 В/м.
Для ε1 = 2ε0: |Emax|=2322000 В/м.
Для ε1 = 6ε0 по графику тяжело определить |Emax|, поэтому на рисунке для этого графика представлены две точки (r = R1 и r = R12 для второго участка), которые подозрительны на достижение |Emax|: |Emax1|=895000 В/м и |Emax12|=818200 В/м. Следовательно – |Emax|=895000 В/м в точке r = R1.
Выводы
В цилиндрическом конденсаторе, который имеет двухслойную изоляцию с различной диэлектрической проницаемостью слоёв и не имеет объёмного заряда, потенциал всё время возрастает и имеет положительные значения. Модуль напряжённости всегда убывает (рисунок 1.1).
Также были рассчитаны поверхностные плотности заряда на электродах и определена ёмкость конденсатора на единицу длины ( ).
При внесении объёмного заряда во внутренний слой изоляции, форма кривых потенциала и напряжённости изменилась (рисунок 2.1). Напряжённость имеет сначала убывающий характер, затем возрастающий на первом участке и убывающий на втором. Потенциал же имеет сначала убывающий, а затем возрастающий характер на первом участке, на втором участке потенциал возрастает. Напряжённость равна нулю, в точке минимума потенциала. Относительно случая, когда объёмного заряда нет, максимальная напряжённость увеличилась. Также рассчитанные поверхностные плотности заряда на электродах оказались не равными по модулю и одного знака.
При изменении полярности (рисунок 2.2) электродов форма кривых потенциала и напряжённости не изменилась. Однако увеличился максимальный модуль напряжённости электрического поля.
Были построены графики распределения потенциала и напряжённости при различных значениях радиуса границы раздела R12 (рисунок 2.3). Форма кривых не изменяется, но чем больше R12, тем при большем r напряжённость меняет своё направление. Также, чем меньше R12, тем меньше максимальный модуль напряжённости. Графики U(r), E(r) имеют большую крутизну при большем R12.
Были построены графики распределения потенциала и напряжённости при различных значениях диэлектрической проницаемости внутреннего слоя изоляции ε1 (рисунок 2.4). При ε1 = ε0 нет разрыва графика напряжённости. Чем больше значение ε1, тем меньше крутизна U(r) и E(r). При меньшем значении ε1 максимальный модуль напряжённости больше.,
