1.3. Определение поверхностной плотности зарядов на поверхности электродов и ёмкости на единицу длины.
Для определения поверхностной плотности заряда воспользуемся одним из граничных условий:
,
где – нормальная к поверхности электрода часть электрического смещения.
Учитывая симметрию поля относительно оси конденсатора получаем, что на внутреннем электроде поверхностная плотность заряда определяется выражением:
(10)
Подставляя числа, получим:
Аналогично получим поверхностную плотность заряда на внешнем электроде, с учётом знака , так как вектор направлен к внешнему электроду:
(11)
Подставляя значения, получим:
Ёмкость на единицу длины определяется следующим выражением:
где С-ёмкость конденсатора и – осевая длина цилиндра.
Ёмкость определяется следующим образом:
(13)
Подставив выражение (13) в формулу (12), сократив и подставив численные значения получим:
Часть 2. Расчёт электрического поля в пространстве между электродами цилиндрического конденсатора с объёмным зарядом.
2.1. Расчёт потенциала и напряжённости поля в конденсаторе.
Дано:
|
|
|
|
|
, кВ |
ρ, 10—4 Кл/м3 |
0,01 |
0,05 |
0,025 |
|
|
10 |
-25 |
Решение:
Область расчёта электрического поля конденсатора представляет собой пространство между его электродами и состоит из двух подобластей: 1 – внутренний слой диэлектрика и 2 – внешний слой. Согласно условию задачи, во внутреннем слое диэлектрика присутствует объёмный заряд, и распределение потенциала находится с помощью уравнения Пуассона. Принимая во внимание условие, что поле конденсатора изменяется вдоль координаты, перпендикулярной поверхности электродов (координаты r) выбираем цилиндрическую систему координат для записи уравнения:
Учитывая симметрию поля относительно оси конденсатора, принимаем Eφ=0 и, следовательно, Кроме того, поле цилиндрического конденсатора является плоскопараллельным (картина поля во всех плоскостях, перпендикулярных оси конденсатора, одинакова), и, следовательно, Ez=0 и . Таким образом, уравнение Пуассона принимает вид:
Для внешнего слоя распределение потенциала находится с помощью уравнения Лапласа, так как там нет объёмного заряда. И оно принимает вид:
Рассмотрим зависимость потенциала от радиуса цилиндра.
Вследствие наличия между обкладками двухслойного диэлектрика необходимо рассмотреть два случая. Однако, так как во внутреннем слое присутствует объёмный заряд, то зависимости будут различными.
При ≤ r ≤ после двукратного интегрирования уравнения Пуассона по переменной r получаем следующую зависимость:
(14)
При ≤ r ≤ после двукратного интегрирования уравнения Лапласа по переменной r получаем функцию:
(15)
Где С1, С2, С3, С4 постоянные интегрирования.
При этом, используя формулу
находим распределение напряжённости электрического поля:
(16)
(17)
Для определения констант C1, C2, C3, C4 воспользуемся граничными условиями:
1. При r= потенциал равен U=0, тогда:
(18)
2. При r= потенциал равен U= , тогда:
(19)
3. При r= на границе раздела двух диэлектриков нормальные составляющие вектора электрического смещения равны, тогда: D1n=D2n
(20)
4. При r = на границе раздела двух диэлектриков потенциалы и равны, тогда:
(21)
Запишем систему уравнений для нахождения постоянных:
Подставим численные значения:
Таким образом, выражения распределения потенциала и напряжённости электростатического поля между электродами цилиндрического конденсатора будет иметь вид:
Для определения поверхностной плотности заряда на электродах, воспользуемся формулами (10) и (11):
В данном случае , и обе величины положительные.

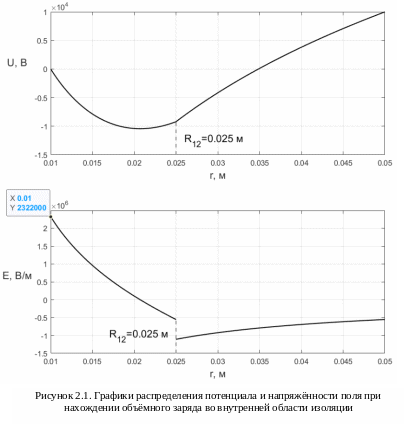

Из рисунка 2.1. следует, что потенциал скачков не имеет, а функция напряжённости терпит разрыв. Модуль напряжённости имеет сначала убывающий характер на первом участке, затем возрастающий. После скачка напряжённость убывает на втором участке. Потенциал же имеет сначала убывающий, а затем возрастающий характер на первом участке, на втором участке потенциал возрастает. Напряжённость равна нулю, в точке минимума потенциала. Из графика распределения напряжённости видно, что максимальное по модулю значение наблюдается при r = R1 и оно равно |Emax|=2322000 В/м.
