4. Загрузка транспортных средств
Задача загрузки транспортных средств в РГР решается по критериям
обеспечения сохранности и совместимости грузов при перевозке, с учетом оп-
тимального использования грузоподъемности и грузовместимости грузовых помещений транспортных средств.
4.1. Загрузка грузового отсека судна
Из справочной литературы [18, 19] выбирается судно позволяющее обеспечить необходимые режимы перевозки заданных грузов и с соответствующим значением чистой грузоподъемности(лучше DЧ > 8000 т). Если по режимам перевозки грузы сильноотличаются, то допускается использоватьдва типа судов. Этот выбор должен быть обоснован в письменном виде.
По среднему УПО заданных грузов UСР
UСР = (U1 + U2 + U3 + U4 + U5) / 5
подбирается наиболее подходящее судно, т. е. сравниваем UСР и удельную гру-
зовместимость судна w
w= WС / DЧ
ивыбираем то судно, у которого разность между ними минимальная.
По выбранному судну приводятся его основные характеристики: LС – наибольшая длина, м;
DЧ – чистая г/п, т;
WС – киповая вместимость, м3.
Учитывая ранее составленную таблицу совместимости (табл. 2), определяется минимальное потребное количество помещений для размещения грузов.
©Критерий выбора минимального количества помещений заключается в том, что сначала рассматривается возможность размещения всех (пяти) грузов в одном трюме.
Если это не возможно, то один (или больше) груз, из-за которого возникла эта ситуация, размешается в твиндеке данного отсека.
Если это также не возможно, то это груз (грузы) размешается в трюме соседнего (другого) отсека и т. д.
В любом случае, количество загруженных помещений должно быть минимальным (как можно меньшим) и как можно больше грузовсовмещались между собой, то есть находились в одном помещении (трюме).
Для выбранных помещений приводятся их основные характеристики: LПОМ – длина расчетного помещения (трюма или трюма и твиндека), м; НПОМ – высота расчетного помещения, м;
WПОМ – объем расчетного помещения, м3.
По ним методом«пропорционально кубатуре» определяется распределенный вес
РПОМ = WПОМ × DЧ / WС,
где РПОМ – распределенный вес расчетного помещения, т.
Исходные данные и результаты расчетов по выбранным помещениям
24
приводятся в табличной форме (табл. 6). Таблица 6
Наименование помещения |
Параметры расчетного помещения |
|||
LПОМ, м |
НПОМ, м |
WПОМ, м3 |
РПОМ, т |
|
|
|
|
|
|
При размещении грузов могут возникнуть следующие ситуации:
1. Размещается один груз. Если он «легкий» (U > w), то его количество
Q = W / U,
если «тяжелый» (U < w), то
Q = P.
2. Размещается два груза.
а) оба груза «легкие» («тяжелые»). Выбирается 2/3 объема (массы) груза, у которого U ближе к w и 1/3 второго груза.
б) один груз «легкий», а другой «тяжелый». Решается система двух уравнений с двумя неизвестными и находится количество«легкого» и «тяжелого» груза
QТ + QЛ = PПОМ
QТ × UТ + QЛ × UЛ = WПОМ.
где QТ и QЛ – искомые величины, то есть количество «тяжелого» и «легкого» груза, т.
Выбираем груз, у которого U > w. Это будет «легкий» груз, для него принимаем UЛ = U. Оставшийся груз – «тяжелый», для него должно выполнятся условие U < w и для него принимаем UТ = U. Выразив QТ через QЛ, подставив в систему уравнений и преобразовав ее, получим
QТ = P – QЛ
QЛ = (W – P × UТ) / (UЛ – UТ).
Подставив в систему уравнений соответствующие численные значенияP, W, UЛ, UТ, произведя вычисления, получим два значения количества (загрузки)
–для «легкого» и «тяжелого» грузов.
3.Загружаются более двух грузов. Выбираются из них один«легкий» и
один «тяжелый». Для остальных грузов их количествоQ выбирается произвольно, а значения PПОМ и WПОМ уменьшаются на соответственную величину. Далее расчеты проводятся по пункту 2.
Количество Q производно выбранных грузов(по которым не производиться расчет) желательно выбирать кратной вагонной отправке (норма загрузки вагонов РВАГ ) – одной или двум.
Например, в трюме можно расположить 4 груза, из них 1-й «легкий», а 4- й – «тяжелый», тогда количество 2 и 3-го грузов выбираем произвольно.
Принимаем Q2 = РВАГ, а Q3 = 2 × РВАГ, тогда V2 = Q2 × U2 и V3 = Q3 × U3. Решаем систему двух уравнений с двумя неизвестными и находится -ко
личество «легкого» и «тяжелого» груза
QТ + QЛ = PПОМ – Q2 – Q3
QТ × UТ + QЛ × UЛ = WПОМ – V2 – V3.
После определения количества каждого(i-го) груза на судне Qi, опреде-
25
ляется их объем Vi
Vi = Qi × Ui, i = 1, 5
Высота слоя j-го груза в помещении(Нj) определяется пропорционально кубатуре из выражения
Нj = НПОМ × Vj / WПОМ.
В записке в масштабе приводится послойный план размещения грузов по помещениям судна, на котором указываются грузы, их количество и объем (рис. 11). При размещении грузов надо учитывать ранее составленную таблицу совместимости (см. табл. 2).

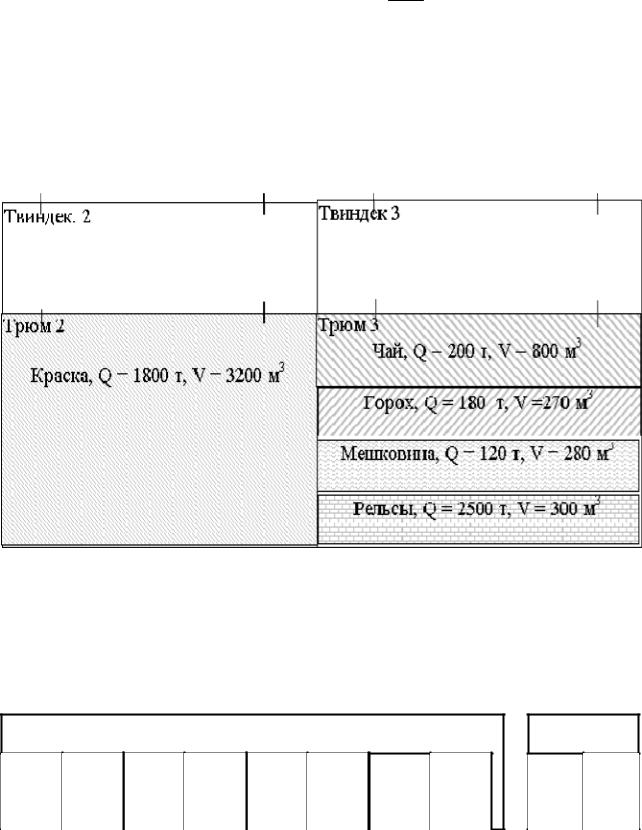

Рисунок 11 – Пример схемы загрузки отсеков судна
4.2.Загрузка смежных видов транспорта
Вданном разделе в масштабе, с учетом линейных размеров и массы пакетов, размеров и грузоподъемности вагонов, приводятся схемы размещения пакетов грузов в вагонах (рис. 12).
Рисунок 12 – Пример схемы загрузки вагона пакетами
Пространственное размещение пактов, их количество в вагоне и расчет NВ производиться аналогично определению MВ в п. 2.1. При этом вместо ℓМ, bМ, hМ используются ℓП, bП, hП, а вместо gМ – gП, тогда
