Введение
Пособие посвящено изучению вопросов, связанных с проектированием и применением важнейшего класса средств измерений – цифровых измерительных устройств (ЦИУ). Основными характеристиками ЦИУ являются их метрологические характеристики (МХ).
Задачи оценки и улучшения МХ ЦИУ решаются на стадиях проектирования и эксплуатации жизненного цикла ЦИУ. Основными методами оценки МХ ЦИУ являются:
аналитические;
экспериментальные;
имитационное моделирование.
Пособие включает методические указания к выполнению лабораторных работ, а также методические материалы к практическим занятиям по дисциплине. Темы лабораторных и практических занятий согласованы с материалами параллельно читаемого курса лекций.
Методические материалы к лабораторным работам содержат краткие теоретические сведения по их тематике, а методические материалы к практическим занятиям содержат задачи по основным темам дисциплины. Занятия проводятся после изложения соответствующего материала в лекционном курсе.
В результате выполнения лабораторных работ и практических занятий студенты приобретут умения, необходимые при проектировании и применении ЦИУ:
выбор ЦИУ при применении их в информационно-измерительных системах, а также при измерении различных физических величин;
применение МХ ЦИУ для оценки погрешностей и представления результатов измерения;
обоснованный выбор методов преобразования и основных параметров ЦИУ и их узлов при проектировании ЦИУ различных физических величин;
применение методов и способов улучшения МХ ЦИУ при их исполь-
зовании в проектировании.
Студенты также овладеют навыками экспериментального определения МХ ЦИУ.
3
Для подготовки к текущему контролю знаний учебно-методическое пособие содержит тестовые задания для самоконтроля по отдельным темам практических занятий.
I. ЛАБОРАТОРНЫЕ РАБОТЫ
Описание лабораторных работ. Лабораторные работы реализованы в виртуальном виде на основе имитационного моделирования ЦИУ. ЦИУ представлены в виде трехмерных моделей с расположенными на них органами управления. В процессе выполнения лабораторных работ проводятся виртуальные эксперименты с целью определения и исследования МХ ЦИУ.

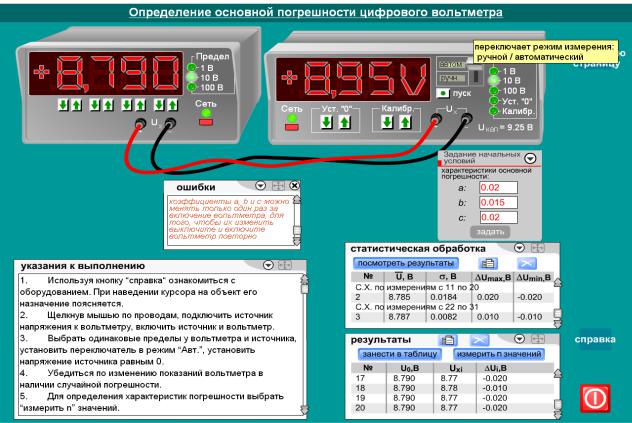

В качестве примера на рисунке приведен вид экрана для одной из работ по исследованию характеристик цифрового вольтметра.
Лабораторные работы выполняются в интерактивном режиме, графический пользовательский интерфейс включает следующие опции:
раскрывающееся окно со справочной информацией Справка;
параметры средств измерений задаются занесением их численных значений в окно Задание начальных значений;
при наведении курсора на объект появляется поясняющая надпись;
4
при неправильных действиях пользователя появляется предупреждение во всплывающем окне Ошибки;
на экран выведено окно Указания к выполнению с пошаговыми инструкциями к действиям;
промежуточные результаты моделирования и вычислений заносятся в таблицы, расположенные на экране.
В лабораторных работах при имитационном моделировании реализованы однократные и многократные измерения с последующей статистической обработкой результатов: вычислением текущего значения погрешности, вычисления предельных значений погрешности и среднего квадратичного значения погрешности при многократных измерениях, а также вычисление среднего значения результата измерений.
Требования к отчету. Отчет по лабораторной работе должен выпол-
няться на листе бумаги формата А4 (210 297 мм) чернилами (пастой) черного или синего цвета или быть отпечатан на принтере.
Отчет должен иметь титульный лист и включать следующие разделы:
1.Цель работы и краткое задание.
2.Схемы экспериментов.
3.Таблицы результатов измерений и расчетов.
4.Расчетные формулы и примеры расчетов.
5.Графики зависимостей в соответствии с заданием к работе.
6.Выводы по работе.
Запись результатов измерений и оценка инструментальных погреш-
ностей. Результаты измерений, как правило, должны быть представлены в виде
Xи = X X,
где Xи – истинное значение измеряемой величины; X – оценка измеряемой величины по результатам эксперимента: показание измерительного прибора, результат расчета измеряемой величины по показаниям приборов при косвенных измерениях и т. п.; X – абсолютная погрешность измерений.
Число значащих цифр в численных показателях точности (абсолютных, относительных и приведенных погрешностей) должно быть не более двух. При этом полученные значения показателей точности округляются следующим образом:
если первая значащая цифра погрешности 1 или 2, погрешность округляется до двух значащих цифр;
5
если первая значащая цифра погрешности более 2, погрешность округляется до одной значащей цифры.
В окончательной записи числовое значение результата измерений должно оканчиваться цифрой того же разряда, что и значение погрешности после округления. В то же время промежуточные результаты вычислений округлять не следует, так как это может привести к накоплению погрешности.
Лабораторная работа 1. ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК ЦИФРОВОГО ВОЛЬТМЕТРА
Цель работы – экспериментальное определение метрологических характеристик цифрового вольтметра.
1.1.Задание
1.Ознакомиться с назначением объектов виртуальной лабораторной работы, изображенными на экране и органами управления ими.
2.Определить шаг квантования исследуемого цифрового вольтметра для указанного преподавателем предела измерения.
3.Определить метрологические характеристики вольтметра:
шаг квантования по уровню;
среднеквадратическое отклонение случайной погрешности;
абсолютную систематическую погрешность вольтметра для 10 точек диапазона измерений; построить график зависимости систематической погрешности от измеряемой величины;
аддитивную и мультипликативные составляющие систематической погрешности;
начальный участок статической характеристики преобразования вольтметра ипостроитьееграфикприотсутствииинструментальнойпогрешности;
погрешность квантования для начального участка статической характеристикипреобразованияипостроитьграфикотизмеряемойвеличины;
инструментальную погрешность для 10 точек диапазона измерений и построить график ее зависимости от измеряемой величины;
аддитивную и мультипликативные составляющие инструментальной погрешности.
1.2. Методические указания к работе
Общие сведения. В цифровых измерительных приборах результаты измерений представлены в цифровом виде. При этом в отличие от аналоговых
6
приборов их показания меняются дискретно на единицу младшего разряда. Это приводит к ряду особенностей определения и представления метрологических характеристик цифровых приборов. К основным метрологическими характеристиками цифровых приборов относятся: статическая характеристика преобразования, шаг квантования или единица младшего разряда, инструментальная погрешность [1], [2]. Для экспериментального определения этих характеристик измеряются известные значения, воспроизводимые мерой.
Статическая характеристика преобразования устанавливает связь между измеряемой величиной Х0 и показаниями прибора, равными дискретным значениям Xп = Nq, где N – десятичное целое число, q – шаг квантова-
ния. Значение q связано с пределом измерений Xm и числом разрядов выходного кода ЦИП n соотношением
q = Xm /10n.

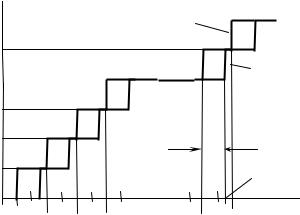

Статическая характеристика преобразования идеального цифрового прибора (рис. 1.1) получается при квантовании измеряемой величины путем отождествленияеёсближайшимилиравнымуровнемквантования.
X |
Идеальная |
|
|
Nq |
|
|
Реальная |
3q |
|
|
2q |
Xи |
|
|
|
|
q |
XN |
|
|
XО |
|
|
|
|
q/2 3q/2 5q/2 7q/2 |
(N – 0,5)q |
|
Рис.1.1
Изменения показаний идеальных цифровых приборов Xп = Nq на единицу младшего разряда q происходят при фиксированных значениях измеряемой величины, равных (N – 0,5)q, где N = 1, 2, 3,…(целое число).
Идеальный цифровой прибор имеет только погрешность квантования, предельная абсолютная погрешность которой равна Хкв = ±0,5q.
Статическая характеристика преобразования реальных цифровых приборов отличается от статической характеристики идеального. Причина этого – инструментальные погрешности. Различие проявляется в том, что смена пока-
7
заний реальных приборов происходит при значениях входной величины XN, отличных от значений (N – 0,5)q. В общем случае абсолютная основная погрешность прибора равна
X = Xп – X0,
где Xп – показание прибора; X0 – действительное значение измеряемой вели-
чины. Эта погрешность включает методическую погрешность квантования и инструментальную погрешность.
Абсолютная инструментальная погрешность Xи определяется для по-
казаний прибора Xп = Nq (рис. 1.1) по отличию реальной характеристики прибора от идеальной
Xи = Xп – 0,5q – XN,
где XN – значение входной величины, при котором происходит смена показаний прибора (показания меняются на единицу младшего разряда).
Определение характеристик случайной и систематической погреш-
ностей цифрового вольтметра. В работе с помощью имитационного моделирования исследуются свойства вольтметра. Математическая модель вольтметра отражает аддитивную, мультипликативную и случайную погрешности. Измеряемая величина воспроизводится регулируемым источником.
Последовательность действий при выполнении работы содержится в окне Указания к выполнению на экране.
По заданию преподавателя установить предел измерения вольтметра Um и определить шаг квантования по уровню q = Um /103. Включить режим
Уст 0, убедиться в наличии аддитивной погрешности. Включить режим Калибр, убедиться в наличии мультипликативной погрешности. Калибровку не проводить. Случайная погрешность проявляется изменением показаний.
При имитационном моделировании в режиме многократных измерений программным путем вычисляется среднее значение результатов измерения U и абсолютная погрешность для i-го результата измерения:
Ui = Uхi – U0,
где Uхi – результат измерения; U0 – напряжение источника.
Для массива значений погрешности { Ui} вычисляется оценка СКО погрешности и минимальное Umin и максимальное значения Umax.
Эксперимент проводится следующим образом. Устанавливают произвольное напряжение источника U0, близкое к началу диапазона, затем зада-
8
ется режим Измерить n значений при n = 1000. В таблице на экране отобра-
жаются среднее значение результатов измерений |
|
|
, U0, , |
Umin и Umax, |
||||||||
U |
||||||||||||
которые заносятся в табл. 1.1. |
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
Таблица 1.1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Номер |
U0, В |
, В |
|
|
, В |
Uсист, В |
|
|
Umin, В |
|
Umax, В |
|
U |
|
|
||||||||||
измерения |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Действия повторяют для 10 других значений U0, равномерно распределенных по диапазону измерения. Для значений U0 вычисляют значения систематической погрешности Uсист = U – U0 и заносят их в табл. 1.1.
Для определения аддитивной и мультипликативной составляющих систематической погрешности по данным табл. 1.1 строится график зависимости Uсист = F(U0), как это показано на рис. 1.2 (точки соответствуют значениям погрешности). В качестве характеристики систематической погрешности вольтметра задается ее предельные значения в виде линейной аппроксимирующей функции Uсист = a + b U0, а затем определяются составляющие погрешности: a – аддитивная и b U0 – мультипликативная соответственно.
Определение статической характеристики вольтметра при отсутствии инструментальной погрешности. В этом случае вольтметр имеет только погрешность квантования. Перед началом эксперимента параметры
инструментальной погрешности вольтметра, а также измеряемое напряжение |
||||||||||
устанавливаются равными нулю. При |
|
Uсист. |
|
|
|
|||||
|
|
|
|
|||||||
плавном изменении напряжения источ- |
|
|
|
|
||||||
|
Uсистi |
|

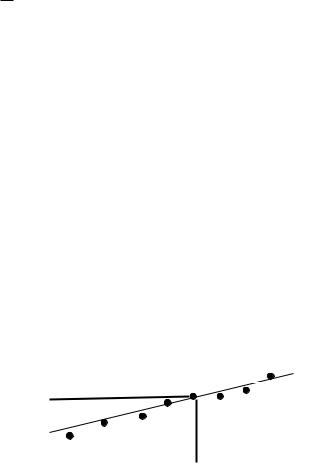

Uсист = a + bU |
|||||||
ника фиксируются значения U0, при ко- |
|
|
|
|
|
|
||||
торых показания вольтметра Ux меня- |
|
|
|
|
|
|
|
|
||
ются на единицу младшего разряда (в |
|
|
|
|
|
|
U |
|||
|
|
|
|
|
0 |
|
||||
младшем разряде показаний последова- |
|
|
|
|
|
|
|
|
||
0 |
|
|
U |
U |
||||||
тельно появляются цифры 1…8). Значе- |
|
|
|
|
i |
м |
||||
|
|
|
Рис. 1.2. |
|
|
|
||||
ния U0 и Ux записываются в табл. 1.2. |
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|||
|
|
|
|
Таблица 1.2 |
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
Номер измерения |
|
U0, В |
|
Ux, В |
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
Определение инструментальной погрешности вольтметра. После выключения вольтметра устанавливают значение случайной погрешности c = 0. После включения вольтметра задают некоторое значение напряжения в
9
начале диапазона, а затем при плавном изменении U0 в сторону увеличения, фиксируют значения U0, при котором показания Ux меняются на единицу младшего разряда. Значения U0 и Ux заносятся в табл. 1.3.
В дальнейшем фиксируются показания вольтметра для 10 новых значений U0, равномерно распределенных по диапазону измерения.
|
|
|
Таблица 1.3 |
|
|
|
|
Номер |
U0, В |
Ux, В |
Uи, В |
измерения |
|
|
|
|
|
|
|
По результатам измерений для каждого значения измеряемой величины определяют инструментальную погрешность
Uи = (Ux – 0,5q) – U0
и заносят эти значения в табл. 1.3.
Для определения аддитивной и мультипликативной составляющих погрешности строится график зависимости Uсист = F(U0) аналогично предыдущему.
Отчет должен содержать:
1.Значение шага квантования по уровню q.
2.Графики зависимости СКО случайной погрешности = F(U0) и си-
стематической погрешности Uсист = F(U0) от измеряемого напряжения U0. 3. Оценки аддитивной и мультипликативной составляющих предельной систематической погрешности: Uсист = a + bU0, a – аддитивная, bU0 – муль-
типликативная составляющие соответственно.
4. Графики начального участка статической характеристики вольтметра Ux = F(U0) и зависимости погрешности квантования Uк = F(U0) – U0 от из-
меряемого напряжения U0.
5. График зависимости инструментальной погрешности Uи = F(U0) от измеряемого напряжения U0.
6. Оценки аддитивной и мультипликативной составляющих предельной инструментальной погрешности: Uи = a + bU0, a – аддитивная, bU0 – мультипликативная составляющие соответственно.
