7.2.4.Опоры, подвески и опорные конструкции

Опоры предназначены для крепления горизонтальных и вертикальных стальных трубопроводов к зданиям, сооружениям, оборудованию и другим объектам. По назначению и устройству их подразделяют на неподвижные и подвижные опоры: по способу крепления к трубе – на приварные и хомутовые.

Неподвижные опоры (рис. 7.9.) должны жестко удерживать участок трубопровода и не допускать его перемещения относительно поддерживающих конструкций. Такие опоры воспринимают вертикальные

а б

в г

д

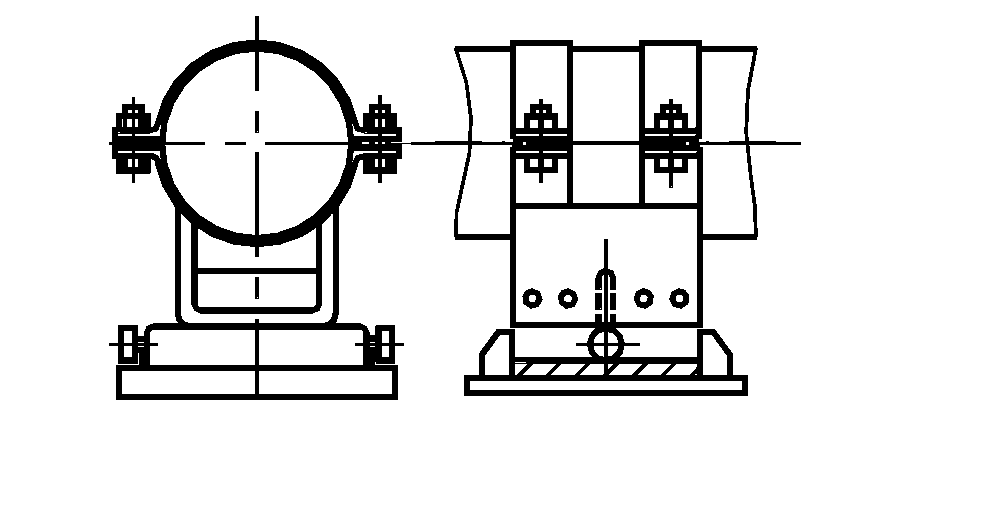

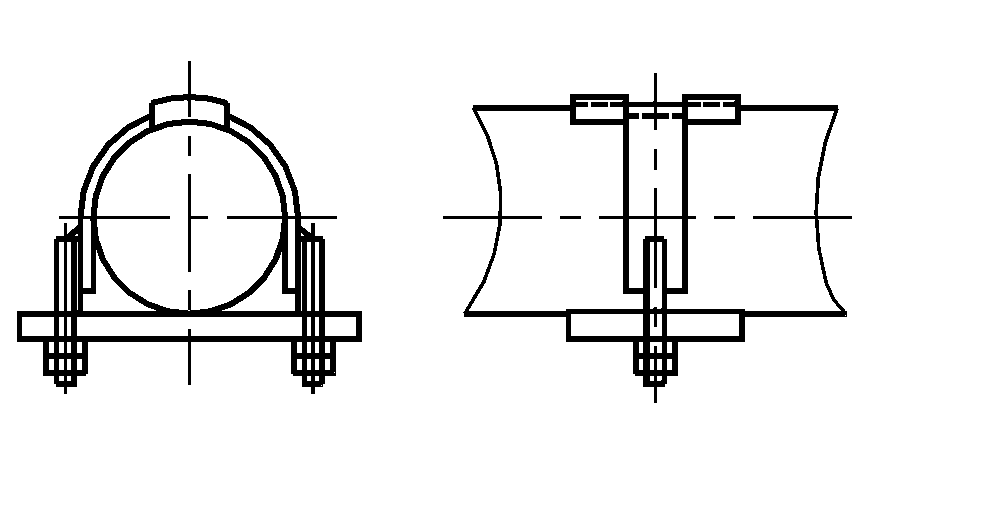

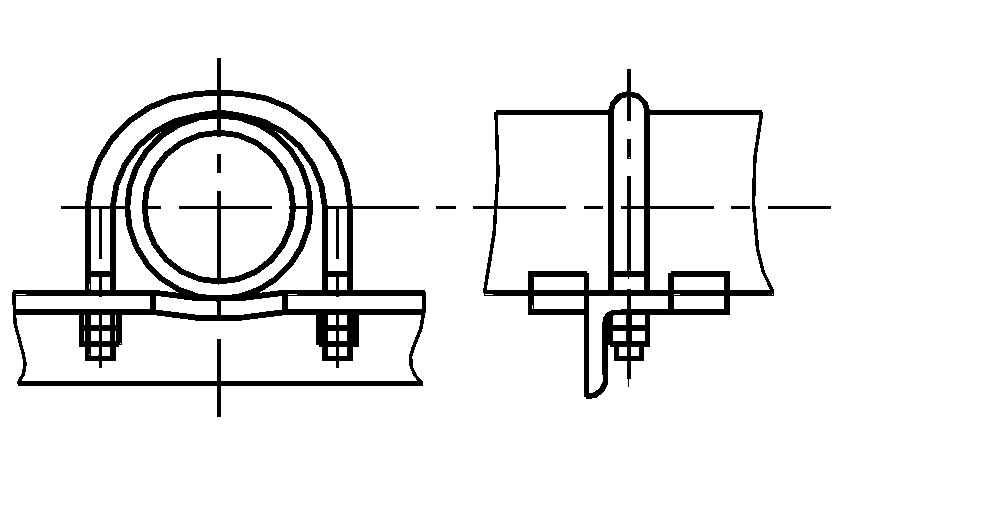

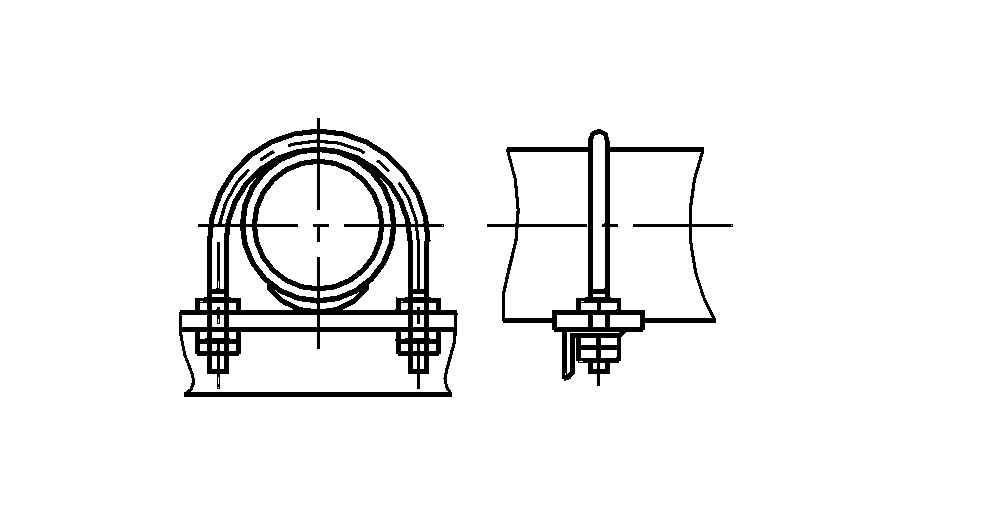

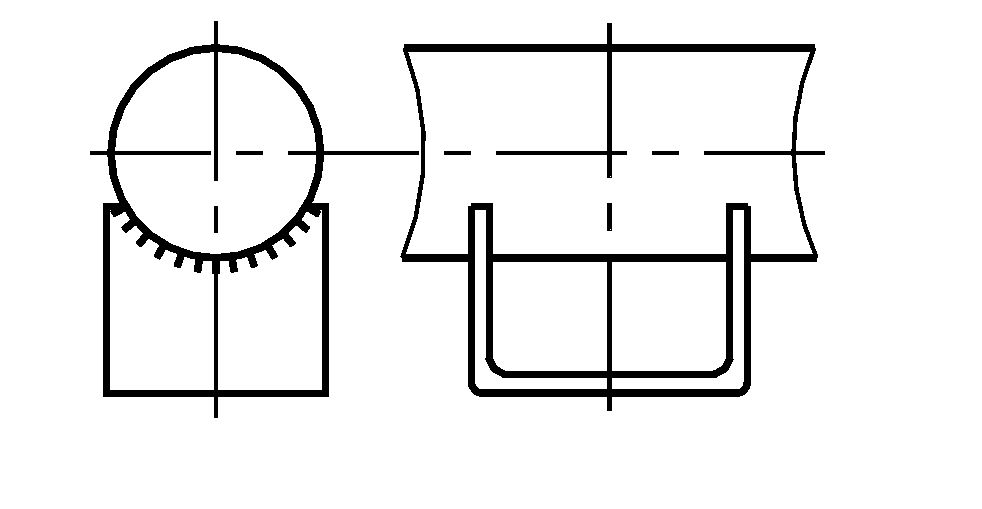

Рис. 7.9. Неподвижные опоры трубопроводов:

а – приварная; б, в – однохомутовая; г – двуххомутовая; д – бескорпусная

нагрузки от веса трубопровода и продукта, осевые нагрузки от тепловых деформаций трубопровода и сил трения подвижных опор, а также нагрузки от гидравлических ударов, вибрации и пульсации. Корпуса неподвижных опор приваривают идя прикрепляют болтами к несущим конструкциям трубопровода. При использовании хомутовых неподвижных опор, чтобы предотвратить проскальзывание трубы в опоре, к трубе приваривают специальные упоры. В зависимости от осевых сил, воспринимаемых опорой, упоры могут быть выполнены с одним или двумя хомутами или скобами.

Подвижные опоры (рис. 7.10) должны поддерживать трубопровод и обеспечивать свободное его перемещение под влиянием тепловых деформаций. Подвижные опоры подразделяют на скользящие, катковые, направляющие, пружинные, шариковые и другие. Наиболее широко применяют скользящие опоры, которые перемещаются вместе с трубой по поверхности несущих конструкций трубопровода. Чтобы уменьшить трение между пятой опоры и опорной поверхностью, используют катковые (роликовые) опоры, которые отличающиеся от скользящих наличием катков.

а б

в г

д

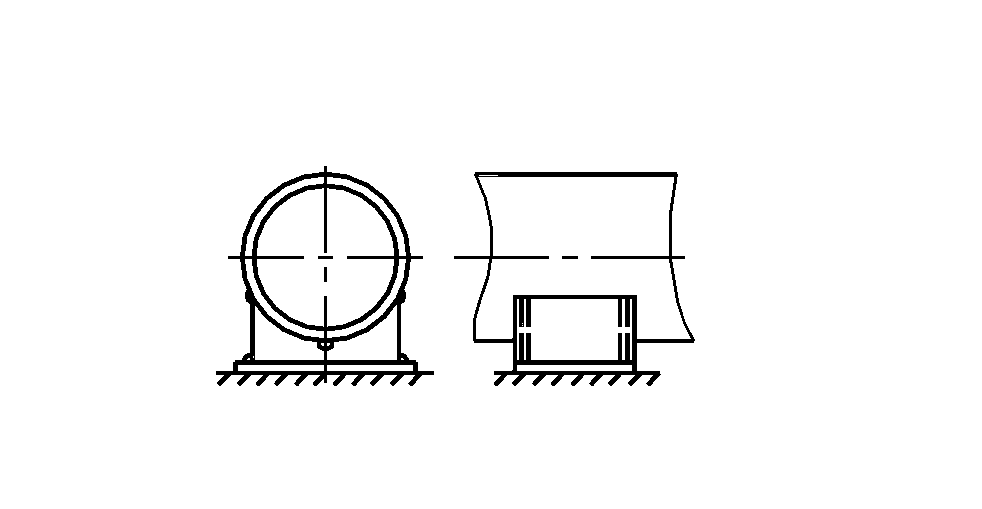

Рис. 7.10. Подвижные опоры трубопроводов:

а – скользящая приварная; б – скользящая хомутовая; в – скользящая для трубопроводов с хладагентом; г – катковая хомутовая; д – бескорпусная

Подвески служат для крепления горизонтальных (рис. 7.11.а, б) и вертикальных (рис. 7.11.в) линий трубопроводов к конструкциям зданий, сооружений и оборудованию или специальным конструкциям. Длина тяги 4, регулируемая гайками или муфтами, устанавливается проектом, при этом ее рекомендуется принимать от 150 до 2000 мм с шагом 50 мм.

7

6

4 5

3 4

2 3

1 2

1

а б

5

3 8 2

1

в

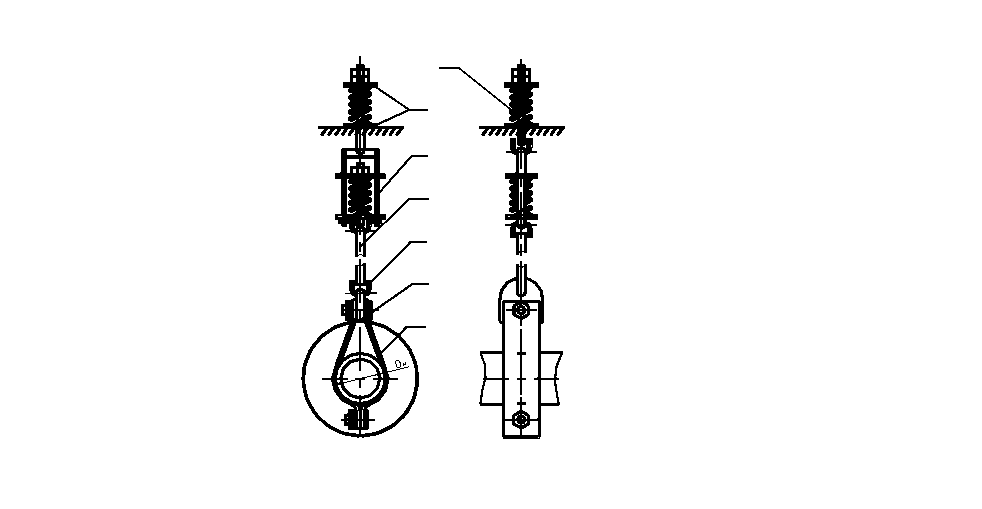

Рис. 7.11. Подвески:

а – жесткая с одной тягой для горизонтальных трубопроводов, б – пружинная с одной тягой для горизонтальных трубопроводов, в – пружинная для вертикальных трубопроводов;

1 – хомут, 2 – серьга, 3 – ушко, 4 – тяга, 5 – блок пружин, 6 – диски,

7 – пружина, 8 – упор

Все вышеперечисленные конструкции являются важными элементами трубопроводов и поэтому следует внимательно относиться к этим конструкциям.
