Катушка с ферромагнитным сердечником

Н елинейная катушка индуктивности изображена на рис. 3. Здесь R-активное сопротивление обмотки с числом витков w; Ф-основной поток, замыкающийся по сердечнику; -поток рассеяния, которому соответствует индуктивность рассеяния  и индуктивное сопротивление рассеяния .

Различают параллельную и последовательную схемы замещения катушки с ферромагнитным сердечником. Эти схемы, а также соответствующие им соотношения и векторные диаграммы приведены в табл. 1.

Таблица 1.  Схемы замещения, уравнения и векторные диаграммы для катушки    c ферромагнитным сердечником

Схема замещения	Уравнения и соотношения для параметров	Векторная диаграмма
Параллельная   Последовательная	где где

Примечание. 1. Если сердечник содержит воздушный зазор величиной , в схему замещения параллельно ветви, содержащей нелинейную катушку с проводимостью , включается дополнительная линейная катушка индуктивности с сопротивлением

2. При пренебрежении активным сопротивлением обмотки и потоком рассеяния связь между эквивалентным электрическим сопротивлением  катушки и комплексным магнитным сопротивлением  сердечника определяется соотношением

или

.



Трансформатор с ферромагнитным сердечником

Т рансформатор с ферромагнитным сердечником изображен на рис. 4. Здесь  и  - активные сопротивления первичной и вторичной обмоток с числами витков  и  соответственно. - основной поток, замыкающийся по сердечнику.  и - потоки рассеяния первичной и вторичной обмоток, которым соответствуют индуктивности рассеяния  и  и индуктивные сопротивления рассеяния  и .

Основные соотношения, схема замещения и векторная диаграмма для трансформатора с ферромагнитным сердечником приведены в табл. 2.



Таблица 2. Трансформатор с ферромагнитным сердечником

Вид информации	Уравнения, соотношения, векторная диаграмма	Примечание
Уравнения для первичной и вторичной цепей Коэффициент трансформации Параметры вторичной цепи, приведенные к первичной: напряжение на нагрузке ток ЭДС сопротивление вторичной обмотки сопротивление нагрузки Уравнения приведенного трансформатора	где где	У правильно сконструирован-ных трансформато-ров при нагрузке, близкой к номинальной,

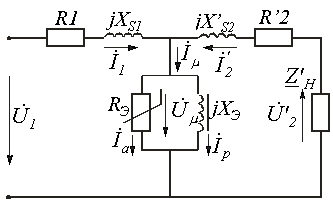

Схема замещения		Выражения для  и  те же, что и для катушки с ферромагнитным сердечником (см. табл. 1)

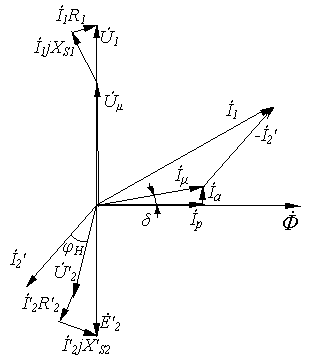

Векторная диаграмма		Диаграмма строится, начиная со вторичного контура, для произвольного расположения . - угол нагрузки
