Контрольные задания
.pdfКонтрольные задания
Учебными планами по дисциплинам, связанным с изучением электроники, предусмотрены контрольные работы, которые студенты выполняют самостоятельно для закрепления изучаемого материала.
Вариант задачи определяется последней цифрой в номере студбилета (цифре 0 соответствует вариант 10).
Требования к оформлению контрольной работы стандартные.
Сдача контрольных работ производится по графику согласно учебного плана.
Задача 1
Выпрямитель подключен к сети с напряжением U1 =220В. По заданным значениям сопротивления нагрузки Rн, и среднего тока нагрузки Iн определить коэффициент трансформации трансформатора и необходимые параметры выпрямительных полупроводниковых диодов, выбрать соответствующий тип диода из таблицы 1.
Вариант |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Схема |
1.1 |
1.2 |
1.1 |
1.2 |
1.1 |
1.2 |
1.1 |
1.2 |
1.1 |
1.2 |
выпрямителя |
|
|
|
|
|
|
|
|
|
|
Rн, кОм |
1 |
1 |
2 |
2 |
3 |
3 |
2 |
2 |
1 |
1 |
Iн, мА |
80 |
80 |
100 |
100 |
120 |
120 |
140 |
140 |
160 |
160 |
Задача 2 .
Параметрический стабилизатор построен на полупроводниковом стабилитроне. По заданным значениям сопротивления нагрузки Rн, диапазона изменения входного напряжения Uвх. мин , Uвх. макс, рассчитать сопротивление балластного резистора RБ и определить, будет ли при выбранном значении RБ обеспечена стабилизация во всем диапазоне изменения Uвх.
Вариант |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Марка |
КС139 |
КС147 |
КС156 |
КС168 |
КС191 |
КС139 |
КС147 |
КС156 |
КС168 |
КС191 |
стабилитрона |
|
|
|
|
|
|
|
|
|
|
Rн, кОм |
1 |
2 |
3 |
4 |
5 |
1 |
2 |
3 |
4 |
5 |
Uвх. мин, В |
6 |
8 |
10 |
12 |
14 |
5 |
7 |
9 |
11 |
13 |
Uвх. макс, В |
14 |
16 |
18 |
20 |
22 |
13 |
15 |
17 |
19 |
21 |
Задача 3 . Найти h-параметры транзисторов по их характеристикам, соответствующим схеме с общим эмиттером (рис. П1-П10), для заданных значений напряжения UКЭ и тока базы IБ. Нарисовать схему замещения транзистора. По значениям h-параметров транзистора при включении его по схеме с общим эмиттером найти h- параметры транзистора, включенного по схеме с общей базой. Для транзистора, включенного по схеме с общей базой найти параметры α, rЭ, rБ, rК Т-образной физической схемы замещения, если известны значения h-параметров транзистора для соответствующей схемы включения
Вариант |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Марка |
ГТ308А |
КТ312А |
КТ313А |
КТ315А |
КТ343В |
КТ349А |
КТ601А |
КТ602А |
КТ802А |
КТ902А |
транзистора |
|
|
|
|
|
|
|
|
|
|
UКЭ, В |
8 |
5 |
6 |
5 |
4 |
4 |
20 |
20 |
20 |
20 |
IБ, мА |
0,6 |
0,4 |
0,2 |
0,4 |
0,4 |
0,6 |
0,4 |
0,7 |
0,2 |
0,1 |
Задача 4. Заданы граничная частота биполярного транзистора fh21Б и коэффициент передачи тока эмиттера h21Б0. Найти значение коэффициента передачи тока эмиттера h21Б этого транзистора на частоте f.
Вариант |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
fh21Б, МГц |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
h21Б0 |
0,97 |
0,975 |
0,98 |
0,985 |
0,9 |
0,95 |
0,955 |
0,96 |
0,965 |
0,97 |
f, кГц |
100 |
200 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
Задача 5
Полевой транзистор с управляющим р-n-переходом характеризуется начальным
током канала IC НАЧ = и напряжением отсечки UОТС . Определить ток стока и крутизну |
|
|||||||||||
характеристики транзистора при нескольких напряжениях |
UЗИ . |
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
Вариант |
1 |
2 |
3 |
4 |
5 |
6 |
|
7 |
8 |
9 |
|
10 |
IC НАЧ, мА |
1 |
2 |
3 |
4 |
5 |
6 |
|
7 |
8 |
9 |
|
10 |
UОТС, В |
3 |
2 |
3 |
2 |
3 |
-3 |
|
-2 |
-3 |
-2 |
|
-3 |
UЗИ1, В |
3 |
2 |
3 |
2 |
3 |
-3 |
|
-2 |
-3 |
-2 |
|
-3 |
UЗИ2, В |
2 |
1 |
2 |
1 |
2 |
-2 |
|
-1 |
-2 |
-1 |
|
-2 |
UЗИ3, В |
0 |
0 |
0 |
0 |
0 |
0 |
|
0 |
0 |
0 |
|
0 |
Задача 6
В усилительном каскаде с общим эмиттером (Рис. 5.1) используется биполярный транзистор, имеющий следующие значения параметров h11Э = 500 Ом, h12Э = 0, h21Э = 60,
= 3·10-4 См. Определить выходное напряжение и выходное сопротивление этого каскада, если ЭДС источника входного сигнала ЕВХ, его внутреннее сопротивление RВИ, сопротивление RК = 2кОм, RБ >>h11 .
Вариант |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
EBX, мВ |
8 |
9 |
10 |
12 |
13 |
14 |
16 |
17 |
18 |
20 |
RВИ, Ом |
80 |
90 |
100 |
120 |
130 |
140 |
150 |
160 |
170 |
180 |
Задача 7
Рассчитать схему двухвходового инвертирующего сумматора на операционном усилителе, обеспечивающего заданную зависимость выходного напряжения от значения входных сигналов. В схеме необходимо исключить влияние входных токов усилителя на величину выходного напряжения. Зависимость UВЫХ = -(α·UВХ1 +β·UВХ2 ), где коэффициент α равен предпоследней цифре в номере студбилета (зачетной книжки) студента, а коэффициент β равен последней цифре.
Литература
1. Головатенко-Абрамова М.П., ЛапидесА.М. Задачи по электронике. М.:Энергоатомиздат.1992.
2. Изюрова Г.И., КоролеваГ.В.и др. Расчет электронных схем. Примеры и задачи.М.: Высшая школа , 1987.
3.Герасимов В.Г. и др. Сборник задач по электротехнике и основам электроники. М.: Высшая школа , 1987.
4.Рекус Г.Г., Белоусов А.И. Сборник задач и упражнений по электротехнике и основам электроники. М.: Высшая школа , 2001.

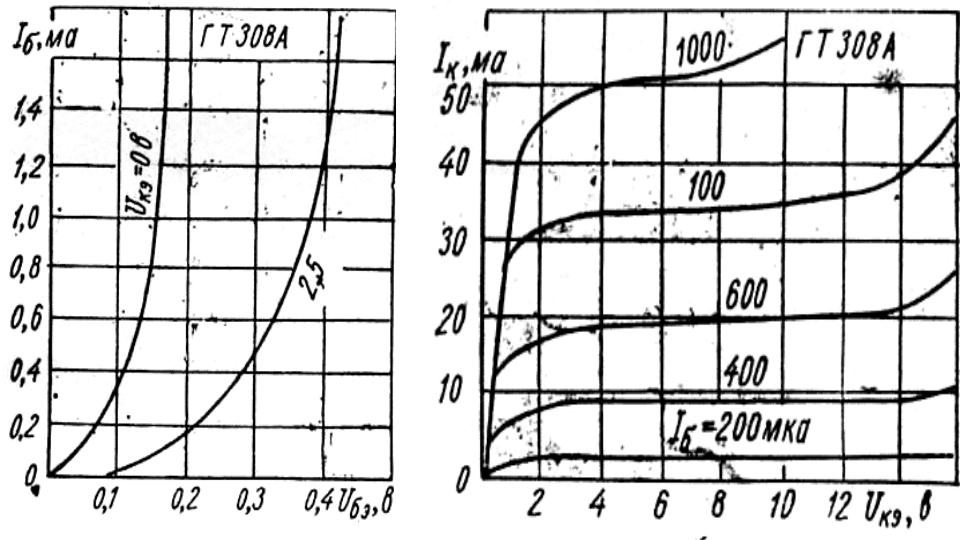

Рис. П.1. . . Характеристики транзисторов ГТ308А в схеме с общим эмиттером.

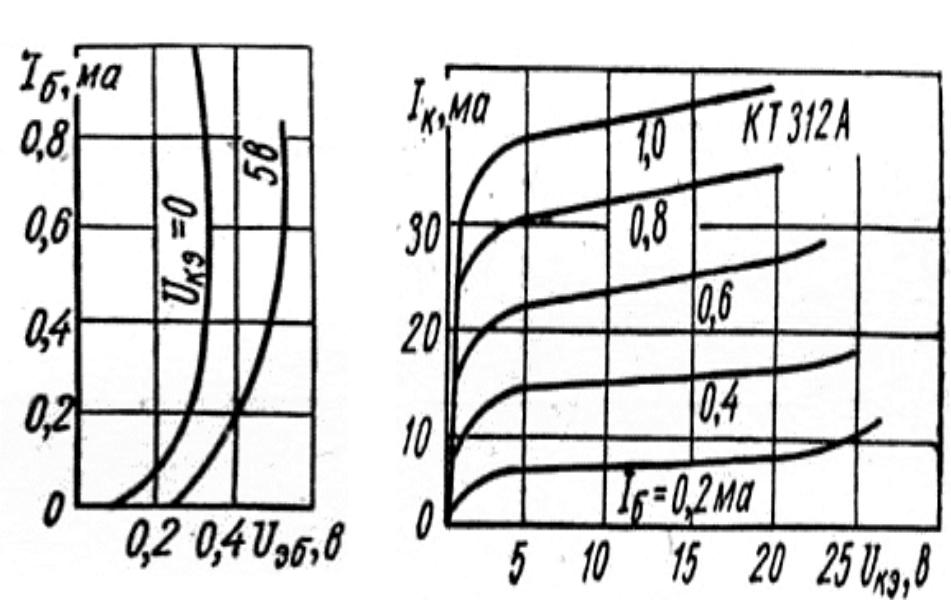

Рис П2. .Характеристики транзисторов КТ312А в схеме с общим эмиттером
Рис П 3. .Характеристики транзисторов КТ313А в схеме с общим эмиттером
IБ,мА

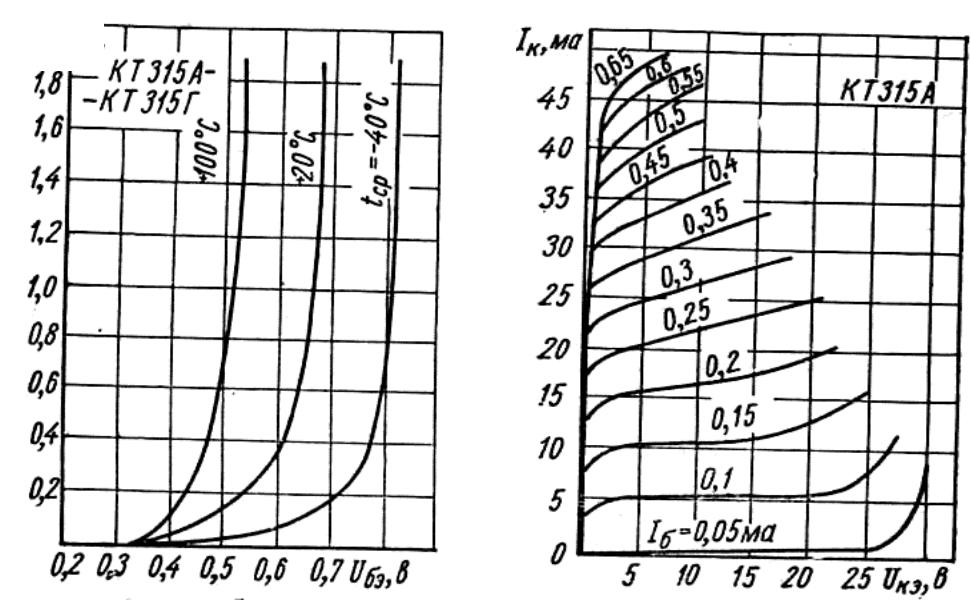

Рис П4. .Характеристики транзисторов КТ315А в схеме с общим эмиттером
IБ,мА
IК,мА
UБЭ,В |
UКЭ,В |
|
Рис П5. .Характеристики транзисторов КТ343В в схеме с общим эмиттером
0,8
0,6
0,4
0,2
Рис П6. .Характеристики транзисторов КТ349А в схеме с общим эмиттером
UКЭ,В
Рис П7. .Характеристики транзисторов КТ601А в схеме с общим эмиттером
