14.Частота вращения двигателя постоянного тока n уменьшилась. Как изменилась при этом ЭДС, наводимая в обмотке якоря двигателя:

1) не изменилась;

2) увеличилась;

3) уменьшилась;

4) в двигателе ЭДС не индуктируется?

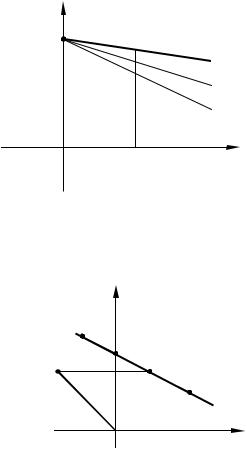

15.В каких соотношениях находятся величины добавочных сопротивлений, вводимых в цепь якоря двигателя, на приведенных графиках механических характеристик:

16. Какому режиму работы двигателя постоянного тока с параллельным возбуждением соответствует участок вг на механической характеристике двигателя:

17. В каком режиме будет работать двигатель с параллельным возбуждением, если частота вращения якоря (под действием внешних причин) окажется выше частоты вращения идеального холостого хода:

1)генераторный режим с рекуперацией энергии в сеть;

2)режим динамического торможения;

3)режим торможения противовключением?

220

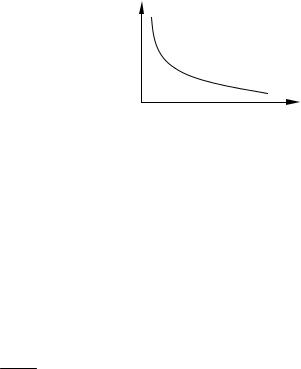

18. Для какого типа двигателя приведен график механической характеристики:

2)двигателя постоянного тока с последовательным возбуждением;

3)двигателя постоянного тока с

19.Что произойдет, если двигатель постоянного тока с последовательным возбуждением подключить к сети при отключенной механической нагрузке на валу:

1) двигатель не запустится;

2) обмотка якоря перегреется;

3) двигатель пойдет «вразнос»?

20.Двигатель постоянного тока с параллельным возбуждением имеет следующие паспортные данные: мощность на валу Р2н=6,0 кВт;

Uн=220 В; Iн=32 А; nн=1000 миноб .

Определить коэффициент полезного действияηн и номинальный вращающий момент Мн.

1)ηн=0,65; Мн=63,7 Н·м;

2)ηн=0,85; Мн=114,7 Н·м;

3)ηн=0,85; Мн=57,3 Н·м;

4)ηн=0,95; Мн=120,3 Н·м.

21. Двигатель постоянного тока с последовательным возбуждением имеет следующие паспортные данные: U=220 В, Iном=160 А, КПД η=86%. Определить потребляемую мощность Р1 и мощность на

валу Р2.

1) Р1=35200 Вт; Р2=30272 Вт; 2) Р1=35200 Вт; Р2=29046 Вт; 3) Р1=32730 Вт; Р2=30272 Вт; 4) Р1=32730 Вт; Р2=29046 Вт.

22. Двигатель с последовательным возбуждением работает в номинальном режиме. Как изменится частота вращения двигателя при обрыве обмотки возбуждения:

1) увеличится; 2) уменьшится; 3) станет равной нулю; 4) для ответа недостаточно данных?

221

10.ЭЛЕКТРОНИКА

10.1.Полупроводниковые диоды

Вполупроводниковых диодах используются специфические явления, возникающие на границе двух полупроводников с разным типом проводимости: р и n (рис. 10.1).

ε

–+

–+

–+

–+

Рис. 10.1. Распределение носителей зарядов на границе двух полупроводников с разным типом проводимости при отсутствии приложенного напряжения

В полупроводнике n-типа основными носителями зарядов являются электроны, а в полупроводнике р-типа – дырки.

Вследствие разности концентраций свободных дырок и электронов по обе стороны от границы полупроводников при разомкнутой цепи источника энергии из полупроводника n-типа часть электронов диффундирует в полупроводник р-типа, а из полупроводника р-типа часть дырок диффундирует в полупроводник n-типа. В результате этого на границе полупроводников образуется слой из неподвижных отрицательных и положительных объемных зарядов, между которыми возникает электрическое поле напряженностью ε. При некотором значении напряженности электрического поля в p-n переходе диффузия через границу полностью прекращается, т.е. возникает запирающий слой.

Если к диоду приложить напряжение в прямом направлении (прямое напряжение), то под действием электрического поля напряженностью ε1, возникающего между электродами за счет действия внешнего источника напряжения, произойдет уменьшение напряженности электрического поля ε в области p-n перехода, что приведет к откры-

222

ванию диода (рис. 10.2). При этом через диод будет протекать прямой ток, обусловленный основными носителями зарядов.

ε1

ε

–+

–+

–+

–+

I

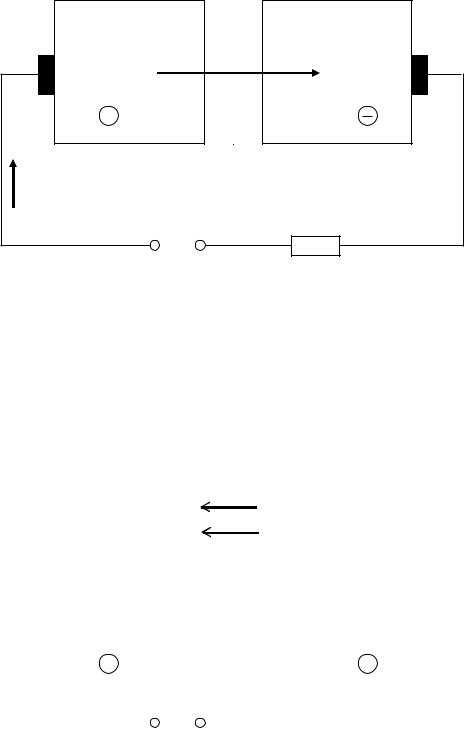

Рис. 10.2. Протекание тока через полупроводники с разным типом проводимости при приложенном прямом напряжении

(R – токоограничивающее сопротивление)

Если к диоду приложить напряжение в обратном направлении (обратное напряжение), то под действием электрического поля внешнего источника напряжения напряженностью ε1, возникающего между электродами за счет действия внешнего источника напряжения, произойдет увеличение напряженности электрического поля ε в области p-n перехода, что приведет к увеличению запирающего слоя и к закрытию диода (рис. 10.3).

Рис. 10.3. Распределение носителей зарядов на границе двух полупроводников с разным типом проводимости

при приложенном обратном напряжении

223

При этом через диод будет протекать незначительный обратный ток, обусловленный неосновными носителями зарядов.

Таким образом, в полупроводниковых диодах используется свойство p-n перехода проводить ток практически в одном направлении.

амперной характеристикой (рис. 10.5).

I

Iпр.max

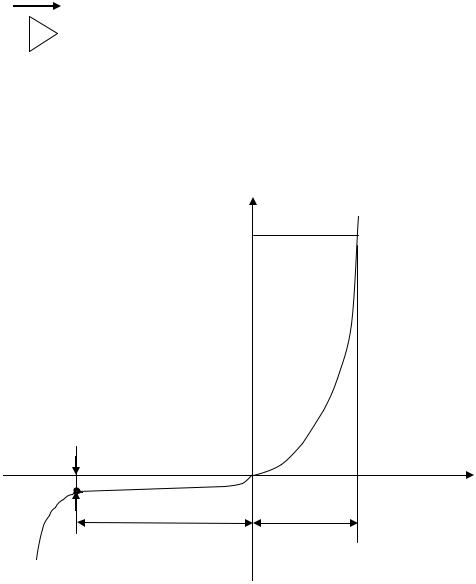

Рис. 10.5. Вольт-амперная характеристика диода

Нагрузочную способность диода определяют предельно допустимый прямой ток Iпр.max и предельно допустимое обратное напряже-

ние Uобр.max. Обратный ток диода Iобр очень мал (единицы или десятки мкА) и практически не учитывается. Если же Uобр превысит предель-

но допустимое значение, произойдет резкое (лавинное) увеличение обратного тока, что приведет к необратимому пробою диода и выходу его из строя. Поэтому при работе диодов в выпрямительных схемах

224

Uобр не должно превышать предельно допустимого значения. Чтобы прямой ток не превышал допустимого значения, последовательно с диодом должно быть включено токоограничивающее сопротивление (или какая-то нагрузка). Падение напряжения на открытом диоде Uпр невелико и составляет обычно (0,5–1,5) В.

В зависимости от предельно допустимой частоты тока и напряжения различают низкочастотные, среднечастотные и высокочастотные диоды.

10.2. Выпрямители переменного тока

10.2.1. Основные понятия

Выпрямителем называют устройство с электрическими вентилями (диодами), предназначенное для преобразования энергии переменного тока в энергию постоянного тока.

На базе выпрямителей построены схемы преобразователей напряжения для питания радиоэлектронной аппаратуры. Мощные выпрямители применяются в электроприводе для питания двигателей постоянного тока.

Классическая схема преобразователя переменного напряжения в постоянное (рис. 10.6) состоит из трансформатора Тр, вентилей В, сглаживающего фильтра СФ.

Рис. 10.6. Блок-схема преобразователя переменного напряжения в постоянное

Трансформатор (обычно понижающий) изменяет величину переменного напряжения до необходимой величины. Вентили (диоды) образуют выпрямительную схему, преобразующую переменное напряжение в пульсирующее (постоянной полярности, но переменной величины). Сглаживающий фильтр уменьшает пульсацию выпрямленного напряжения. Иногда трансформатор или сглаживающий фильтр в преобразователе напряжения может отсутствовать.

Пульсирующее напряжение на выходе выпрямителя имеет сложную форму. Его можно представить в виде суммы постоянной и пе-

225

ременной составляющих. Переменная составляющая содержит гармоники основной частоты и кратных ей частот (высшие гармоники).

Важными параметрами выпрямителя являются: постоянная составляющего выпрямленного напряжения U0, постоянная составляющего выпрямленного тока I0, коэффициент пульсаций, равный отношению амплитуды переменной составляющей основной частоты выпрямленного напряжения к его постоянной составляющей

Варианты выпрямительных схем отличаются числом фаз переменного напряжения, схемой соединения вентилей, формой выпрямленного напряжения и другими особенностями.

10.2.2. Однополупериодный выпрямитель

Однополупериодный выпрямитель состоит из одного диода, включенного последовательно с нагрузкой (рис. 10.7).

Рис. 10.7. Электрическая схема и форма напряжений однополупериодного выпрямителя

Ток через диод и сопротивление нагрузки протекает только в течение одной половины периода, когда к диоду приложено напряжение в прямом направлении (см. рис. 10.7). При обратном напряжении на диоде в течение второй половины периода (от π до 2π) диод закрыт. Таким образом, с выхода выпрямителя снимаются импульсы, создающие напряжение uн и ток i, пульсирующие с частотой питающего напряжения u1. Выпрямленное пульсирующее напряжение можно представить как сумму переменной и постоянной составляющих этого на-

226

пряжения. Постоянная составляющая выпрямленного напряжения U0 равна среднему за период значению выпрямленного напряжения

Среднее значение тока диода равно среднему току нагрузки, т.е. его постоянной составляющей

Недостатком данного выпрямителя является большое значение коэффициента пульсаций Кп≈1,57. Кроме этого, мощность трансформатора у такого выпрямителя используется неполностью.

Однополупериодные выпрямители применяются редко и лишь при небольшой мощности нагрузки.

10.2.3. Двухполупериодный выпрямитель

Лучшими свойствами обладает двухполупериодный выпрямитель, который бывает двух типов: с выводом от средней точки вторичной обмотки трансформатора и мостовой.

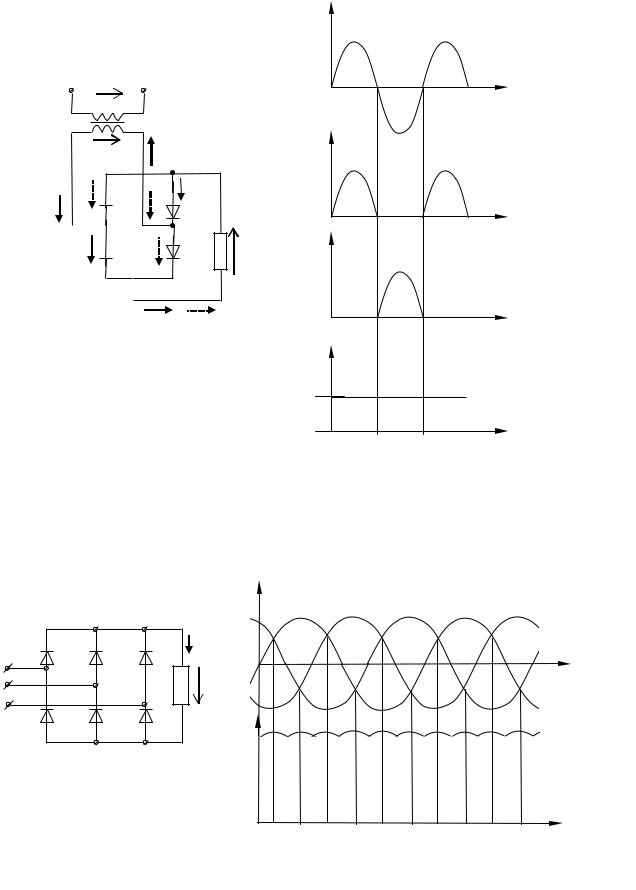

Мостовой выпрямитель (рис. 10.8) имеет четыре диода. В мостовой выпрямительной схеме диоды работают попарно через полпериода. Соответствующая пара диодов открыта, когда к каждому из них приложено напряжение в прямом направлении (см. рис. 10.8). В это время другая пара диодов закрыта.

Под действием обеих полуволн входного напряжения через сопротивление нагрузки ток всегда протекает в одном направлении не-

Мостовые выпрямители являются наиболее распространенными. Мощные выпрямители обычно выполняются по многофазным схемам, преимуществом которых являются равномерная загрузка фаз питающей сети и малые значения коэффициента пульсаций.

227

Выпрямитель состоит из шести диодов. В любой момент времени ток проводят два диода, на анодах которых в данный момент времени будет максимальный положительный потенциал, а на катодах – максимальный отрицательный потенциал (см. рис. 10.9). Из приведенной временной диаграммы видно, что каждый диод проводит ток в течение одной трети периода.

Постоянная составляющая выпрямленного напряжения для такой схемы

что позволяет применять такой выпрямитель без сглаживающего фильтра.

10.2.4. Сглаживающие фильтры

Однофазные выпрямители обычно снабжаются сглаживающими фильтрами, снижающими коэффициент пульсаций до допустимого значения. Эффективность фильтра оценивается коэффициентом сглаживания

где Кп – коэффициент пульсаций выпрямителя без фильтра; Кпф – коэффициент пульсаций выпрямителя с фильтром.

Простейший емкостный фильтр состоит из конденсатора, включенного на выходе выпрямителя параллельно нагрузке (рис. 10.10).

Действие конденсатора как элемента фильтра заключается в том, что в интервалы времени от 0 до π2 , от π до 3 π2 , когда пульсирующее

напряжение на выходе выпрямителя нарастает, конденсатор заряжается (см. рис. 10.10). При спаде выпрямленного напряжения (интерва-

лы от π2 до π, от 3 π2 до 2π) конденсатор, отдавая накопленную энер-

гию, разряжается через нагрузку. Ток разряда конденсатора по направлению совпадает с током нагрузки в интервалы времени от 0 до

π2 , от π до 3 π2 и тем самым компенсирует уменьшение тока нагрузки,
