Флажок

Данный встроенный объект позволяет создавать элемент управления Флажок таким же образом, каким создается объект Кнопка. В режиме Исполнение щелчок мышью на объекте Флажок приводит к его установке (отметка флажка). Флажок остается установленным (отмеченным) до следующего щелчка.

Переключатель/Радиокнопка

Данный встроенный объект позволяет создавать элемент управления Переключатель таким же образом, каким создается объект Кнопка. Переключатель в режиме Исполнение функционально отличается от обычной кнопки как внешним видом, так и логикой работы. Щелчок мышью на переключателе приводит к его установке с одновременным сбросом всех связанных с ним переключателей и радиокнопок, которые объединяются в группу с одним именем. Переключатель остается в установленном состоянии до тех пор, пока не произведен щелчок на любом другом переключателе или радиокнопке, входящей в одноименную группу.

Мастер для кнопки с экраном

Кнопка с экраном после настройки, выполняемой при помощи Мастера кнопки с экраном, может выполнять одну из четырех функций:

1.Загрузка новой экранной формы.

2.Открытие экранной формы во всплывающем окне.

3.Открытие экранной формы во встроенном окне.

4.Работа в режиме объекта, ссылающегося на экранную форму, которая может быть вставлена в контейнер GraphWorX32 ActiveX в стиле «Перенести и Оставить» (Drag and Drop).

Кнопки с экраном позволяют улучшить доступность пользовательского интерфейса и устранить излишнюю перегруженность экранных форм при создании больших проектов, поскольку различные элементы графических мнемосхем могут отображаться на экране только по мере надобности путем щелчка мышью на кнопках с экраном. Вызов Мастера кнопки с экраном осуществляется выбором строки Мастер

151

для кнопки с экраном подменю Встроенные объекты меню Динамика или щелчком мышью на кнопке панели инструментов Динамика GraphWorX32. На экран монитора выводится диалоговая панель, внешний вид которой показан на рис. 68.

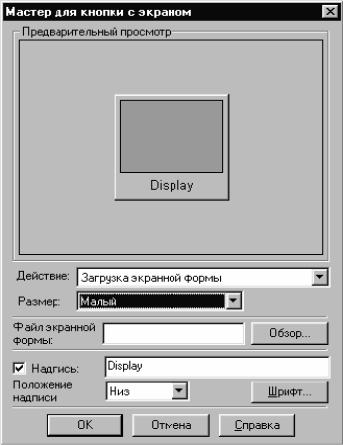

Рис. 68. Диалоговая панель Мастер для кнопки с экраном

-Область Предварительный просмотр показывает, каким образом будет выглядеть поверхность кнопки после настройки ее параметров.

-Выпадающий список Размер позволяет выбрать один из пяти размеров кнопки.

-Поле Надпись задает наличие и содержание надписи на поверхности кнопки.

-Местоположение надписи определяется выпадающим списком

Положение надписи.

152

Перед вводом надписи символами кириллицы следует предварительно установить соответствующий набор символов для шрифта путем нажатия кнопки Шрифт.

После настройки параметров создаваемой кнопки с экраном повторный вызов Мастера для данной кнопки невозможен. Для изменения функциональности кнопки с экраном следует щелкнуть на ней правой клавишей мыши, удерживая клавишу SHIFT в нажатом состоянии, после чего дважды щелкнуть на надписи кнопки. Это приведет к вызову Инспектора свойств объекта с возможностью настройки динамическо-

го действия Указание и щелчок.

Поле Файл экранной формы с кнопкой Обзор предназначены для выбора имени файла экранной формы, вызов которой будет происходить при выполнении действия, установленного в выпадающем списке Действие.

В выпадающем списке Действие может быть выбрано одно из следующих действий:

1.Загрузка экранной формы. Закрывает текущую и загружает новую экранную форму в текущее окно GraphWorX32. Имя экранной формы указывается в поле Файл экранной формы

2.Встроенное окно. Загружает экранную форму во встроенное окно в пределах текущего окна GraphWorX32. Имя экранной формы указывается в поле Файл экранной формы.

3.Всплывающее окно. Загружает экранную форму во всплывающее окно, которое будет дочерним для текущего окна GraphWorX32. Имя экранной формы указывается в поле Файл экранной формы.

4.Загрузка в стиле Перенести/Оставить. Кнопка с экраном выполняет функцию объекта, который может быть «перенесен и отпущен» внутрь контейнера GraphWorX32 ActiveX. Роль объекта играет экранная форма, указанная в поле Файл экранной формы.

153

Библиографический список

1.Андреев Е.Б. SCADA-системы: взгляд изнутри [Электронный ресурс]. (Интернет сайт: www.scada.ru).

2.Евдокимов А.Д. Основы проектирования интегрированных автоматизированных систем управления: учеб. пособие – М.: Изд-во МАИ, 1990. – 312 с.

3.Матвейкин В.Г., Фролов С.В., Шехтман М.Б. Применение SCADA-

систем при автоматизации технологических процессов. – М: Машиностроение, 2000. – 176 с.

4.Энгельке У.Д. Как интегрировать САПР и АСТПП: Управление и техно-

логия / Пер. с англ. В.В. Мартынюка, Д.Е. Веденееева; под ред. Д.А. Корягина. М.: Машиностроение, 1990. – 416 с.

5.Промышленные АСУ и контроллеры. Научтехмаш. Отечественные и зарубежные средства автоматизации. АСУ промышленных предприятий. Системы управления на основе нечеткой логики. Международные стандарты. Программное обеспечение. Полевое оборудование. Индекс по каталогу Роспечати: 79216.

6.Современные технологии автоматизации. СТА-Пресс. Журнал посвящен техническим и программным средствам автоматизации технологических процессов

иих применению в различных областях промышленности. Индекс по каталогу Роспечати: 72419. (Интернет сайт: http://www.cta.ru/).

7.www.industrialauto.ru [Электронный ресурс] / Промышленная автоматизация в России.

8.www.simulators.narod.ru [Электронный ресурс] / Вопросы использования

SCADA-систем.

154
